Odtokové poměry

Vodní tok Ostružná má na území obce Hrádek oficiálně stanovené záplavové území včetně aktivní zóny ZÚ v úseku ř. km 0,000 - 40,478, které bylo vyhlášeno Krajským úřadem Plzeňského kraje a nabývá účinnosti od 23. 1. 2016 (č. j. MŽP/6100/15). »
Kromě území ohroženého vyššími stavy a průtoky vodních toků představují riziko přívalové srážky a také dlouhotrvající deště, kdy je povodí přesycené. Rozvodnění malých toků má při dlouhotrvajících deštích za následek i zvýšení hladiny Ostružné. Potenciálně ohrožené objekty jsou uvedeny v kapitole Charakteristika ohrožených objektů. »

Odtokové poměry dále ovlivňují:

  • ploty a skládky materiálů a předmětů v blízkosti vodních toků, a zejména stávající silniční mosty, lávky a přemostění, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod. Ucpáním mostních a jezových profilů předměty plovoucími po hladině dojde ke vzdutí vody nad mostem či jezem a k výraznému zvětšení rozlivu. Dále lze přepokládat, že by mohlo dojít i k poškození mostů, lávek, případně jezů. Z toho důvodu je nutné sledovat všechny tyto objekty, zejména mostní. Technicky lze snížení škod napomoci včasným odstraňováním tzv. spláví – plovoucích předmětů (stromů, keřů, větví, stavebních prvků a různých odpadů) z rizikových profilů koryt vodních toků, zvláště propustků, lávek a mostů a včasným zpevňováním erozí narušených břehů.
  • větší průmyslové areály a areály zemědělských družstev, sklady nebezpečných látek, čistírny odpadních vod, jezy či malé vodní elektrárny a další, které mohou být ohrožujícími objekty v záplavovém území
  • sesuvy půdy, které hrozí při vyšších průtocích zejména v korytech drobných toků ale i v horských úsecích vodohospodářsky významných toků. Sesuv půdy pak způsobí rychlé zanesení koryta buď v místě sesuvu nebo níže na toku a následné vybřežení vody na okolní pozemky
  • výjimečné situace na toku, např. ledové jevy a vodní díla na tocích
Při terénním průzkumu koryt vodních toků na území obce Hrádek bylo identifikováno dvanáct kritických míst omezujících odtokové poměry. Jedná se především o mosty a lávky. »
Místa omezující odtokové poměry na území obce Hrádek

Místa omezující odtokové poměry v povodňovém plánu obce. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.


 Místa omezující odtokové poměry




Přívalové povodně

Přívalové povodně (anglicky nazývané flash floods), jsou charakteristické svým velmi rychlým vývojem. V časovém období desítek minut až několika hodin dochází zejména na malých vodních tocích k prudkému vzestupu hladiny, avšak po její kulminaci většinou dochází k podobně rychlému poklesu. Vzestupu hladin v tocích předchází často plošný odtok vody po svazích nebo jinak suchými údolnicemi. Nebezpečí přívalových povodní spočívá především v jejich rychlém a často nečekaném nástupu, ale také ve velké rychlosti proudu, který s sebou navíc unáší množství pevného materiálu, jako jsou části stromů a větví, ale i části pobořených domů, mostů aj. Škody tedy vznikají nejen zaplavením, ale také dynamickými účinky proudící vody.

Na území obce Hrádek byla stanovena dvě místa, která jsou ohrožena přívalovou povodní - západní část obce Hrádek a na západě místní části Zbynice. »
Místa ohrožená přívalovou povodní na území obce Hrádek

Stanovení míst ohrožení přívalovými povodněmi metodou kritických bodů

Metodou tzv. kritických bodů byla Výzkumným ústavem vodohospodářským, v. v. i. provedena analýza a vyznačeno území, které může být příčinou lokální přívalové povodně při intenzivních deštích. Kritické body byly stanoveny na základě digitálního modelu terénu s rozlišením buňky 10 x 10 m. K zařazení dráhy soustředěného povrchového odtoku do kritického bodu byly zohledněny tři parametry: velikost přispívající plochy (0,3 - 10,0 km2), průměrný sklon přispívající plochy (větší než 3,5 %) a podíl plochy orné půdy v povodí (větší než 40 %). V případě, že byl podíl orné půdy menší než 40 %, případně byla plocha zcela zalesněna, byly zohledněny pouze dva parametry, a to velikost přispívající plochy (1,0 - 10,0 km2) a průměrný sklon přispívající plochy (větší než 5,0 %). Tyto body byly stanoveny pro celé území ČR v měřítku 1:500 000. »

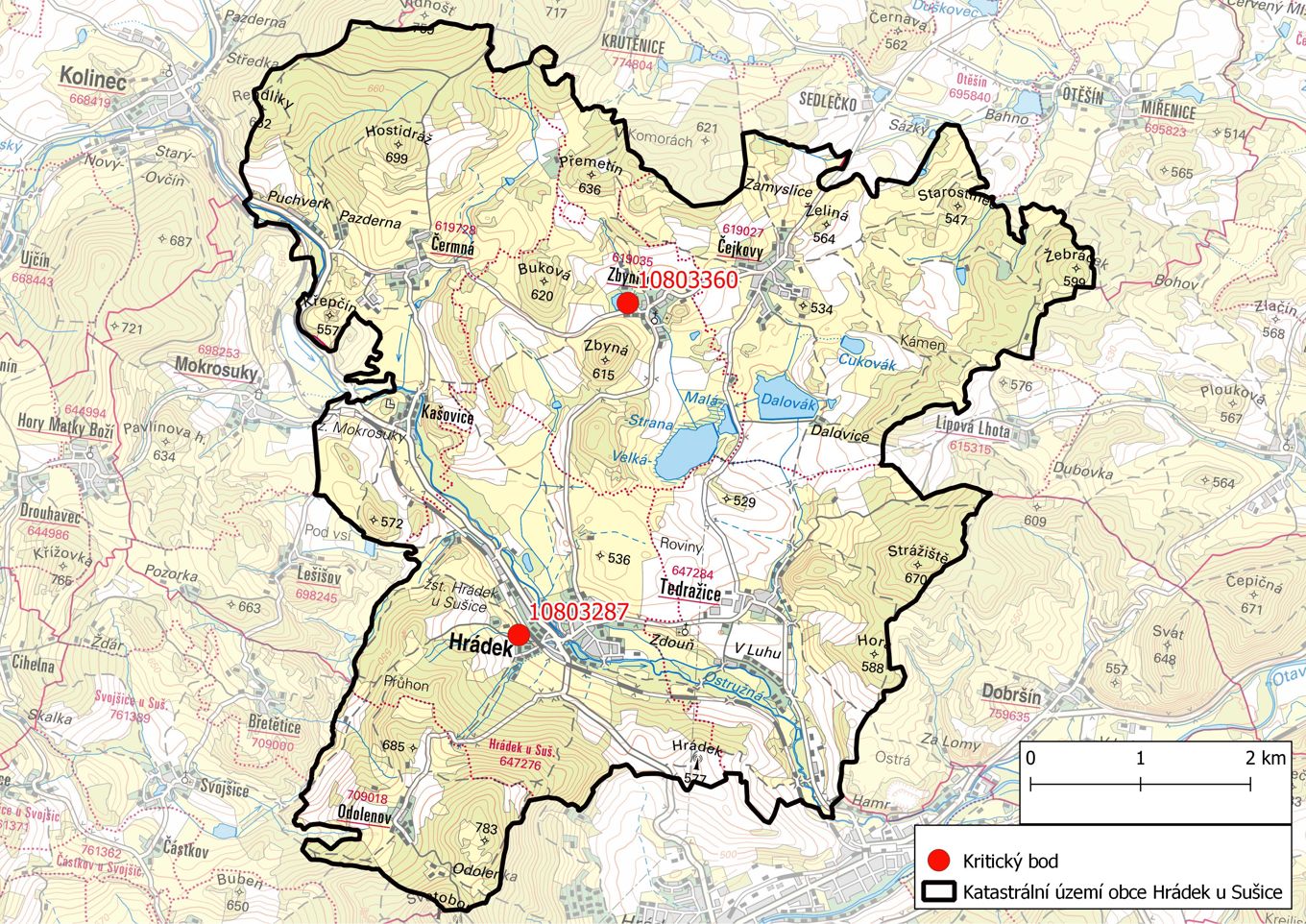

Zhodnocení vzniku přívalových povodní na území obce Hrádek metodou kritických bodů

Při intenzivních lokálních srážkách jsou některé části obce ohrožovány splachy na mírně ukloněných polích. Často také dochází ke koncentraci přívalových vod a materiálu na obecních komunikacích a k ucpání propustků.
Území obce Hrádek je na několika místech ohrožováno povrchovým odtokem vod při prudkých deštích. Následující obrázky ukazují výstup z modelu drah soustředěného odtoku - vytvořeného na datech Digitálního modelu reliéfu 5. generace za pomocí Flow accumulation model v prostředí GRASS GIS. Z obrázků lze identifikovat potenciální lokality vzniku přívalových povodní. Model však nezohledňuje vsak vod do podloží a případná podzemní odvodňovací zařízení (kanalizace, meliorace, apod.), které nedokáže laserové skenování zachytit.

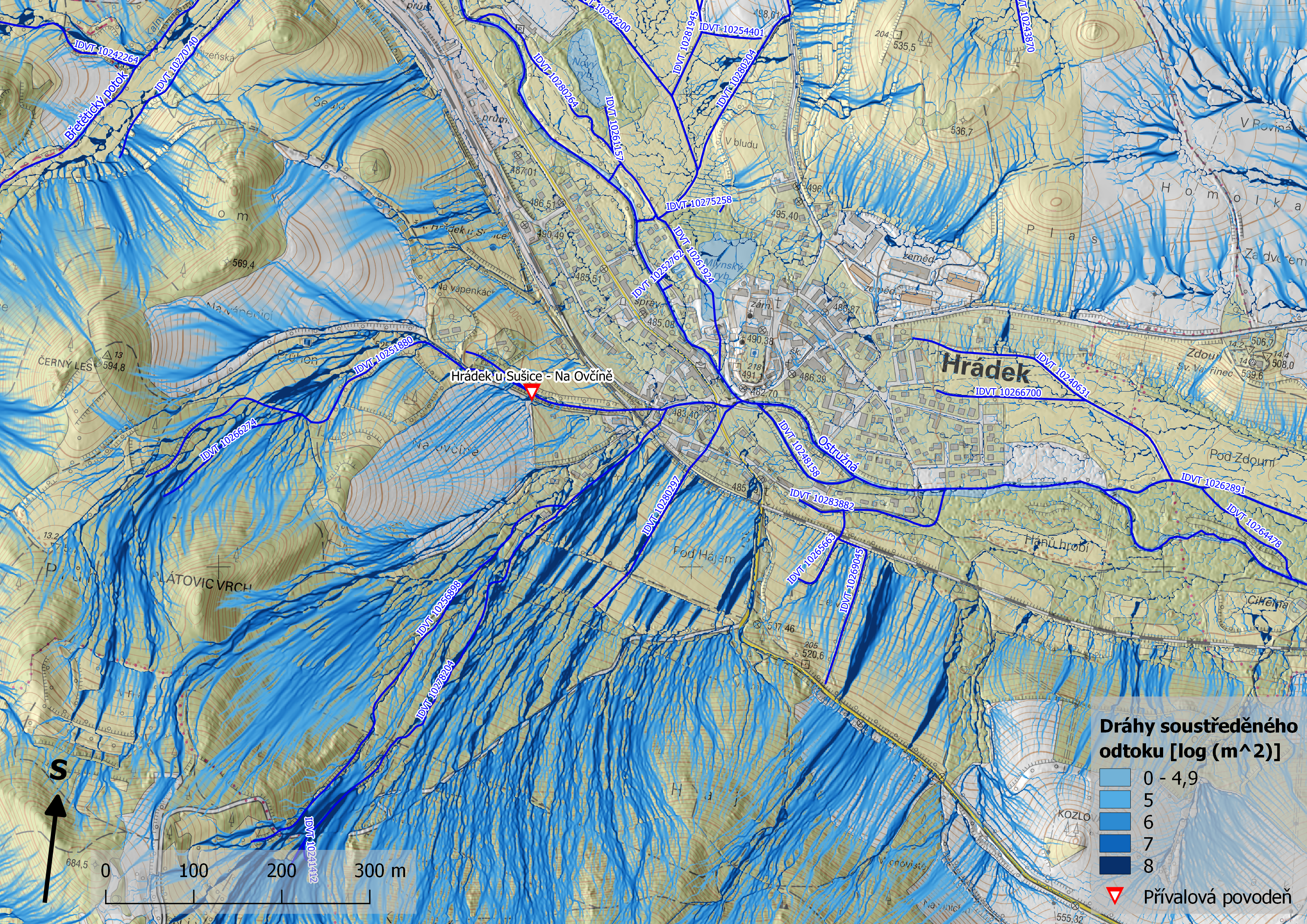

Dráhy soustředěného povrchového odtoku v okolí centra obce Hrádek

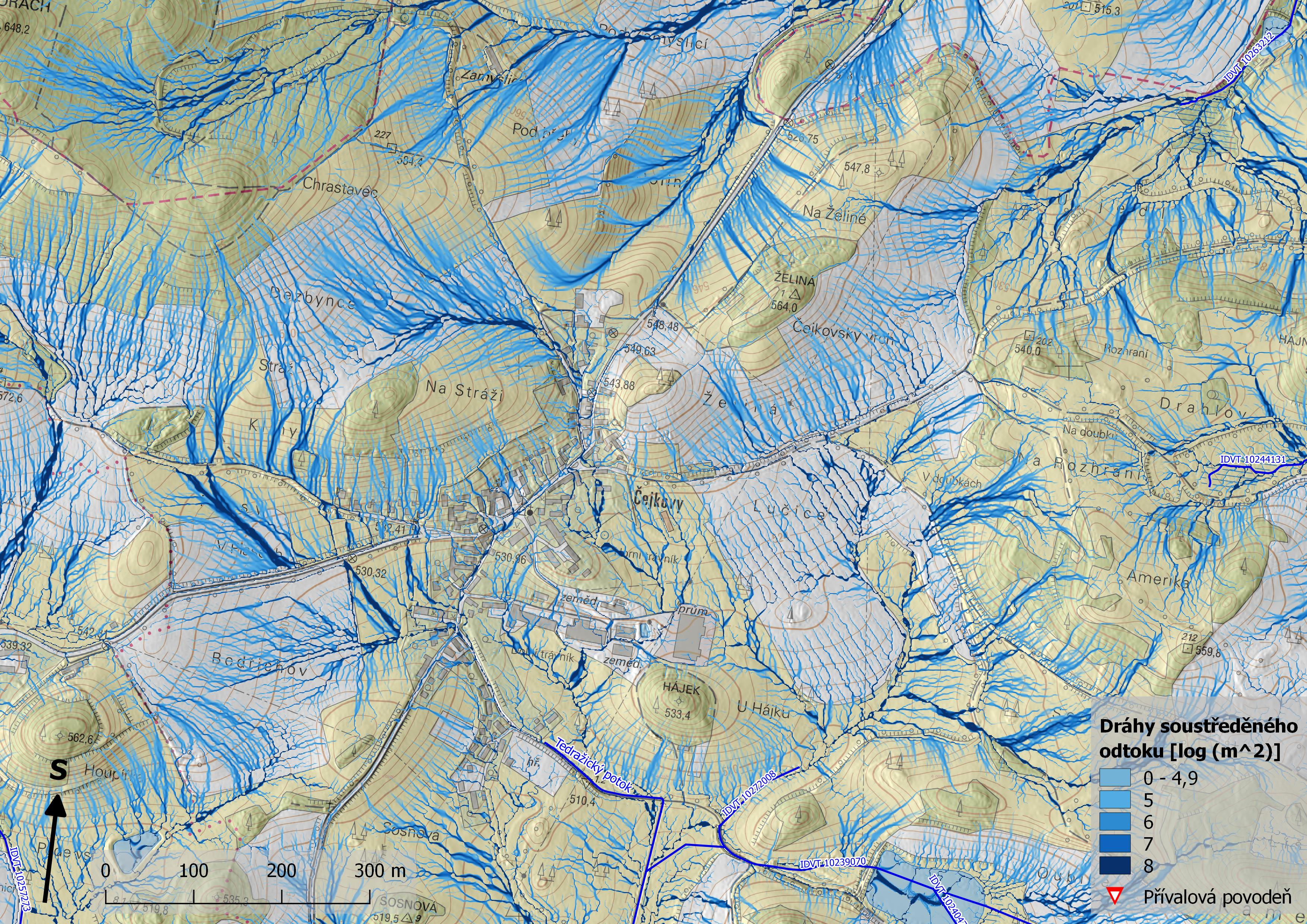

Dráhy soustředěného povrchového odtoku v okolí části Čejkovy

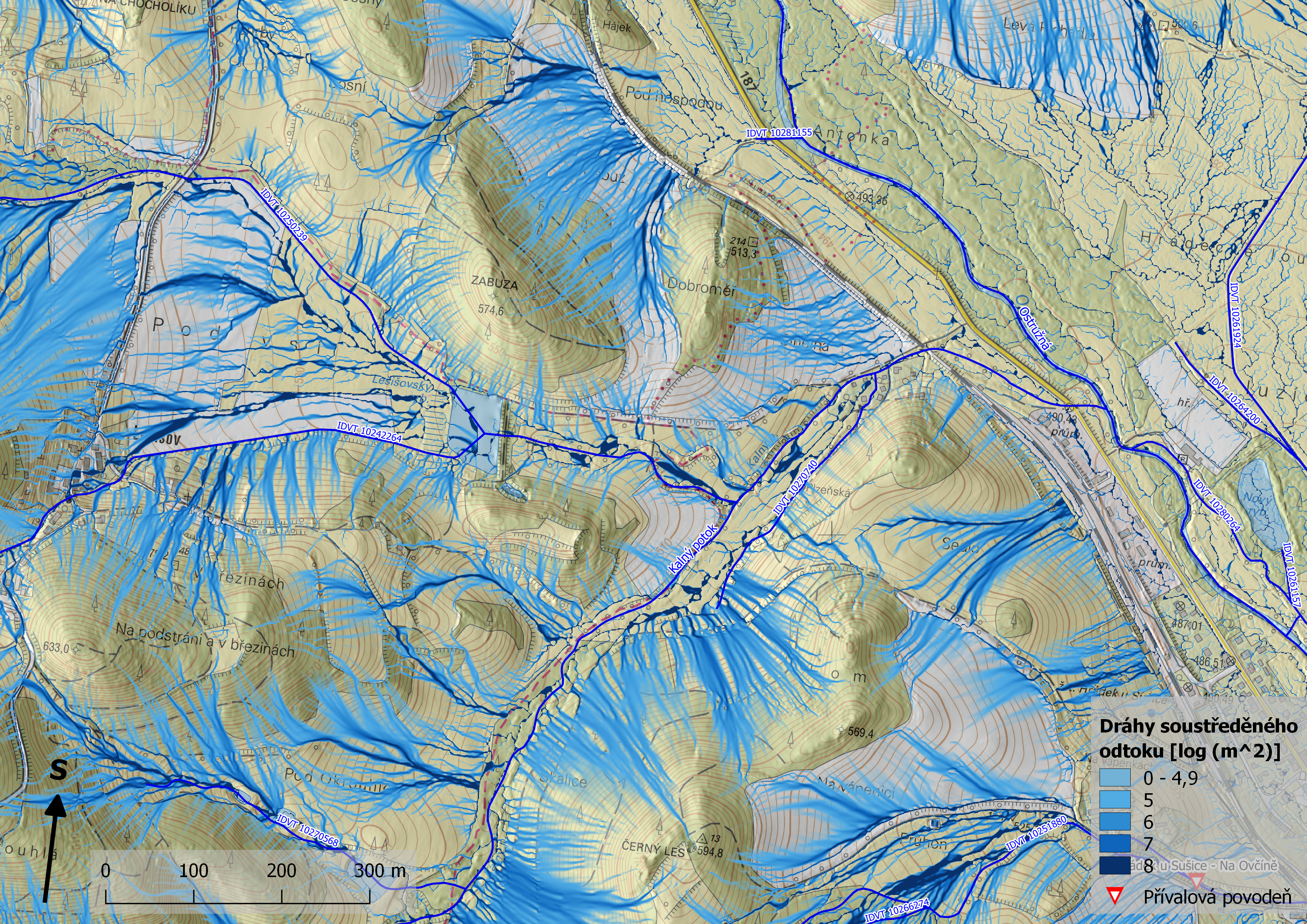

Dráhy soustředěného povrchového odtoku v okolí Kalného potoka

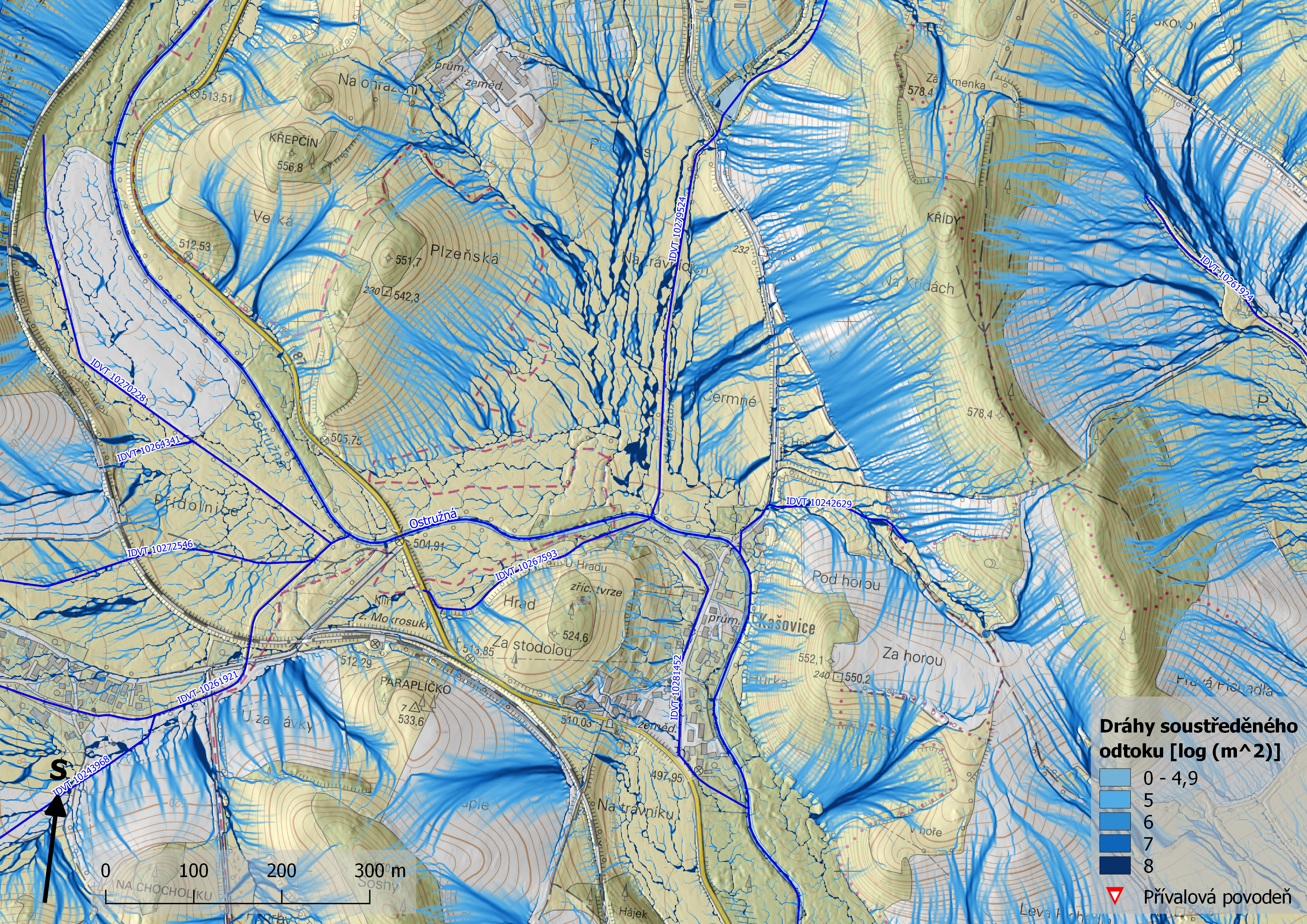

Dráhy soustředěného povrchového odtoku v okolí části Kašovice

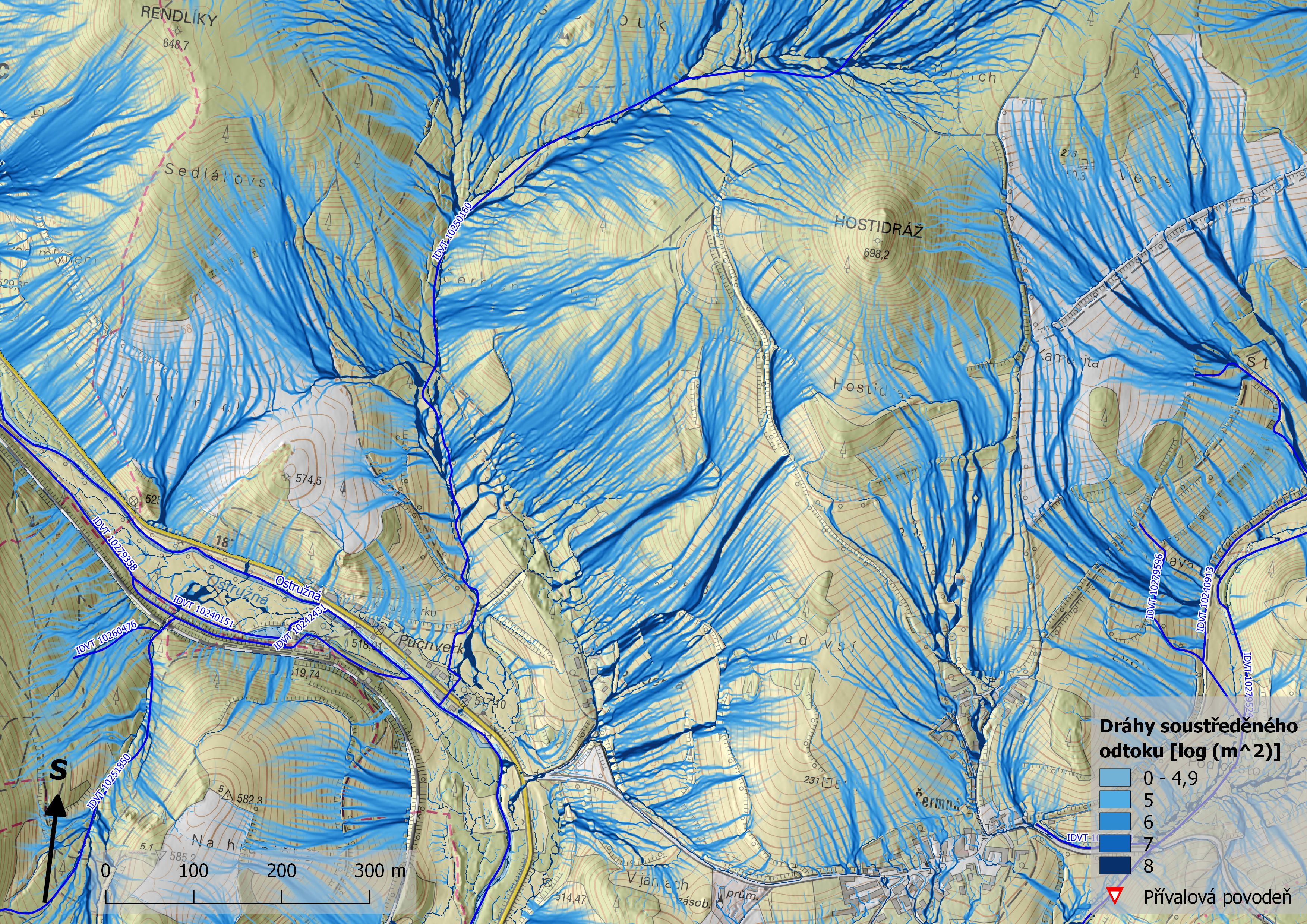

Dráhy soustředěného povrchového odtoku v okolí části Puchverk

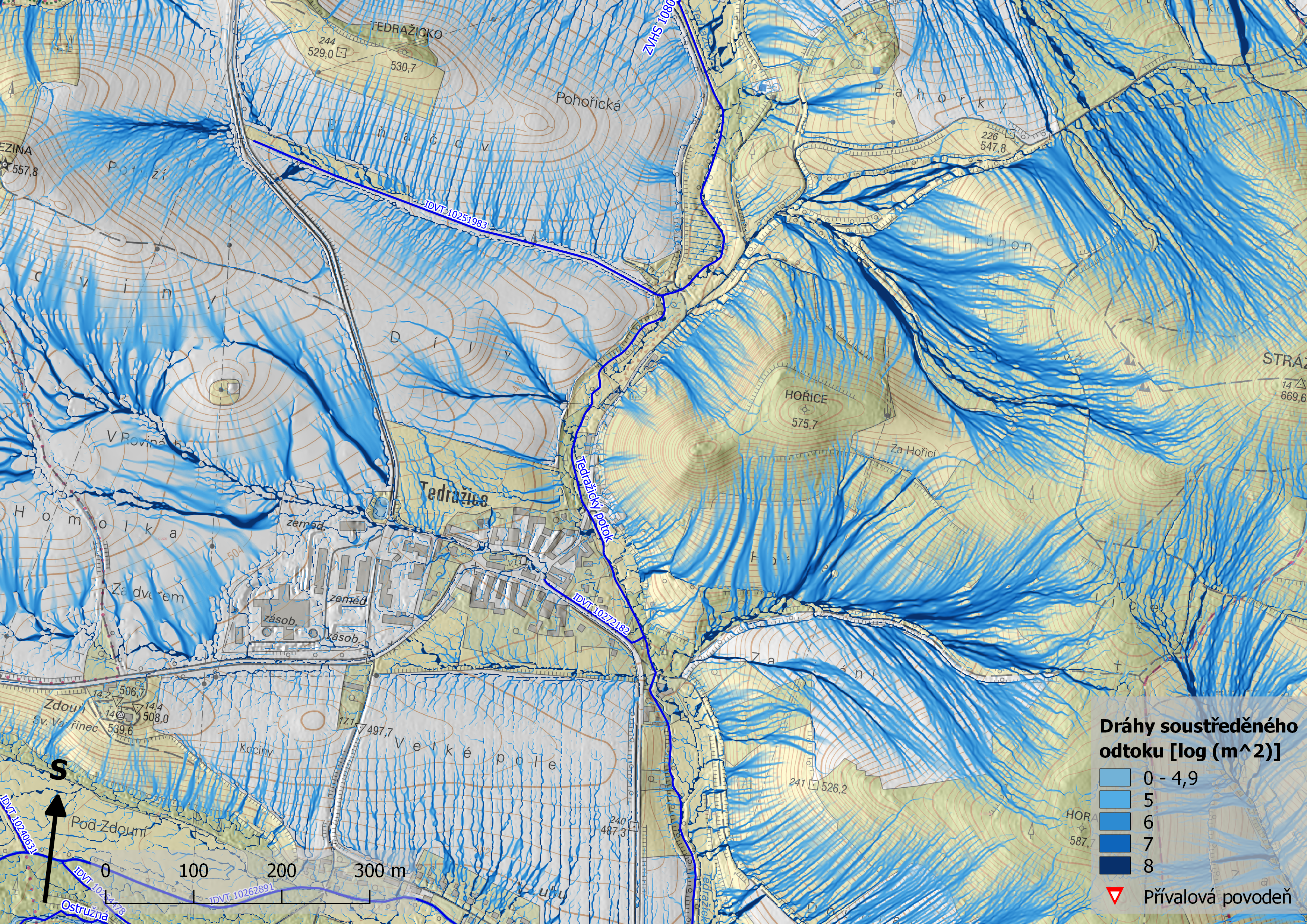

Dráhy soustředěného povrchového odtoku v okolí části Tedražice

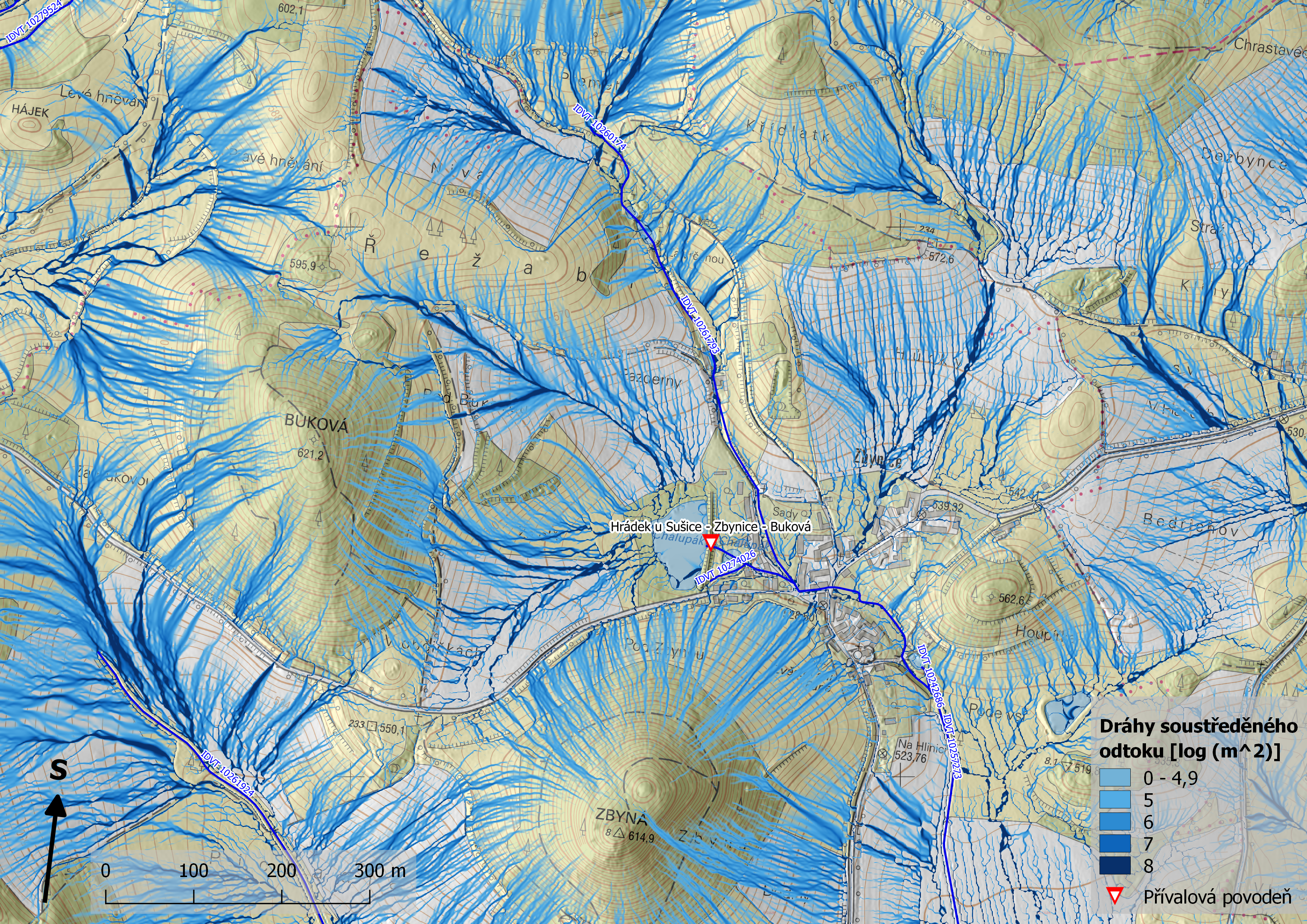

Dráhy soustředěného povrchového odtoku v části Zbynice

Pro reálné zobrazení povrchového odtoku je vytvořen 3D model akumulovaného odtoku s vyznačenými místy přívalových povodní, který je k dispozici v digitální verzi povodňovém plánu.

3D Model akumulovaného odtoku (Pozor - dlouho se načítá - cca 1-2 minuty)

                         Jižní část katastru obce                                                     Severní část katastru obce

 Logo_DEMLogo_DEM


Detailnější mapu drah soustředěného odtoku lze zobrazit ve formátu A2 na následujícím odkazu.
Ke sledování vývoje přívalových povodní slouží následující odkazy:

Místa ohrožená přívalovou povodní v povodňovém plánu obce. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.



Ledové jevy

Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Výskyt a průběh ledových jevů kontroluje hlídková služba, jež předává informace hlásné službě. Hlásná služba následně informuje správce toku. V manipulačních řádech jednotlivých objektů (jezů) by měla být popsána manipulace v případě výskytu ledových jevů. Při hrozícím nebezpečí vzniku povodně jsou správci toku, případně vodních děl povinni informovat příslušnou povodňovou komisi.

Dle seznamu toků s častými ledovými jevy, zveřejněného Českým hydrometeorologickým ústavem, patří tok Ostružná ve správním území obce Hrádek mezi kritické. Jedná se o úseky mezi ř. km cca 3 - 8.  Je nutné, zejména v období tání, věnovat zvýšenou pozornost všem mostům a lávkám přes koryto vodních toků. Při chodu ledů musí povodňové hlídky sledovat celé toky. Voda vlivem chodu ledů a tvorby ledových bariér může vybřežovat i při malých průtocích. »

ledove_jevy

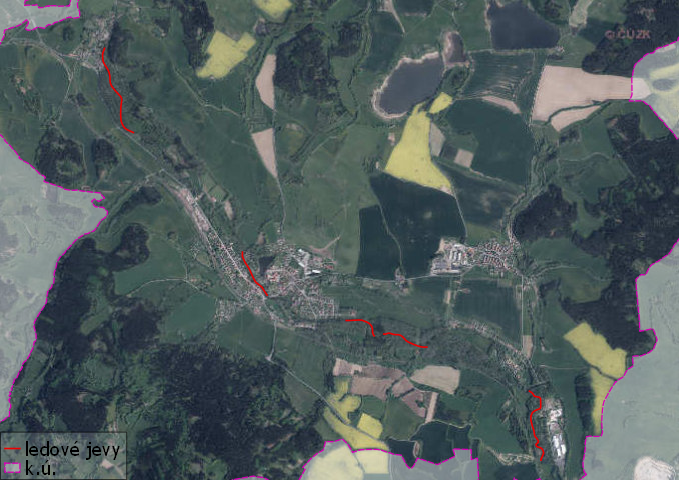

Ledové jevy na území obce Hrádek

Místa výskytu ledových jevů na území obce Hrádek

Místa výskytu ledových jevů v povodňovém plánu obce. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.



Vodní díla

Vodní díla (viz také ustanovení § 55 Vodního zákona) jsou stavby budované na toku sloužící k jeho využití. Tyto stavby pak bezprostředně více či méně ovlivňují a upravují přirozený průtok vody v korytech přirozených nebo umělých. Hlavními vodními díly ovlivňujícími odtokové poměry jsou:

  • vodní nádrž - prostor vytvořený vzdouvací stavbou na vodním toku, využitím přírodní nebo umělé prohlubně na zemském povrchu nebo ohrazováním části území, určený k akumulaci vody a k řízení odtoku.
  • jez - vzdouvací zařízení vybudované v korytě toku, které v něm trvale nebo dočasně vzdouvá vodu k různým vodohospodářským účelům.
Na území obce Hrádek se nachází několik vodních nádrží, které mohou ovlivnit povodňovou situaci a které představují ohrožení obce:
  • Rybník Velká Strana má rozlohu větší než 15 ha a je ve správě Klatovského rybářství. »
  • Rybník Dalovák má rozlohu větší než 15 ha a je ve správě Klatovského rybářství. »
  • Vodní nádrž Mlýnský rybník se nachází v intravilánu obce Hrádek. »
  • Vodní nádrž Velký Chalupák je v místní části Zbynice. »
Na území obce se nachází i další vodních díla, která ale nejsou pro obec ohrožující.
Seznam významných vodních děl ovlivňujících odtokové poměry na území obce Hrádek

Vodní díla v povodňovém plánu obce. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.





Protipovodňová opatření

Na území obce Hrádek se v současnosti nenacházejí žádná realizovaná protipovodňová opatření.
Protipovodňová opatření na území obce Hrádek
