Zvláštní povodeň

Zvláštní povodeň je povodeň způsobená umělými vlivy. Obecně se jako příčina k protržení hráze zvažuje několik způsobů:

  • technická příčina havárie díla
  • silné zemětřesení
  • letecká katastrofa - pád středně velkého nebo velkého letadla do hráze
  • válečný konflikt
  • teroristický útok
Na vodním toku Třebovka nad obcí Třebovice se nachází vodní dílo Hvězda, které se řadí do II. kategorie z hlediska TBD. Nádrž byla vybudovaná již v roce 1372. Po katastrofálních povodních v roce 1997 byl zde vybudován nový komplex protipovodňových opatření. Na vodní nádrži Hvězda se zvýšila hráz, byly vystaveny sdružené objekty a úpravy, které mají pomoci v zátopě.

Technické parametry vodní nádrže Hvězda:
  • celkový objem nádrže: 3, 502 mil. m3
  • plocha povodí: 83,58 km2
  • max. zatopená plocha: 103 ha
  • kóta bezpečnostního přelivu: 422,30 m n. m.

 Pro obce ležící pod vodním dílem je zpracovaný plán ochrany území pod vodním dílem Hvězda před zvláštní povodní.

Podnět pro vyhlášení SPA dává příslušnému povodňovému orgánu provozovatel vodního díla (obsluha vodního díla) při výskytu neobvyklých jevů a skutečností sledovaných v rámci obchůzek vodního díla.

Takovými jevy a skutečnostmi jsou např.:

  • plnění nádrží nad max. hladinu a hrozí přelití hráze,
  • výskyt průsaků nebo podmáčených a zabahněných míst pod hrází, v hrázi,
  • eroze tělesa hráze při prudkých lijácích,
  • vývraty stromů na tělese hráze apod.

V případě rychlého nepříznivého vývoje zahájí obsluha vodního díla varovná a nouzová opatření k odvrácení havárie, resp. k minimalizaci škod podle vlastního uvážení.

Pokud je nebezpečí z prodlení, musí obsluha díla a povodňový orgán varovat obce na toku co nejrychleji za využití všech dostupných komunikačních prostředků.

Plán ochrany území pod vodním dílem Hvězda

U rybníku Hvězda rozeznáváme při zvláštní povodni typu 1 šest možných variant, kterými může dojít k narušení vzdouvací konstrukce vodního díla:

  • varianta I - povrchová eroze hráze při přelití, hladina v nádrži přesáhne o 5 cm výšku koruny hráze (hladina vody dosáhne 424,65 m n. m.)
  • varianta II - vnitřní eroze hráze při normální hladině (420,40 m n. m.)
  • varianta III - vnitřní eroze hráze při plné kapacitě nádrže (424,24 m n. m.)
  • varianta IV - prolomení podloží hráze (díky značnému stáří rybníka není prolomení příliš pravděpodobné)
  • varianta V - porucha stability, deformační poruchy, následky zemětřesení (oblast není seismicky aktivní - značně nepravděpodobné ohrožení)
  • varianta VI - porušení hráze v důsledku mimořádné události (letecká havárie, vandalismus apod.)

Zvláštní povodeň typu 2 se týká poruchy funkčního objektu. Vzhledem k technologiím, kterými je rybník vybaven, by při případné poruše zařízení nedošlo k povodni, protože odtok vody by nedosáhl ani na hodnotu neškodného odtoku z vodní nádrže.

Zvláštní povodeň typu 3 se potom může objevit v případě nouzového řešení kritických situací z hlediska bezpečnosti vodního díla. Jedná se především o situaci, kdy je velmi rychle snížena hladina vody, protože byla např. zjištěna závažná porucha na hrázi. Díky dvěma spodním výpustím se při takovéto situaci rybník vypouští rychlostí cca 4,2 m3/s, což je méně než neškodný průtok 4,5 m3/s a zvláštní povodeň tohoto typu by nenastala.

Rybník Hvězda je ve vlastnictví Rybářství Litomyšl, s. r. o. a Povodí Labe, státní podnik, které zároveň zajišťuje také jeho správu. Tyto orgány v případě zvláštní povodně vyrozumí jak KOPIS HZS Pardubického kraje, tak i obce pod vodním dílem.

Přímý kontakt na správu vodního díla:
Hrázný - Miloslav Píša, tel.: 602 414 254
Dispečink Povodí Labe, státní podnik. - tel.: 495 088 720
Rybářství Litomyšl, s. r. o. - tel.: 461 612 807

Pro první tři varianty (I., II., III.) zvláštní povodně typu 1 jsou zpracovány charakteristiky průběhu povodně včetně grafického znázornění v mapě. Z hodnot v následující tabulce můžeme např. vyčíst, že v nejhorším scénáři, při vstupu povodňové vlny do města překračují hodnoty průtoku a výšky hladiny Třebovky více než třikrát úroveň stoleté povodně.

Parametry výšky maximální hladiny a průtoku zvláštní povodně rybníku Hvězda

Místo

Výška maximální hladiny (m)

Maximální průtok (m3/s)

var. I

var. II

var. III

var. I

var. II

var. III

VD Hvězda

7,54

2,89

6,38

760,00

74,00

414,00

Začátek Dlouhé Třebové

6,52

3,42

6,24

434,63

58,26

353,88

Silniční most (36013-1)

4,85

2,89

4,53

428,63

58,18

351,15

Konec Dlouhé Třebové

5,16

3,23

4,89

406,57

56,86

337,31

Parametry času nástupu povodňové vlny a její kulminace v případu zvláštní povodně rybníku Hvězda

Místo

Čas nástupu vlny (h)

Čas kulminace vlny (h)

var. I

var. II

var. III

var. I

var. II

var. III

VD Hvězda

00:00

00:00

00:00

00:35

04:04

03:21

Začátek Dlouhé Třebové

04:43

08:10

06:28

 05:45 14:14 07:50

Silniční most (36013-1)

04:56

 08:22 06:38 06:28 14:19 08:27

Konec Dlouhé Třebové

05:38

 09:16 07:28 07:00 15:56 09:04



Vodní díla v povodňovém plánu obce. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.

  Vodní díla

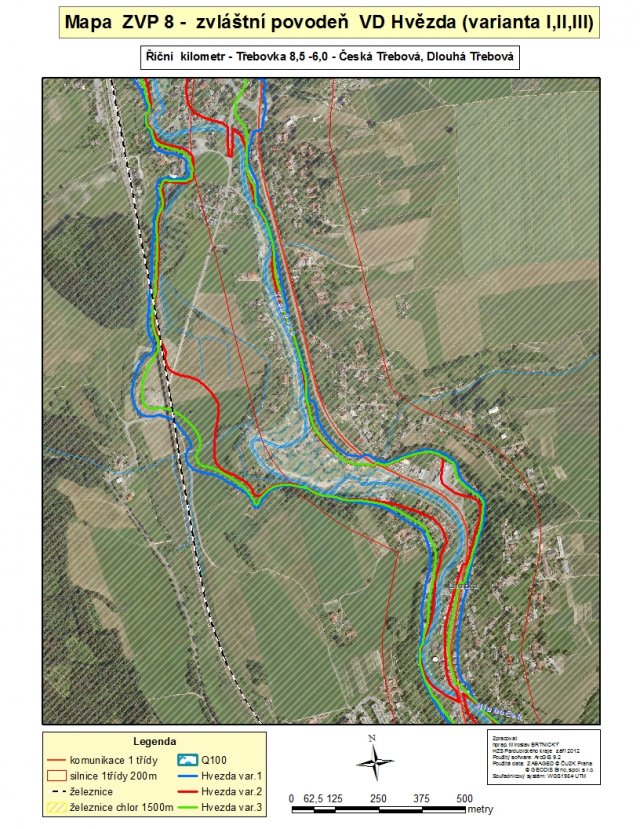

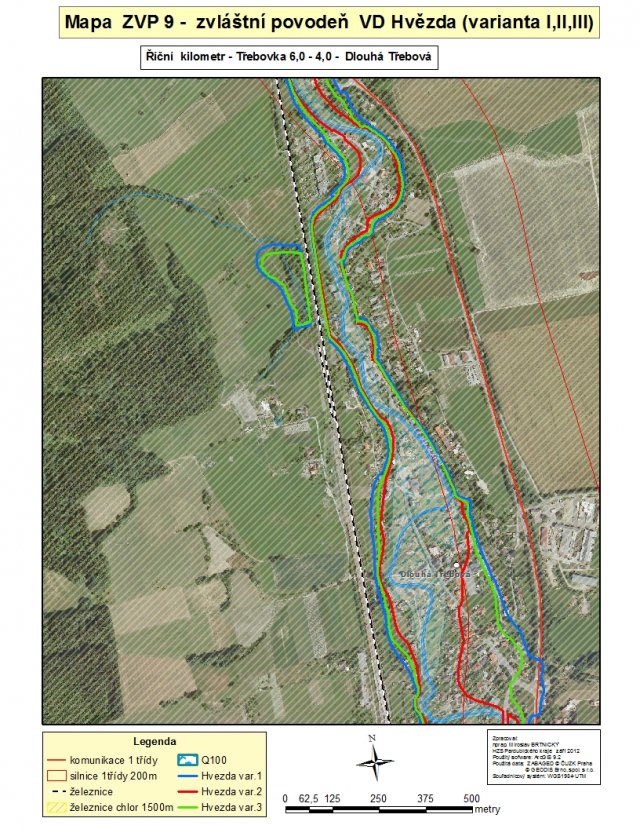

Zátopové území prvních tří variant zvláštní povodně rybníku Hvězda při narušení vzdouvací konstrukce hráze. Zátopové území prvních tří variant zvláštní povodně rybníku Hvězda při narušení vzdouvací konstrukce hráze.
