Odtokové poměry

Vodní tok Úhlava má na území obce Dolany oficiálně stanovené záplavové území včetně aktivní zóny ZÚ v úseku ř. km 14,200 - 91,800, které bylo vyhlášené Krajským úřadem Plzeňského kraje a nabývá účinnosti od 29. 5. 2020 (č. j. PK-ŽP/8194/19). »

Odtokové poměry dále ovlivňují:

  • ploty a skládky materiálů a předmětů v blízkosti vodních toků, a zejména stávající silniční mosty, lávky a přemostění, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod. Ucpáním mostních a jezových profilů předměty plovoucími po hladině dojde ke vzdutí vody nad mostem či jezem a k výraznému zvětšení rozlivu. Dále lze přepokládat, že by mohlo dojít i k poškození mostů, lávek, případně jezů. Z toho důvodu je nutné sledovat všechny tyto objekty, zejména mostní. Technicky lze snížení škod napomoci včasným odstraňováním tzv. spláví – plovoucích předmětů (stromů, keřů, větví, stavebních prvků a různých odpadů) z rizikových profilů koryt vodních toků, zvláště propustků, lávek a mostů a včasným zpevňováním erozí narušených břehů.
  • větší průmyslové areály a areály zemědělských družstev, sklady nebezpečných látek, čistírny odpadních vod, jezy či malé vodní elektrárny a další, které mohou být ohrožujícími objekty v záplavovém území
  • sesuvy půdy, které hrozí při vyšších průtocích zejména v korytech drobných toků ale i v horských úsecích vodohospodářsky významných toků. Sesuv půdy pak způsobí rychlé zanesení koryta buď v místě sesuvu nebo níže na toku a následné vybřežení vody na okolní pozemky
  • výjimečné situace na toku, např. ledové jevy a vodní díla na tocích

Přehled míst omezujících odtokové poměry na území obce Dolany



Na území obce Dolany bylo určeno několik míst, která omezují odtokové poměry. Jedná se zejména o mosty, propustky a náhony. »

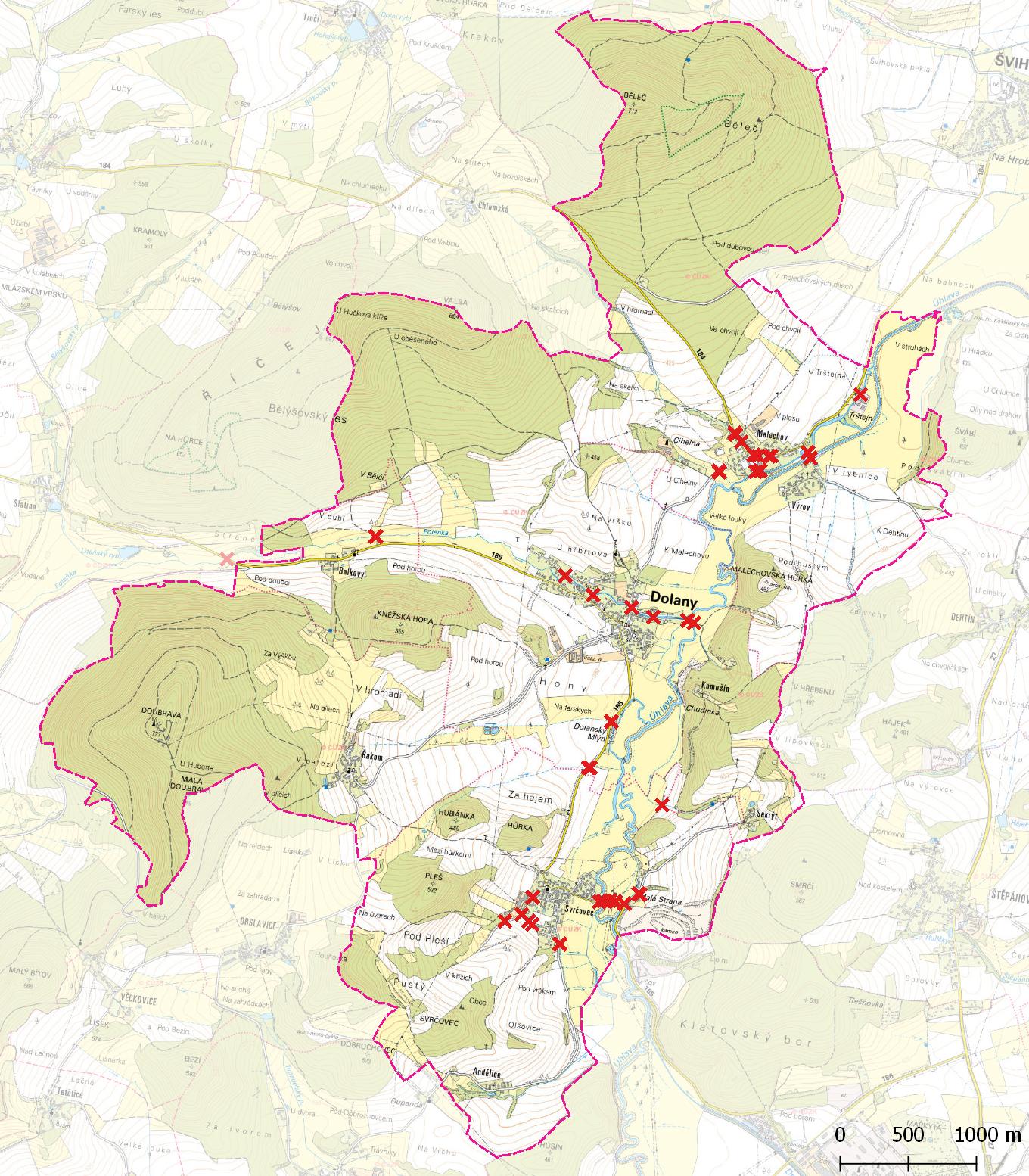

Místa omezující odtokové poměry na území obce Dolany

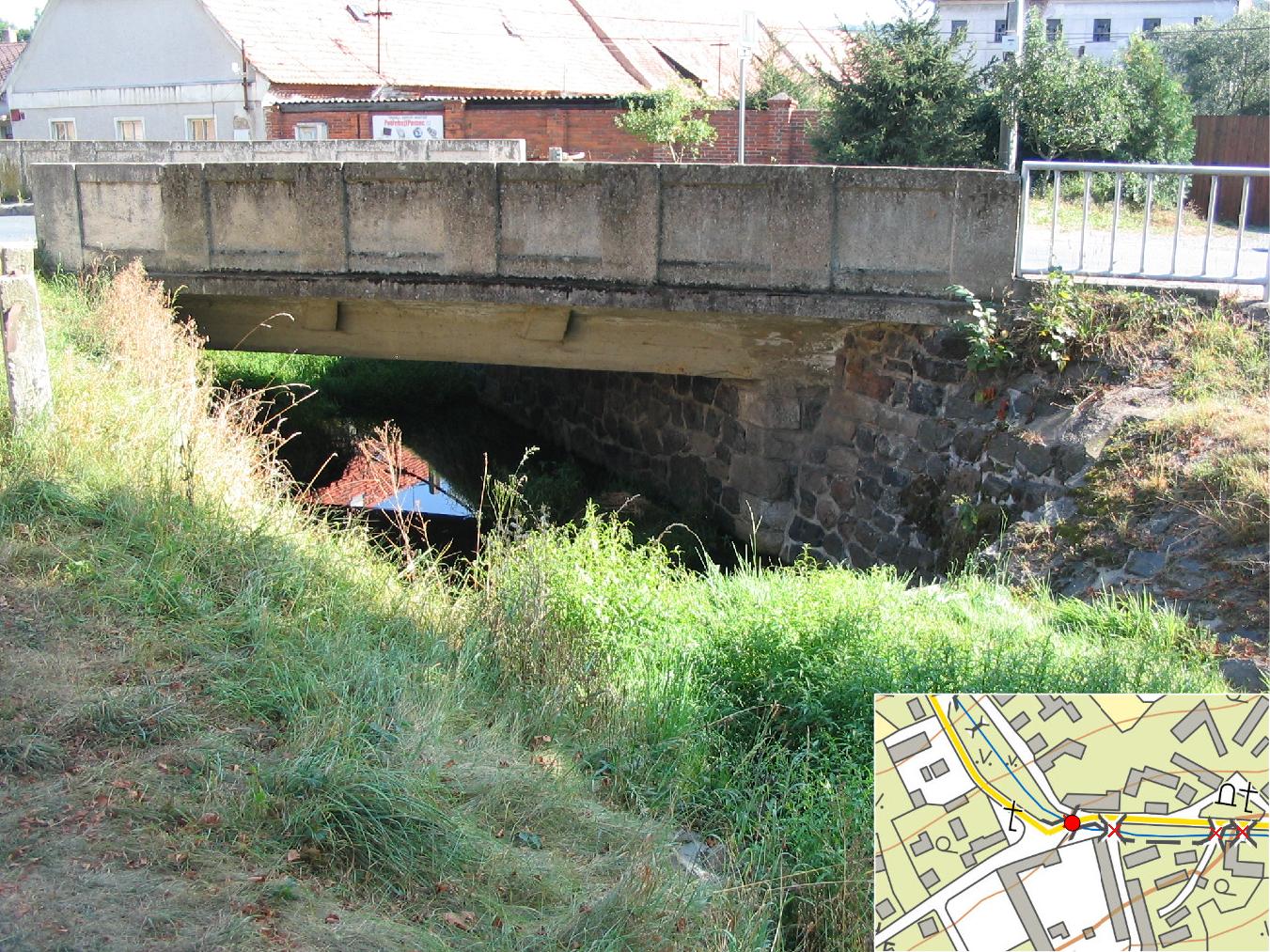

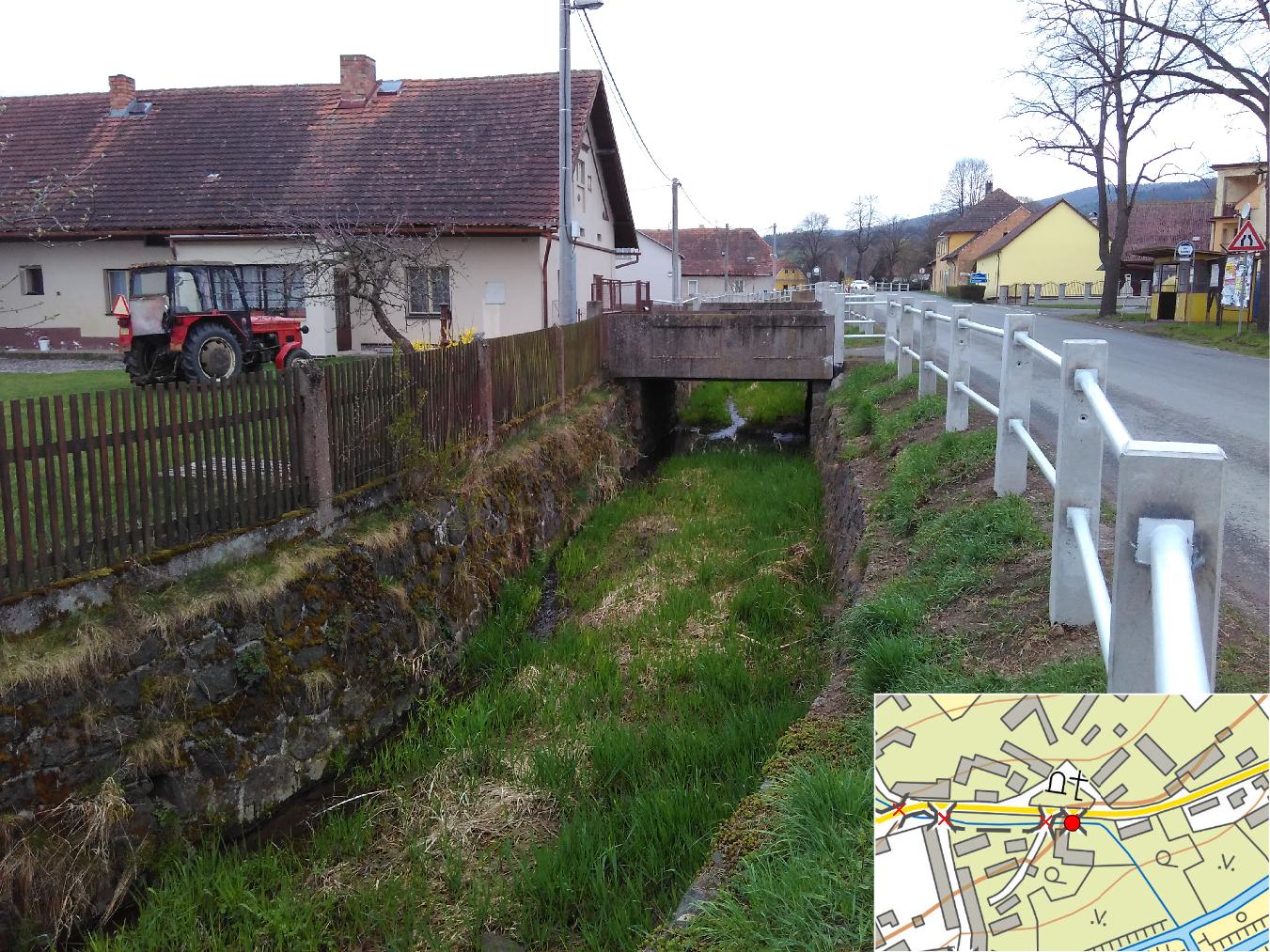

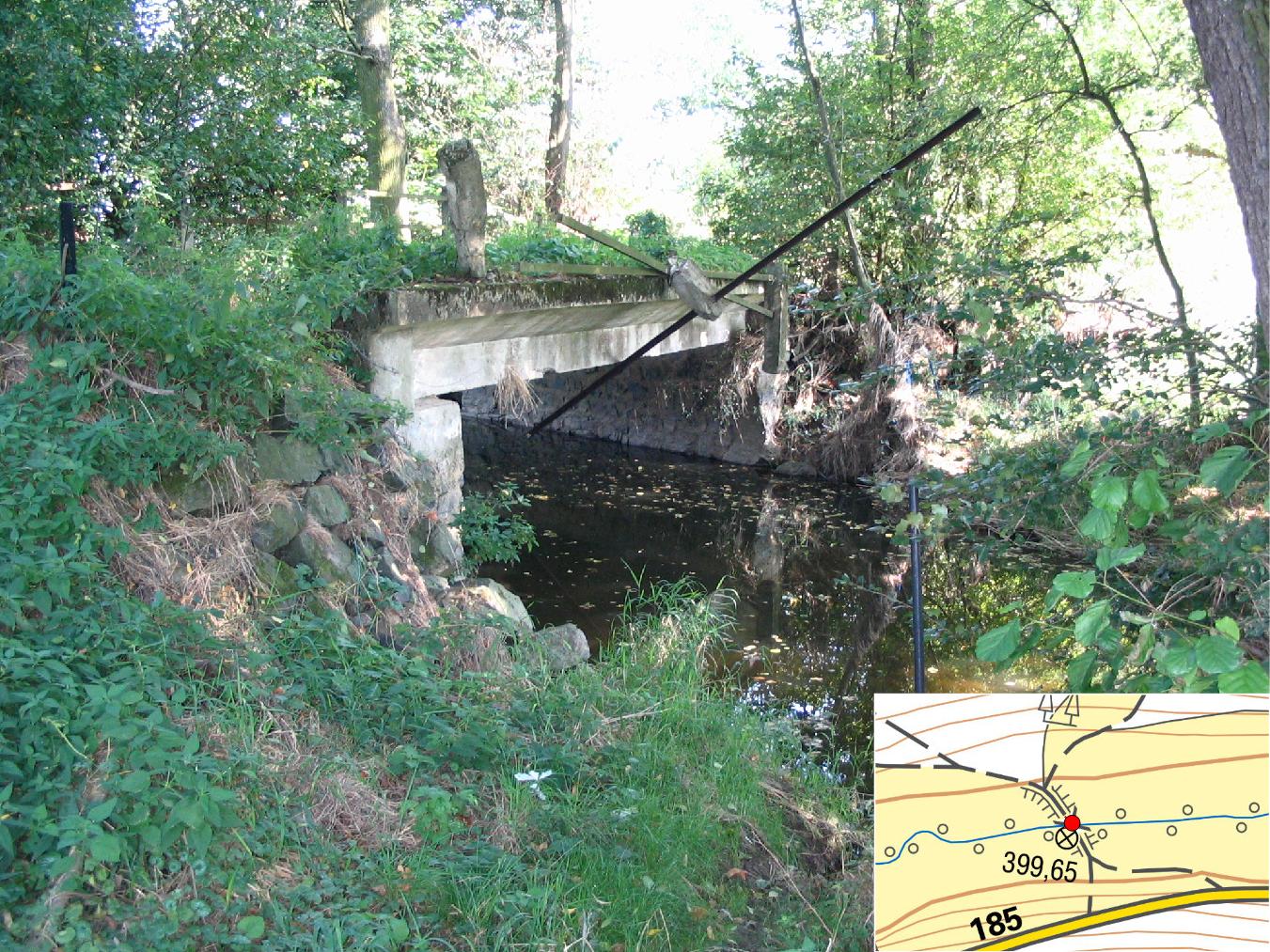

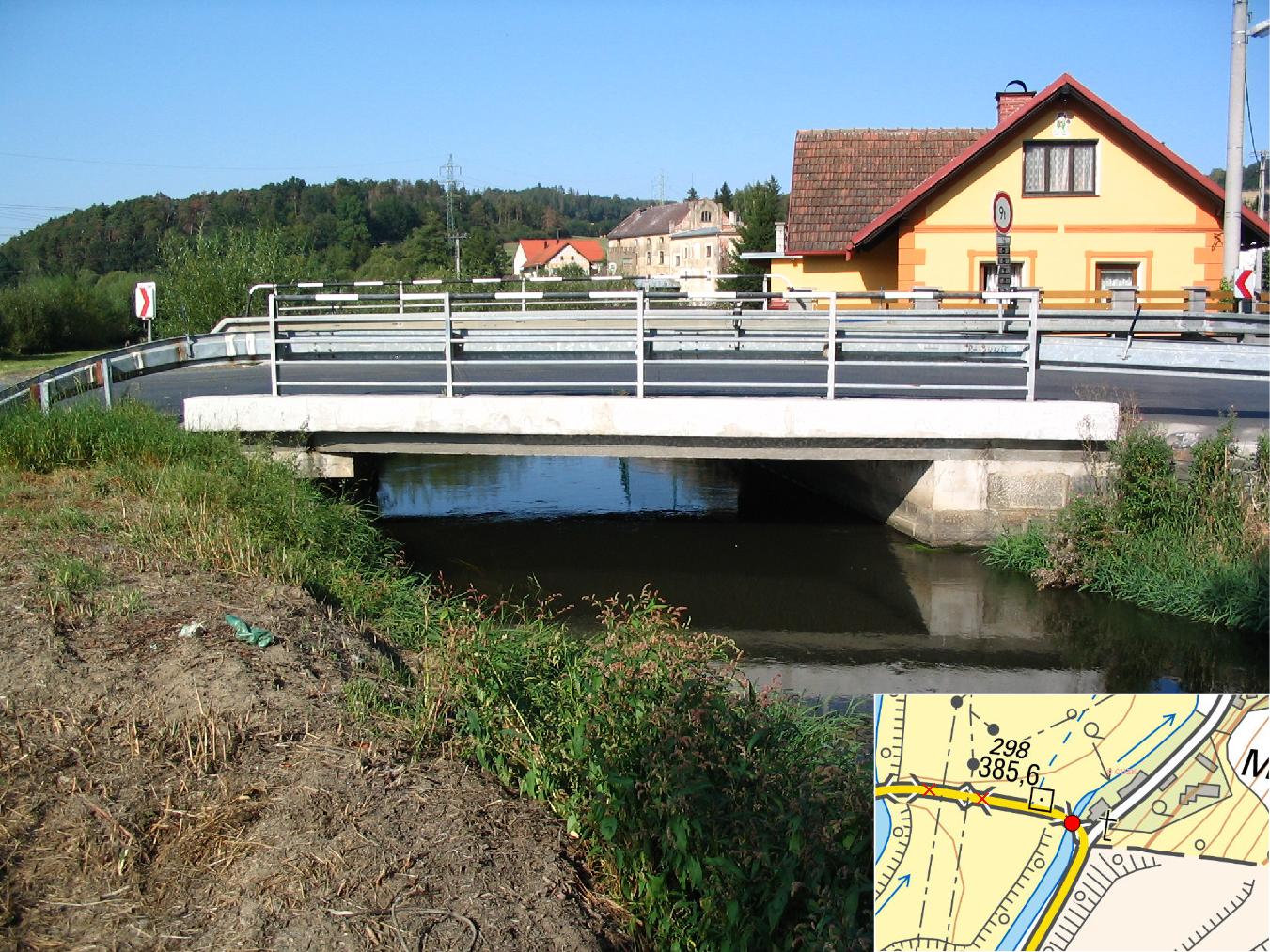

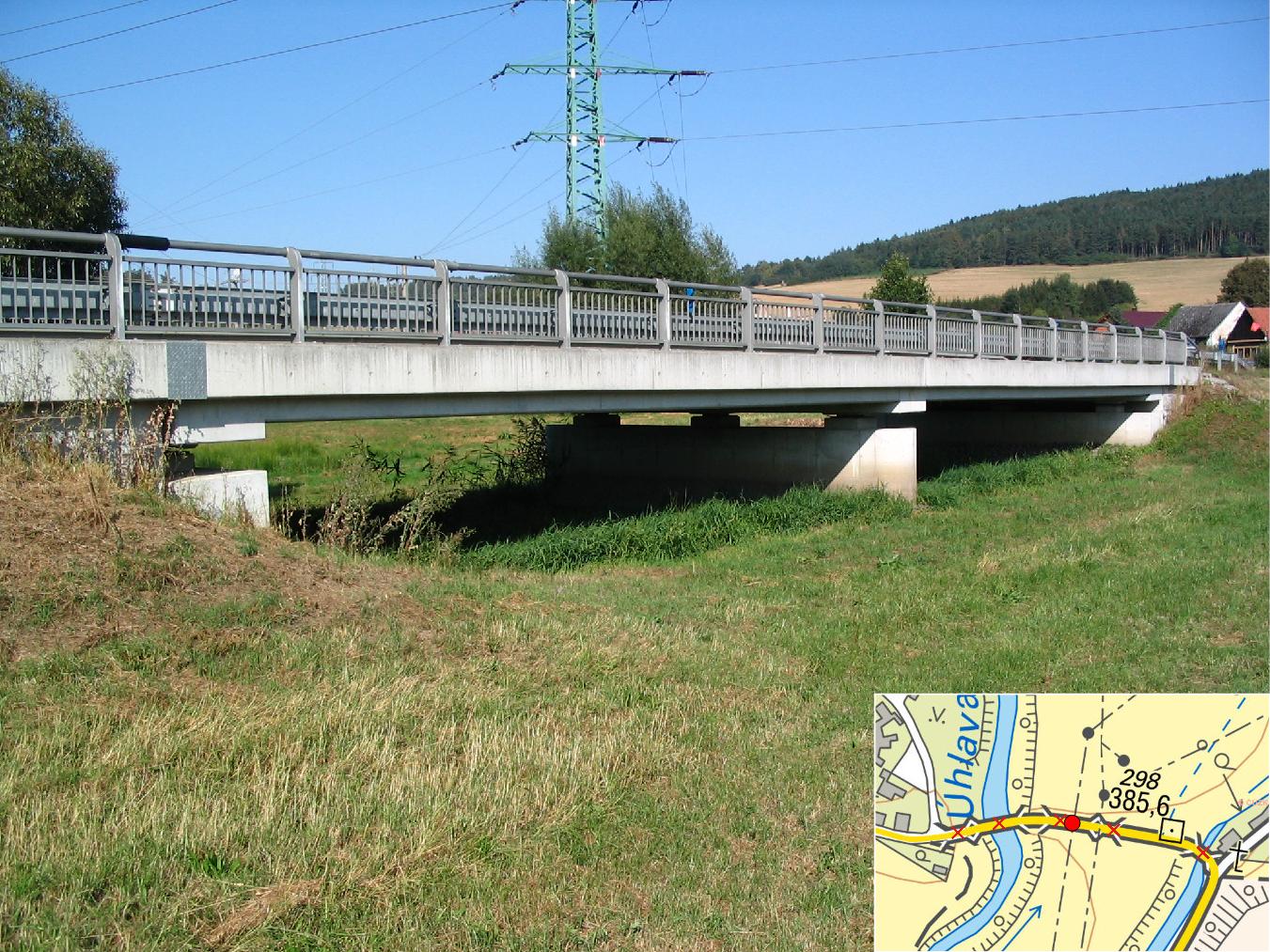

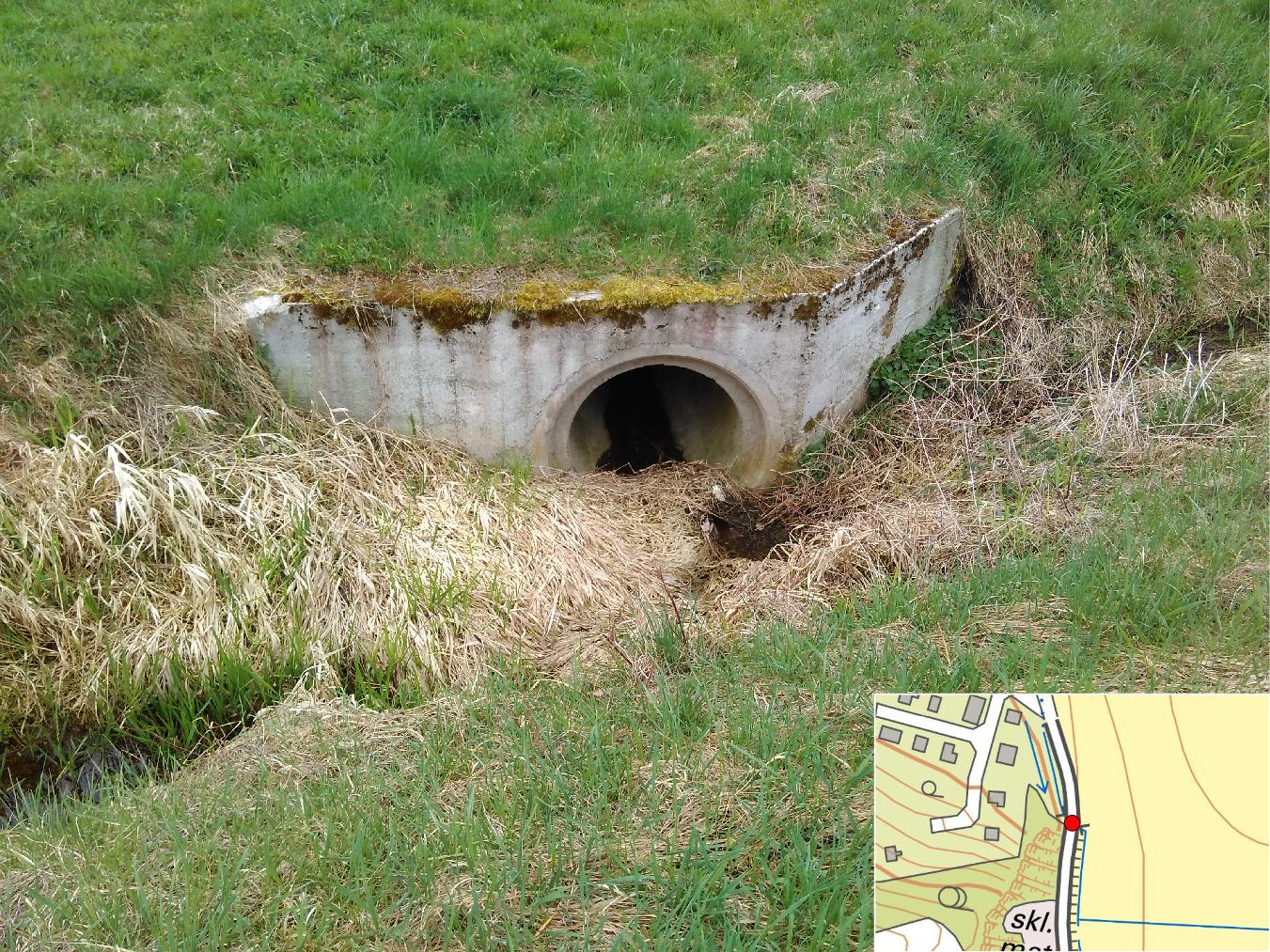

Níže je uvedená fotodokumentace jednotlivých míst omezujících odtokové poměry. Tyto objekty je nutné kontrolovat při povodňových prohlídkách a v době zvýšených průtoků kontrolovat jejich průtočnost.

Úhlava - Celkový pohled estakády mostů na komunikaci II/185

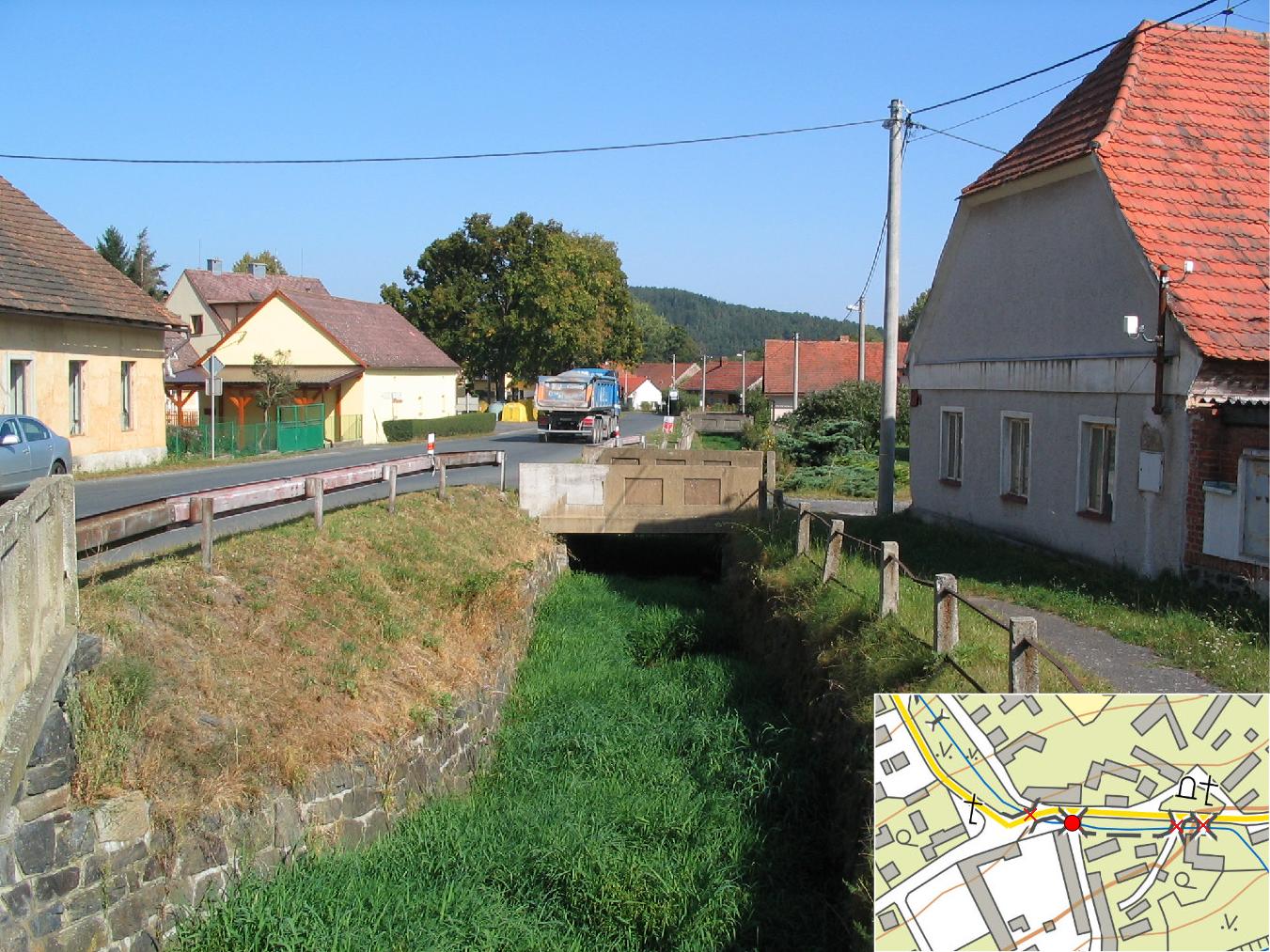

Náhon Úhlavy - Most přes náhon na komunikaci II/185 Malá Strana

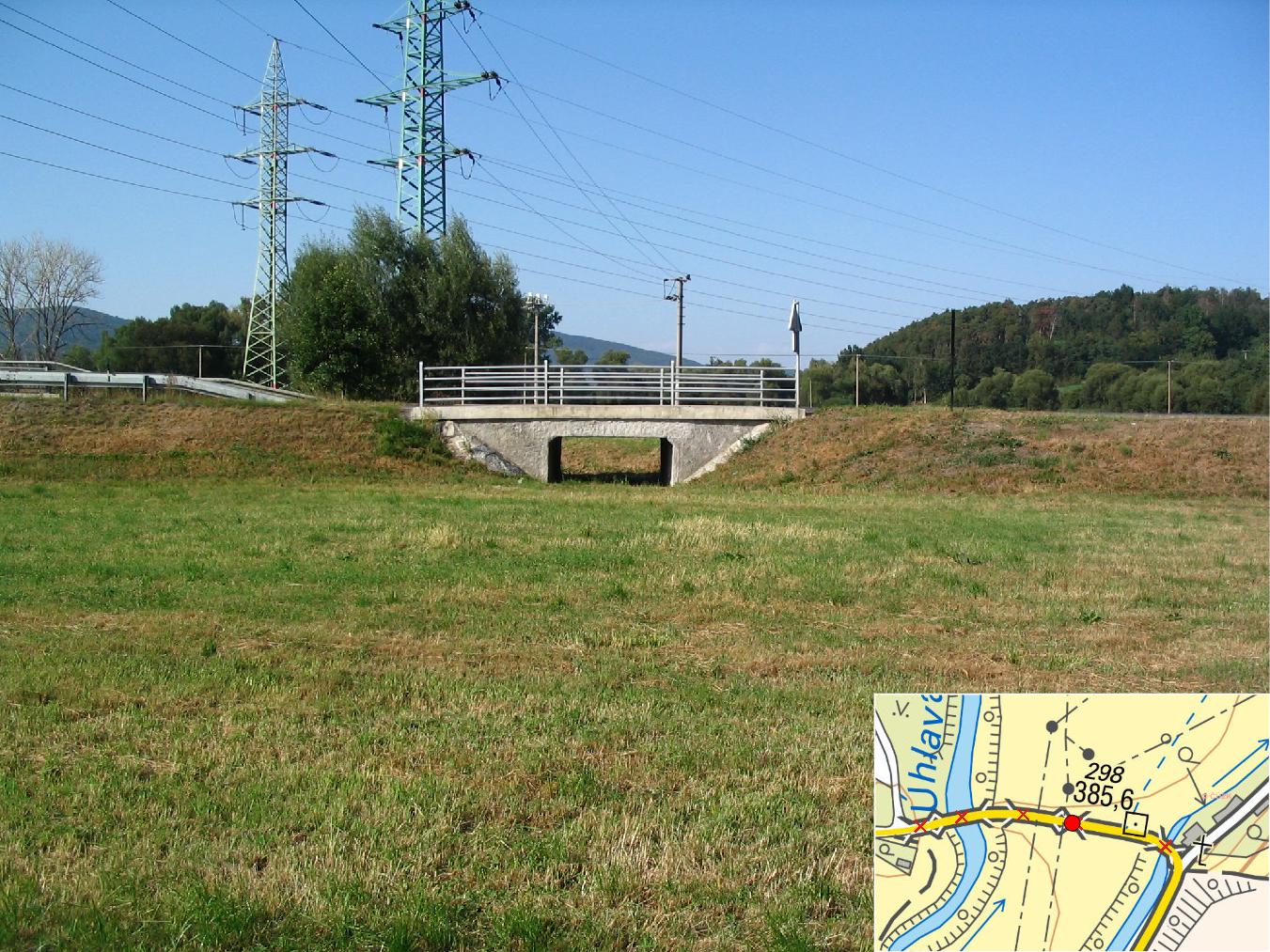

Úhlava - Inundační most přes komunikaci II/185 Svrčovec u Malé Strany



Úhlava - Inundační most komunikace II/185 - Svrčovec



Úhlava - Inundační most na průlehu II/185

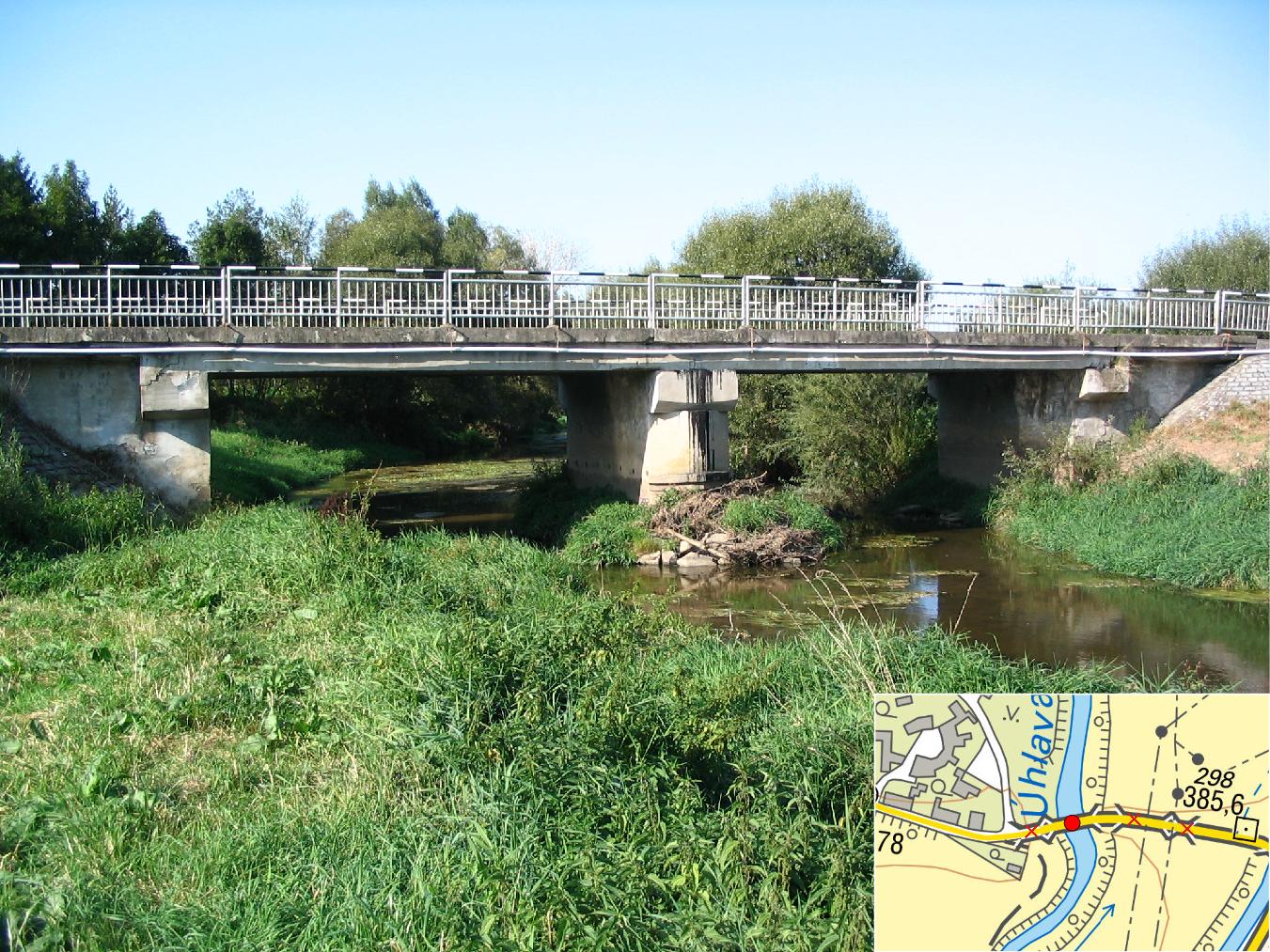

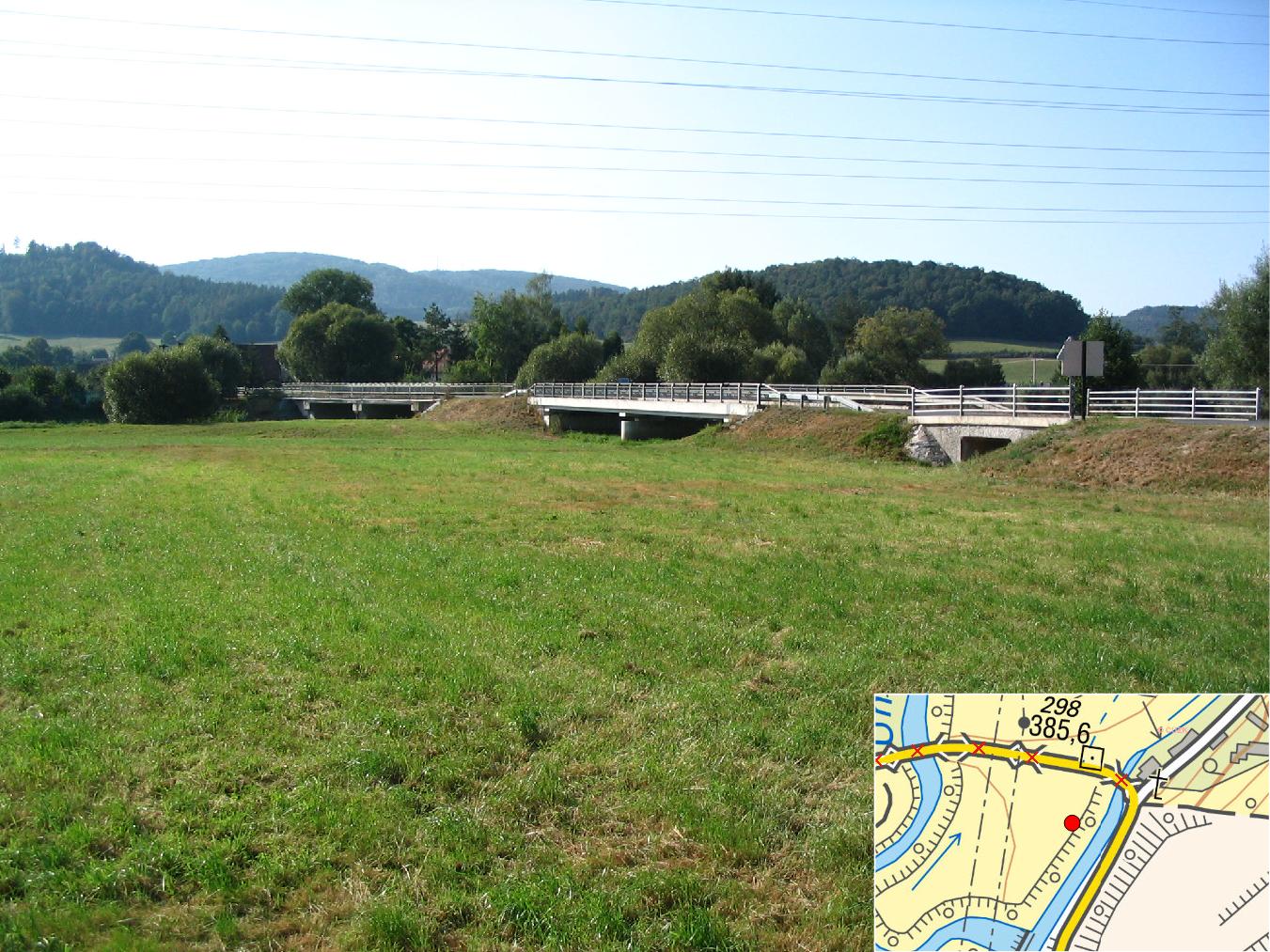

Úhlava - Hlavní most přes řeku Úhlavu na komunikaci II/185



Úhlava - Inundační most na komunikaci II/185



Úhlava - Most přes Úhlavu – Dolany-Komošín



Úhlava - Most Malechov, Výrov přes Úhlavu – regulace



Poleňka - Most na komunikaci II/185 Klatovy – Staňkov, U Litně



Poleňka - Most na místní komunikaci Balkovy - Pod hajnicí



Poleňka - Most na místní komunikaci Dolany Ovčín – Dolany č. p. 46



Poleňka - Most na přístupu na sportovní areál v Dolanech

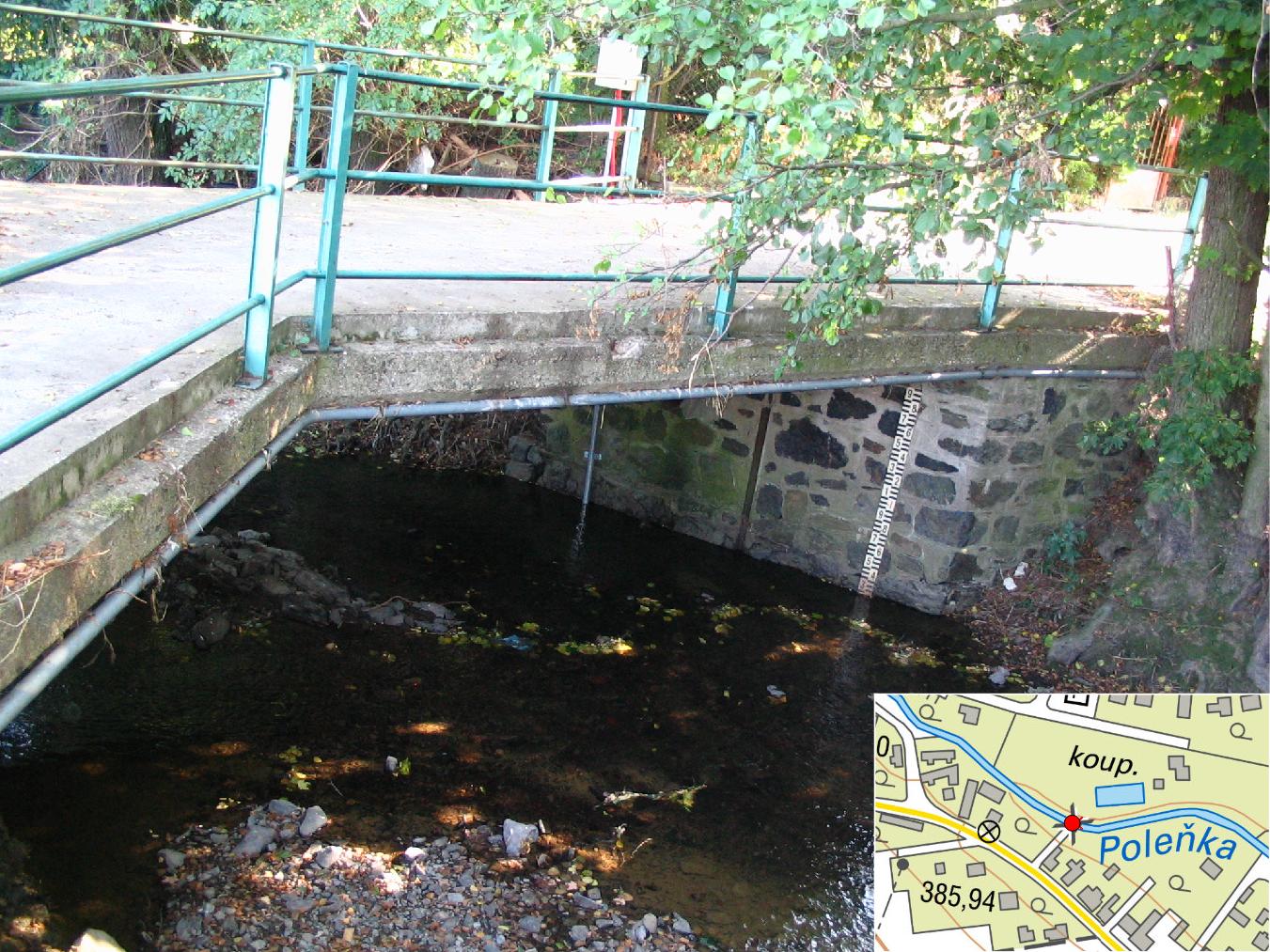

Poleňka - Hlavní most komunikace II/1841 Dolany – Malechov

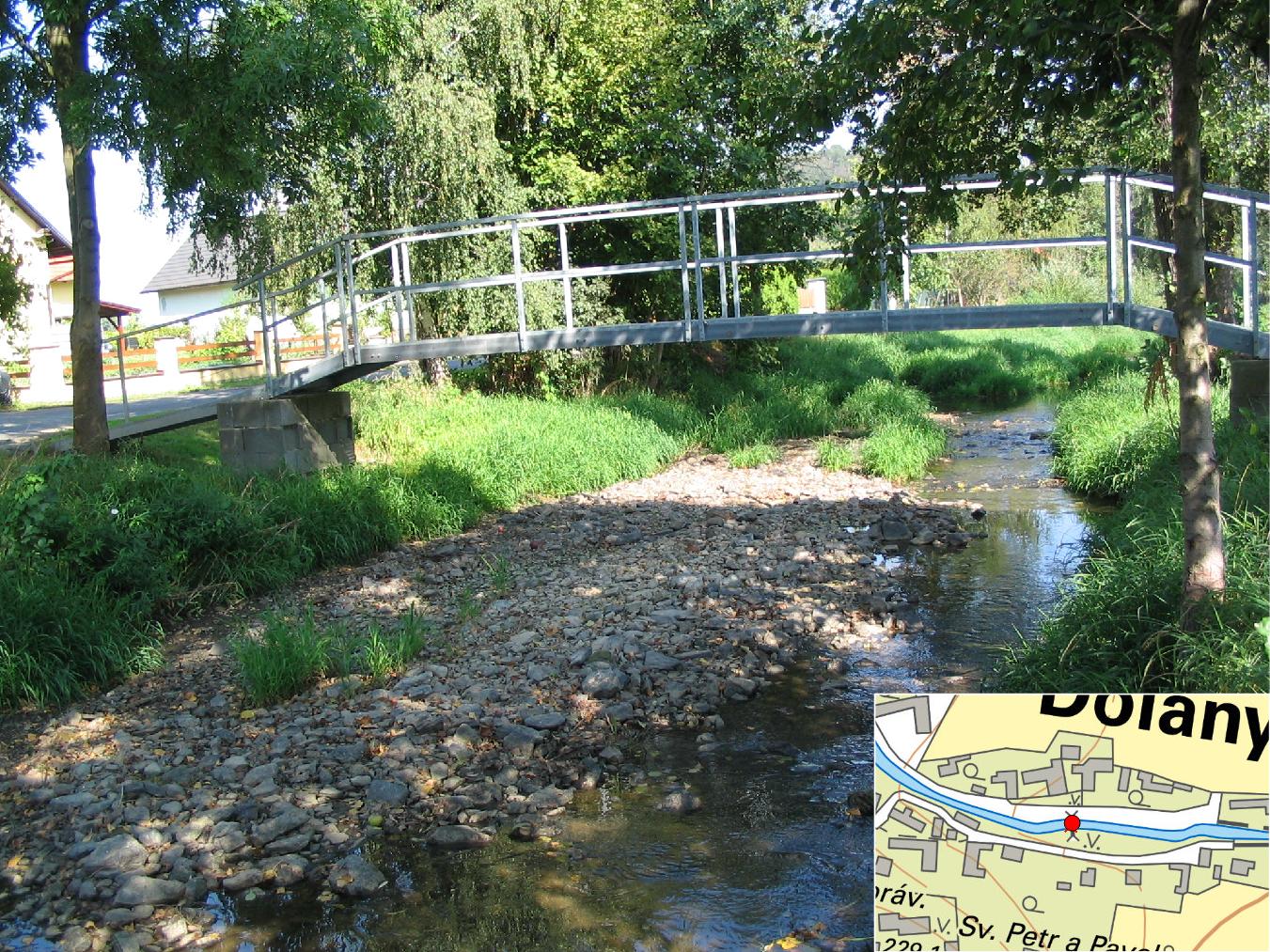

Poleňka - Lávka Dolany v Zápotočí



Propustek na odvodňovacím kanálu u soutoku Poleňky a Úhlavy

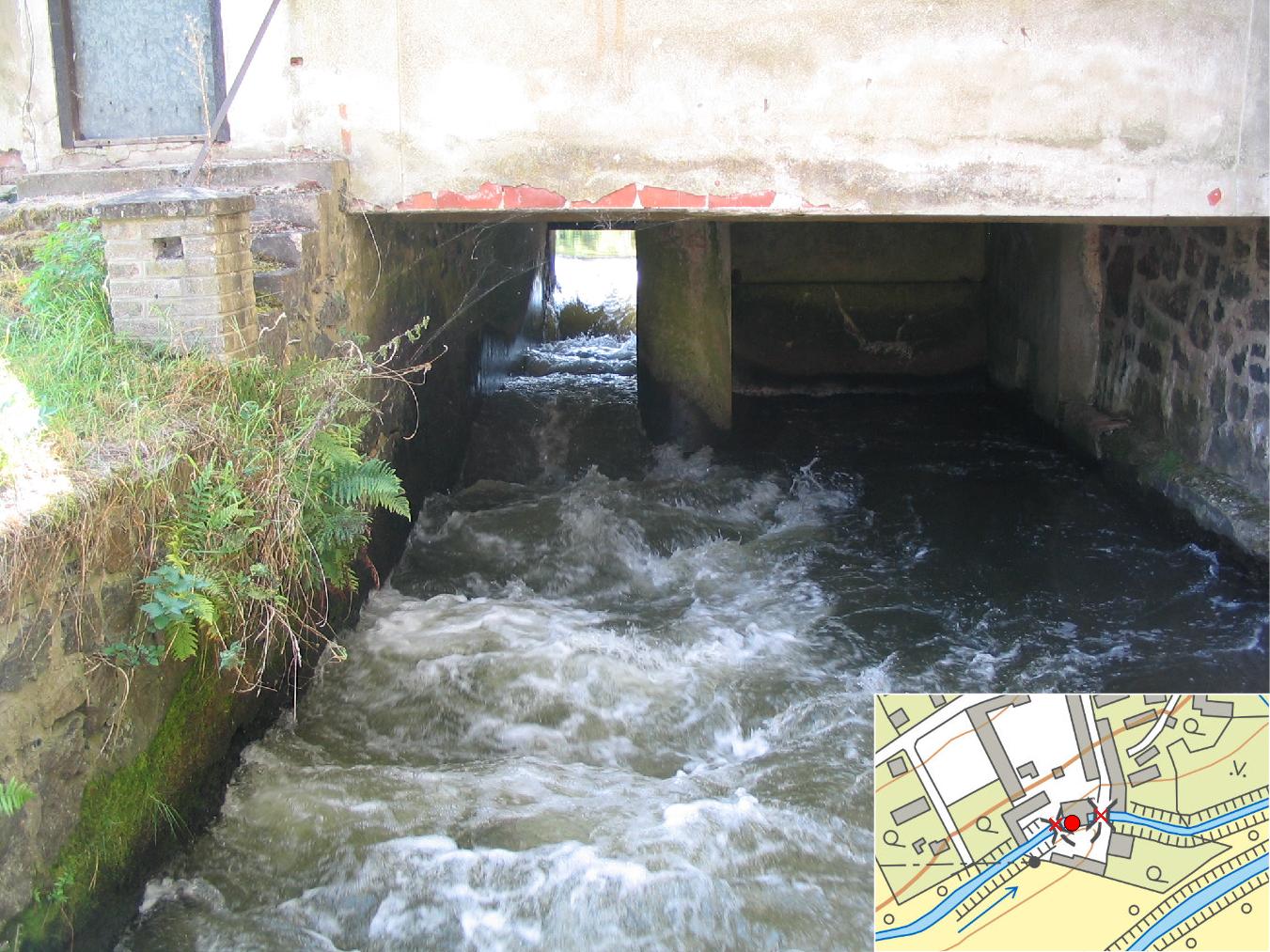

Náhon v Malechově - Turbína mlýnu Melichar

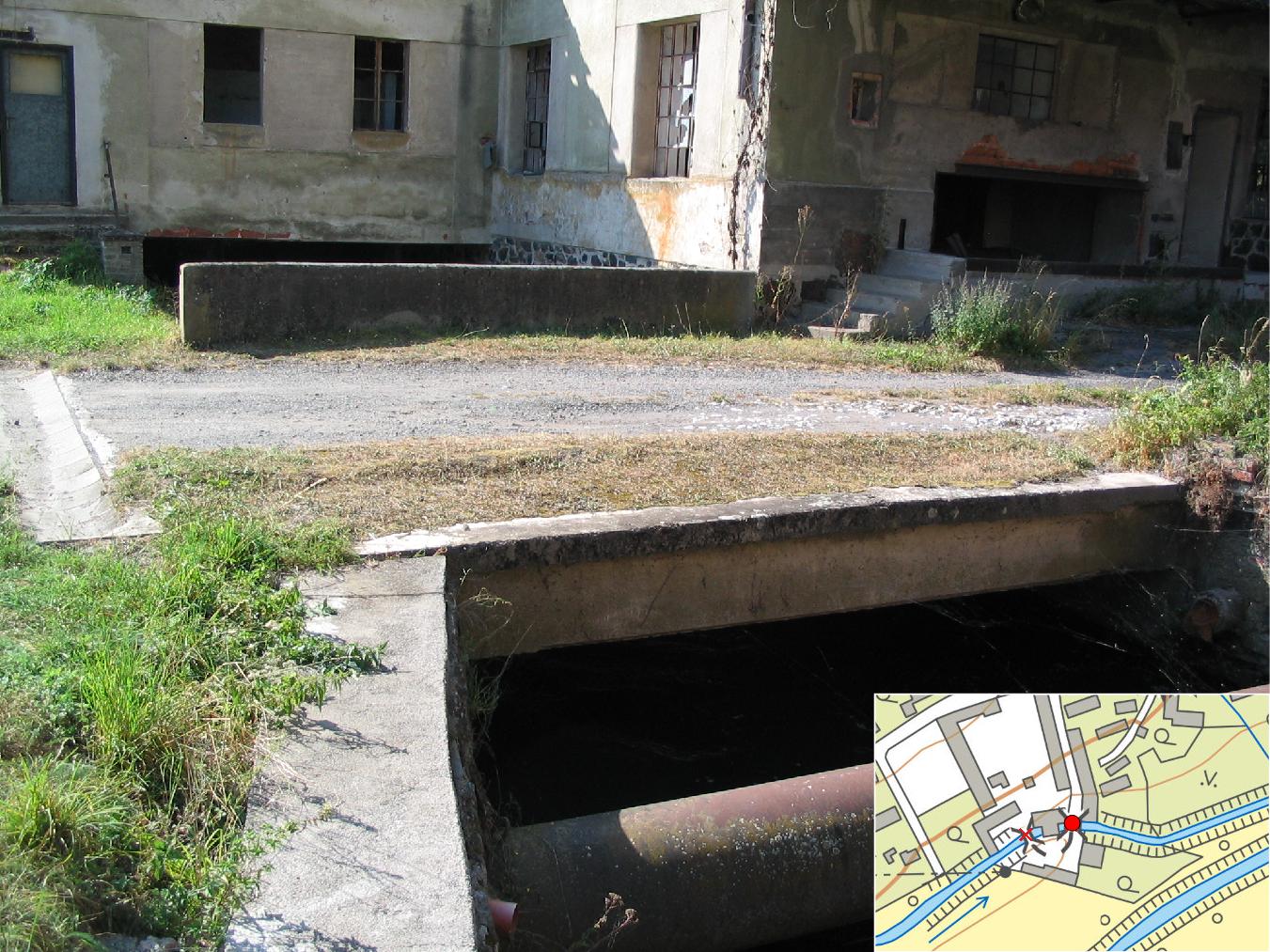

Náhon v Malechově - Mostek u mlýna k nemovitosti Malechov č. p. 37



Náhon v Malechově - Most přes starou řeku na komunikaci Malechov - Výrov



Malechovský potok - Mostek na místní komunikaci před nemovitosti č. p. 26 v obci Malechov



Malechovský potok - Most Malechov u domu č. p. 35



Malechovský potok - Mostek přes Malechovský potok u hasičárny



Malechovský potok - Most v Malechově u č. p. 53



Malechovský potok - Most v Malechově u č. p. 14

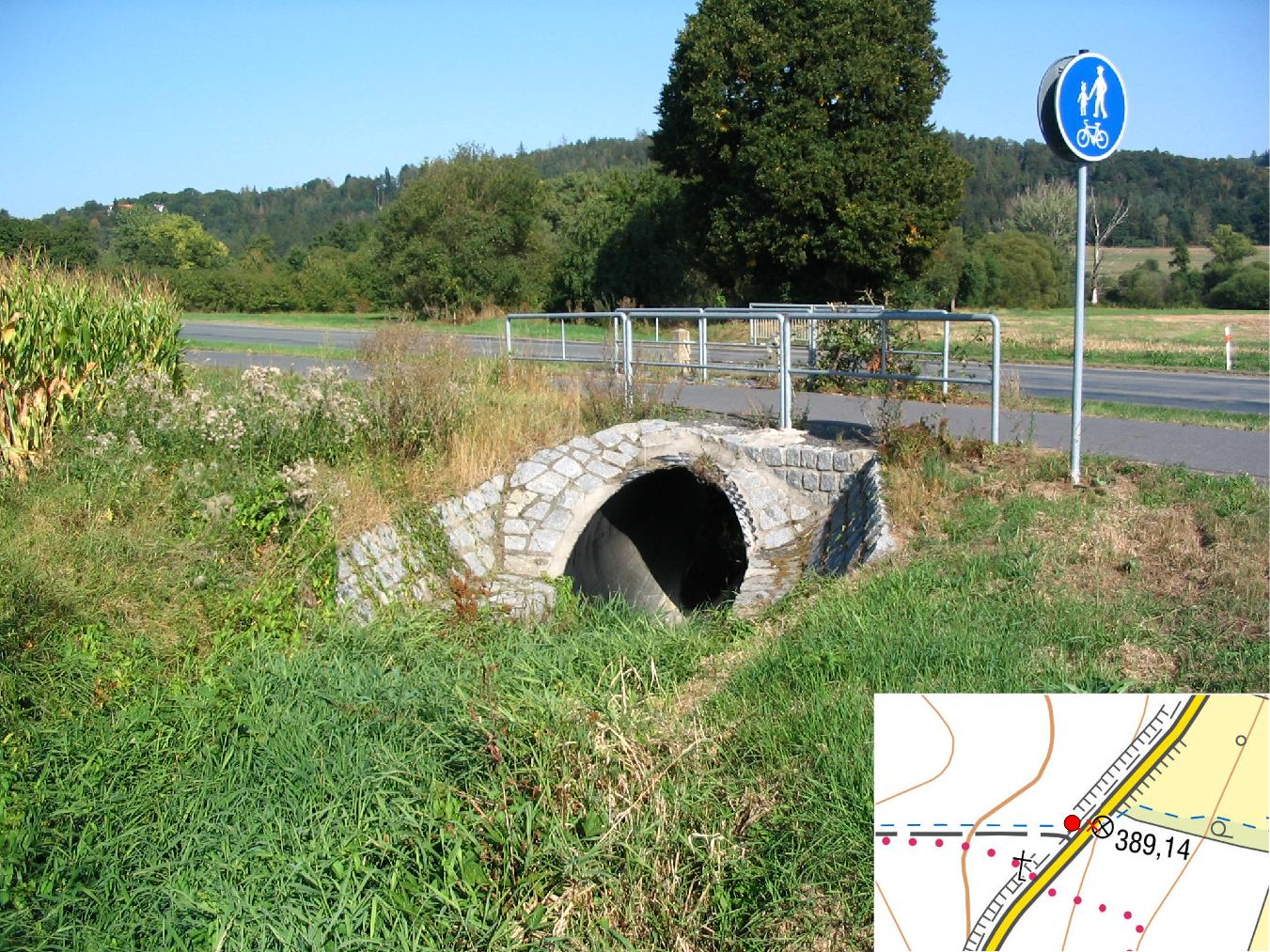

Mostek na cyklostezce před bezejmenným tokem u Vetamixu



Mostek na cyklostezce na bezejmenném toku u dolejšího křížku

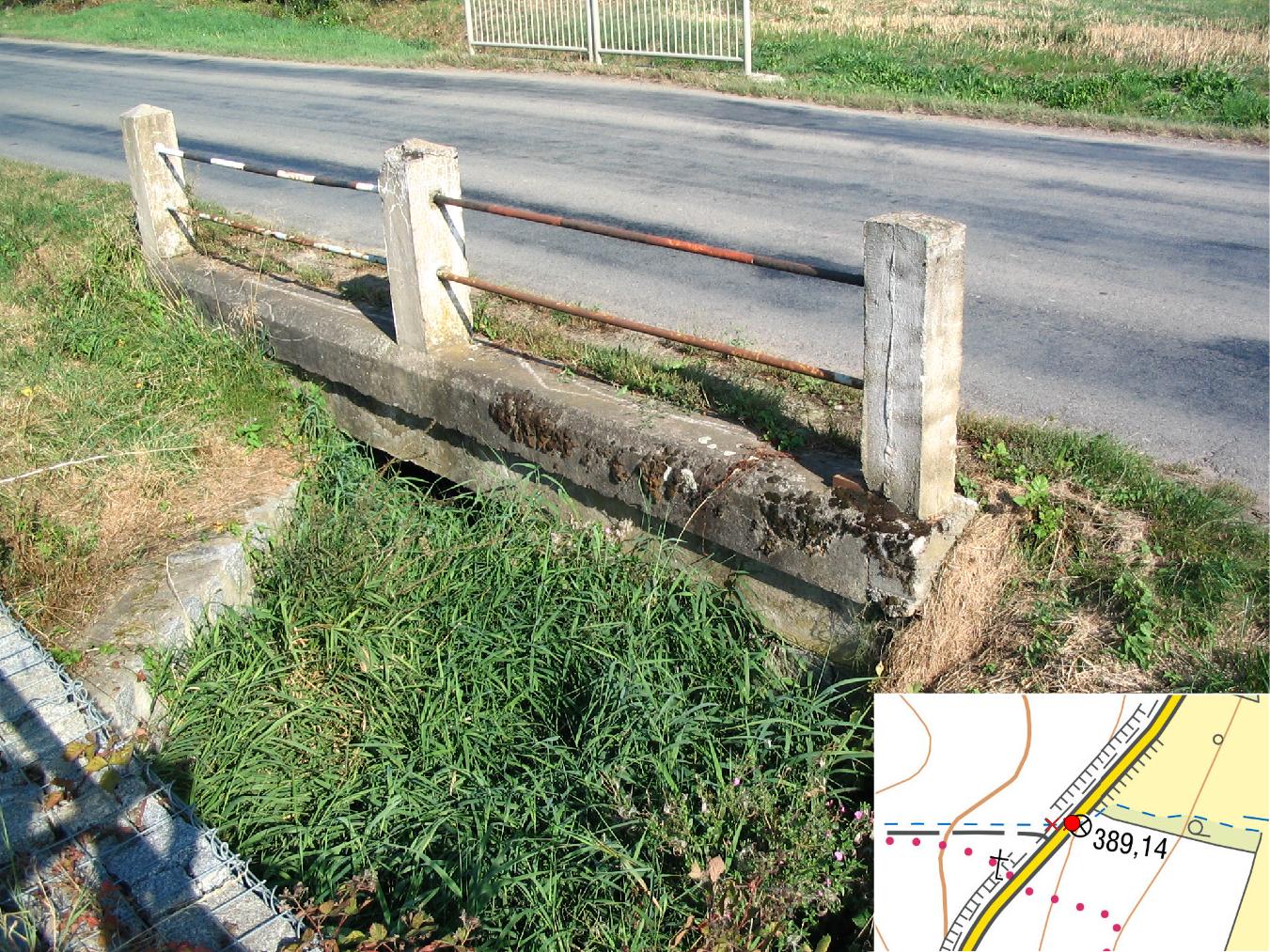

Mostek na komunikaci II/185 u dolejšího křížku

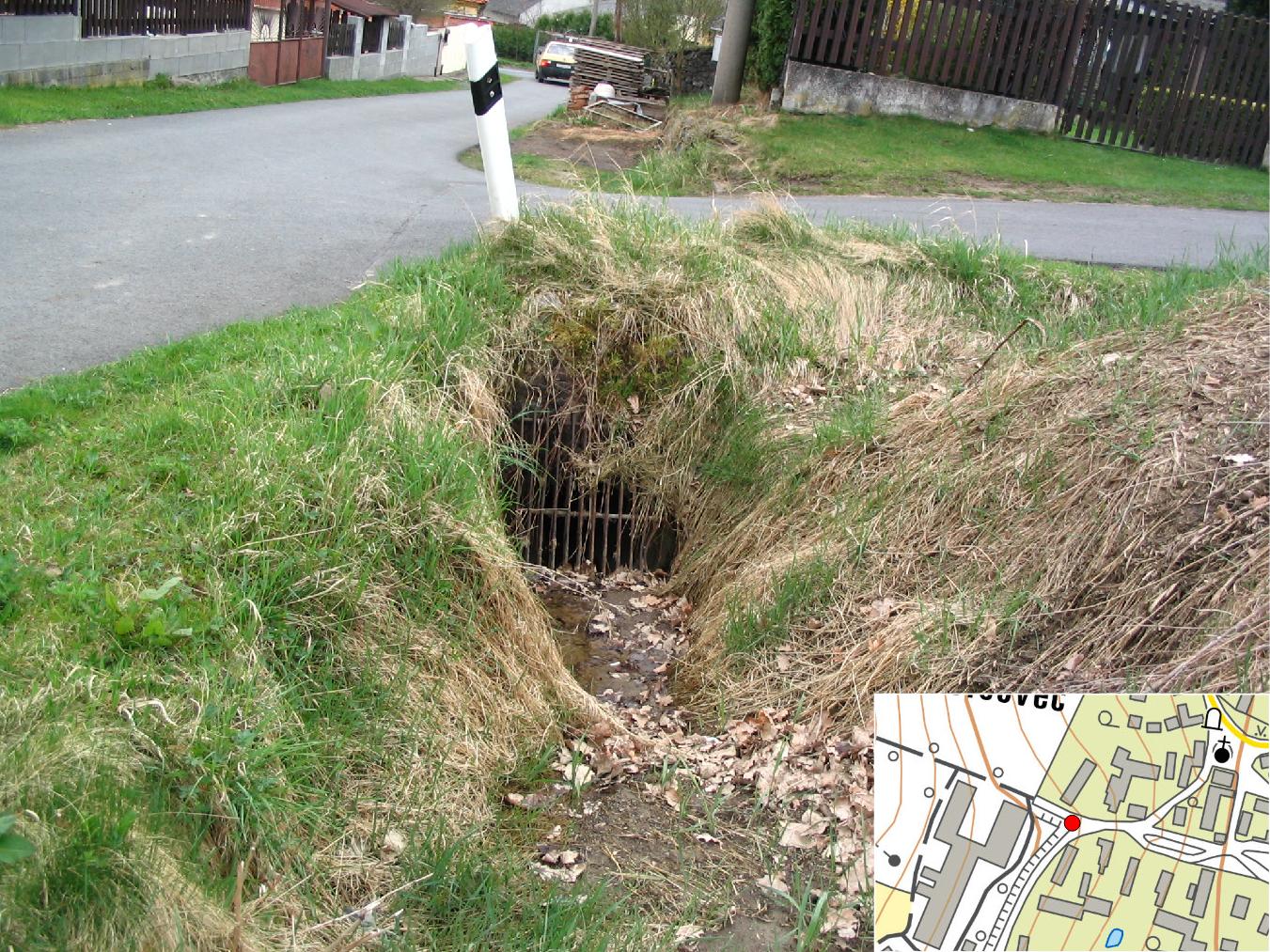

Propusť u ZD ve Svrčovci

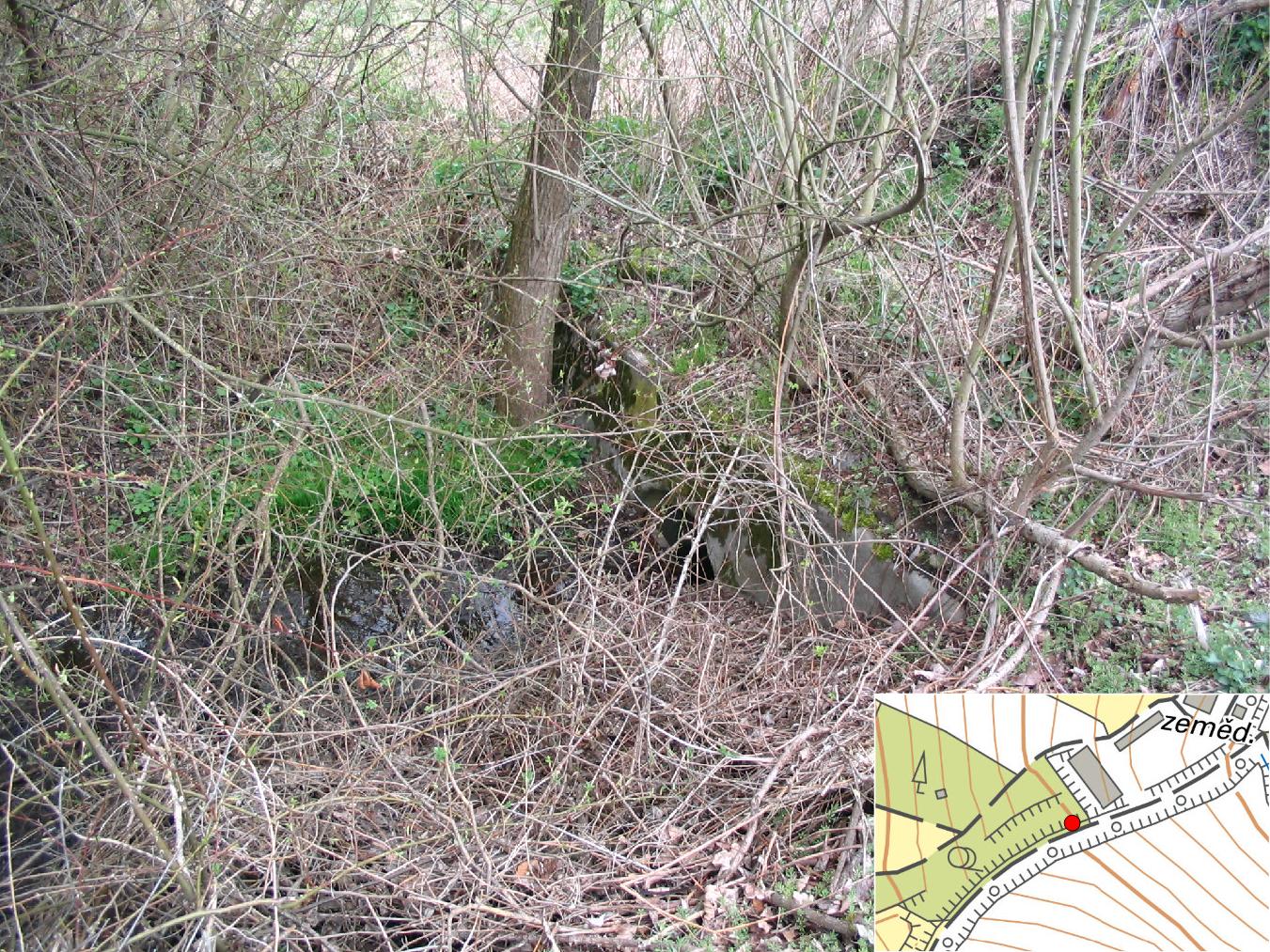

Propustek u ZD ve Svrčovci



Propustek u ZD ve Svrčovci

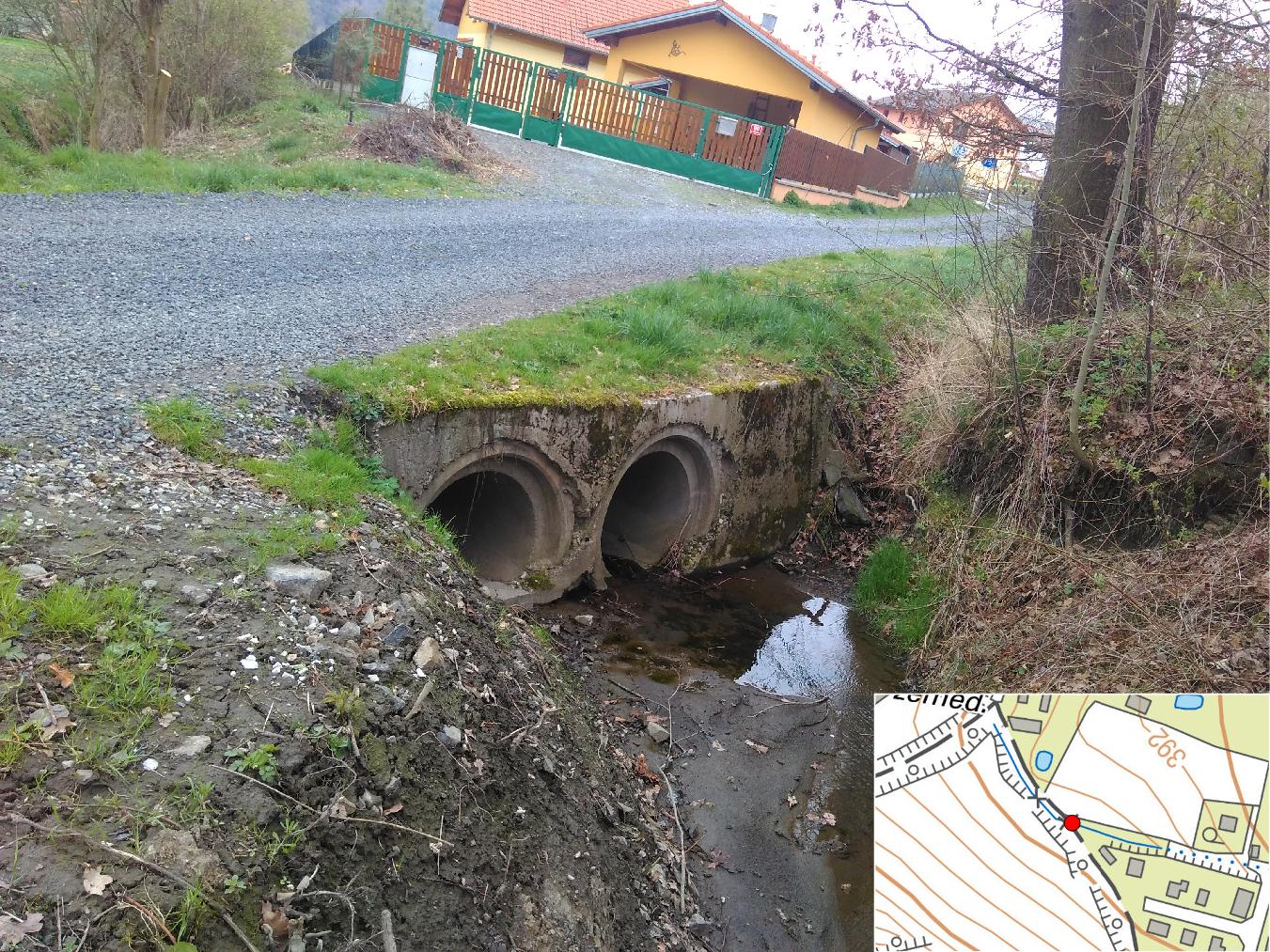

Propustek ve Svrčovci nad č. p. 90

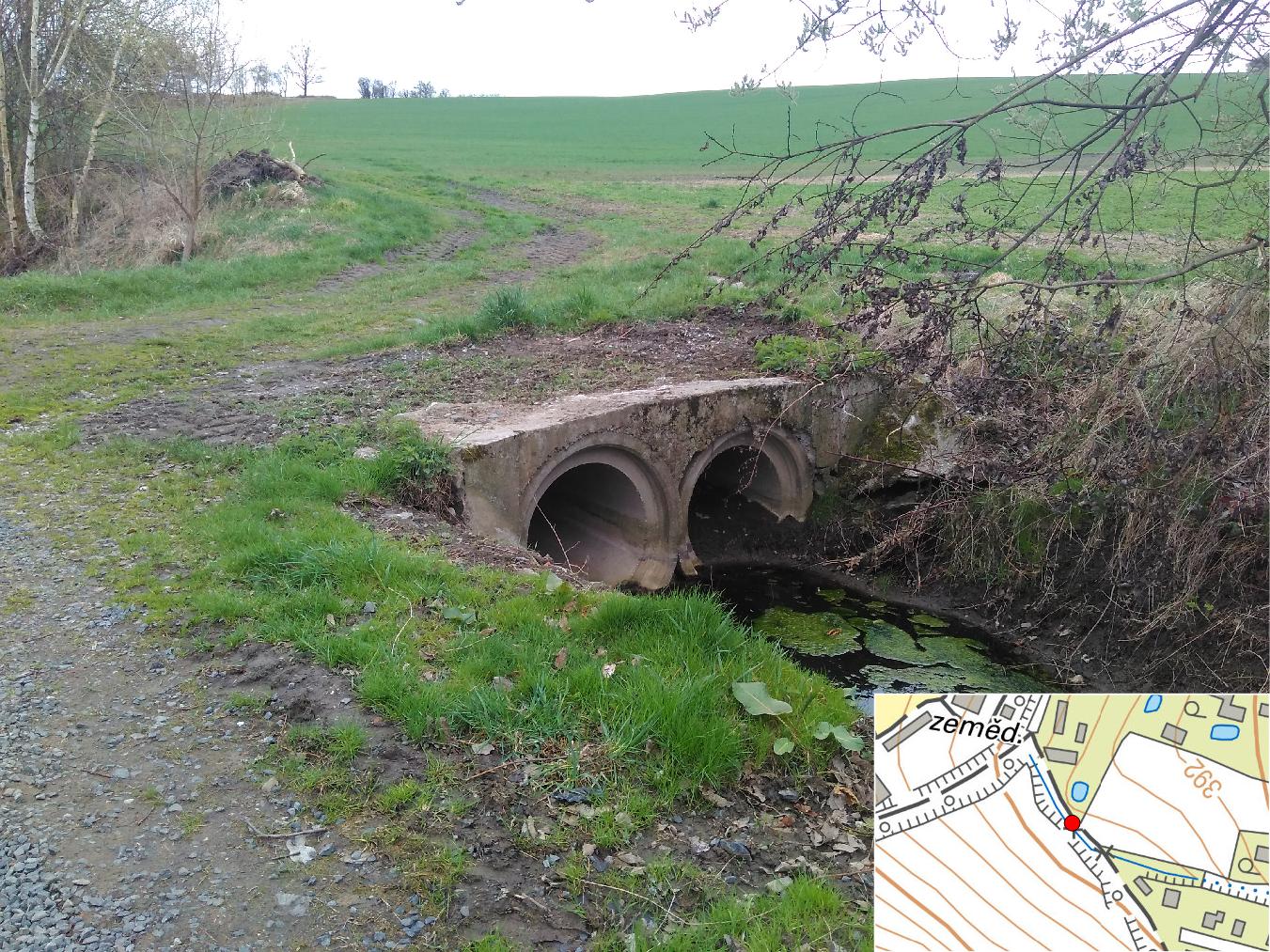

Propustek ve Svrčovci u č. p. 90



Propustek ve Svrčovci na komunikaci směrem na Tajanov



Propustek na cestě směr Tajanov



Propustek na polní cestě směrem na Tajanov

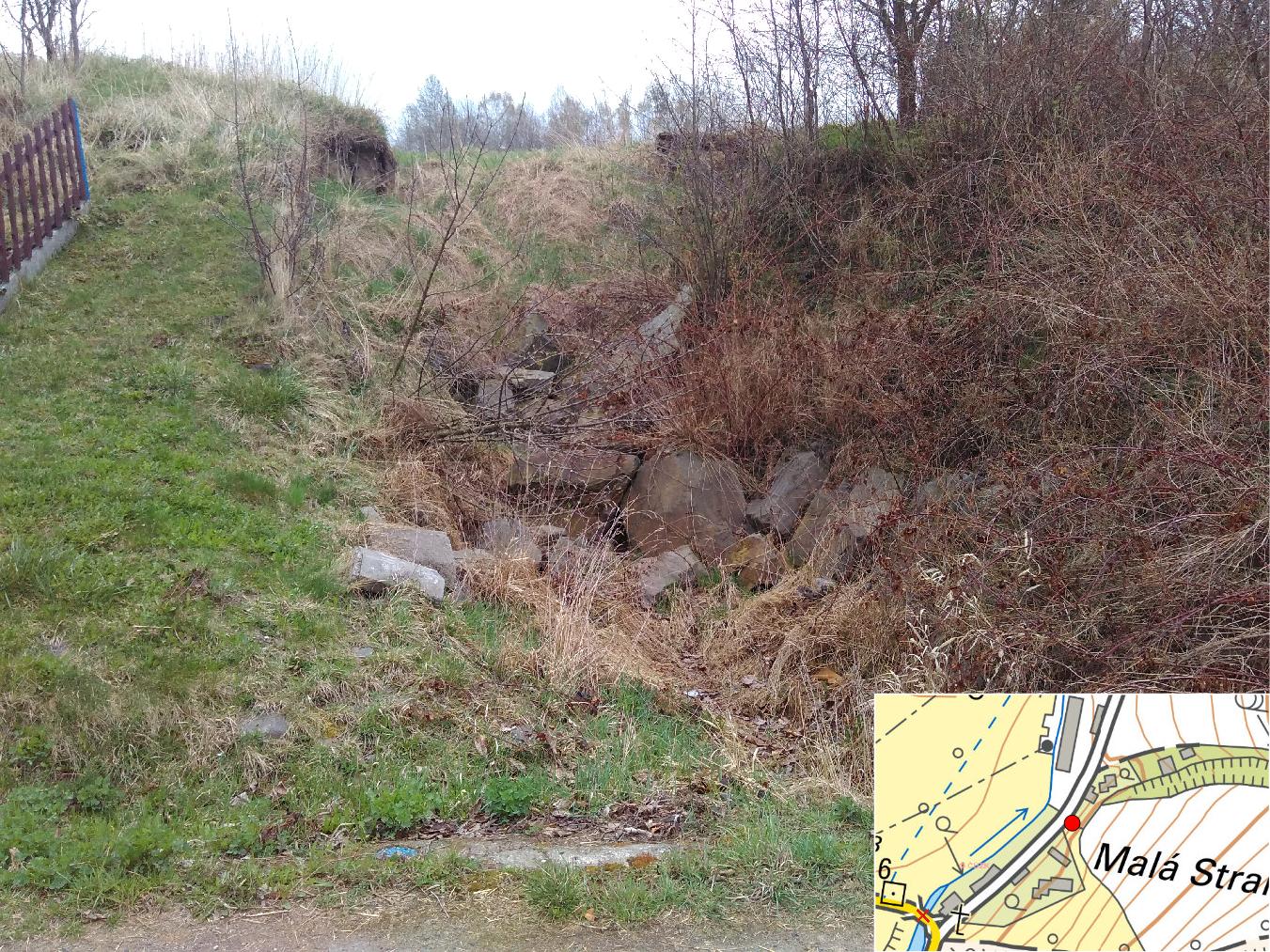

Strž u Malé Strany

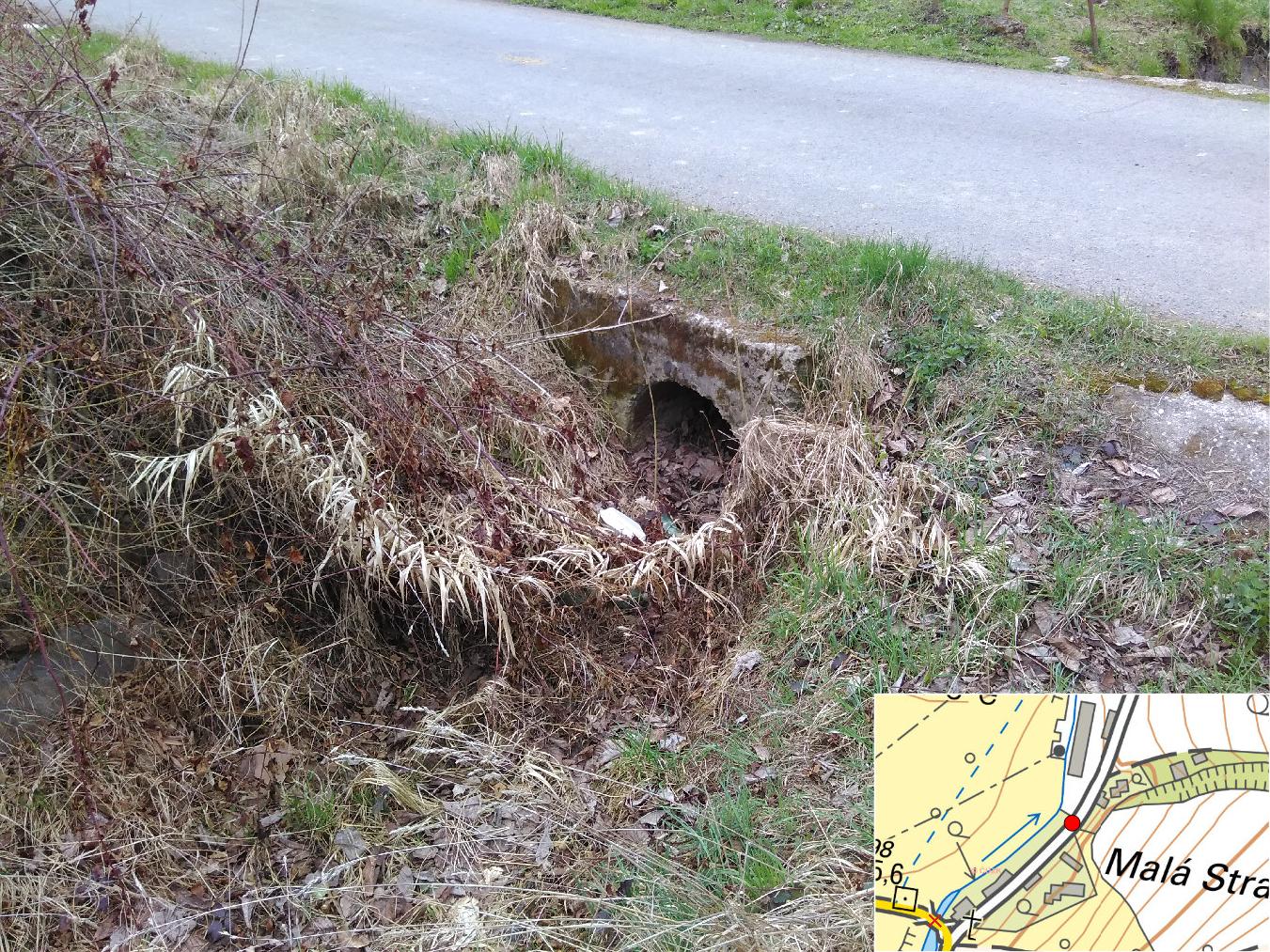

Propustek u strže u Malé Strany



Propustek na toku od Sekrýtu


Místa omezující odtokové poměry v povodňovém plánu obce. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.


 Místa omezující odtokové poměry


Přívalové povodně

Přívalové povodně (anglicky nazývané flash floods), jsou charakteristické svým velmi rychlým vývojem. V časovém období desítek minut až několika hodin dochází zejména na malých vodních tocích k prudkému vzestupu hladiny, avšak po její kulminaci většinou dochází k podobně rychlému poklesu. Vzestupu hladin v tocích předchází často plošný odtok vody po svazích nebo jinak suchými údolnicemi. Nebezpečí přívalových povodní spočívá především v jejich rychlém a často nečekaném nástupu, ale také ve velké rychlosti proudu, který s sebou navíc unáší množství pevného materiálu, jako jsou části stromů a větví, ale i části pobořených domů, mostů aj. Škody tedy vznikají nejen zaplavením, ale také dynamickými účinky proudící vody.

Při intenzivních lokálních srážkách jsou některé části obce ohrožovány splachy z okolních svahů. Během dlouhotrvajících intenzivních srážek může také dojít ke koncentraci přívalových vod a materiálu na obecních komunikacích a k ucpání propustků. Na základě předchozích zkušeností a modelování drah soustředěného odtoku bylo vytipováno sedm lokalit s vysokým rizikem vzniku přívalových povodní. V části Dolany se jedná o místa Pod Bělčem, u hřbitova, u Dolanského mlýna, u cyklostezky, v části Malechov v místě bezejmenného toku a v části Svrčovec v místech Mezi hůrkami a u ZD. »
Kromě uvedených lokalit je v podstatě celé povodí Poleňky zdrojem přívalových povodní. Rychlost nástupu povodňových průtoků je totiž velice rychlá - v řadech minut až desítek minut.
Místa ohrožená přívalovou povodní na území obce Dolany

Následující obrázky ukazují výstup z modelu drah soustředěného odtoku - vytvořeného na datech Digitálního modelu reliéfu 5. generace za pomocí Flow accumulation model v prostředí GRASS GIS. Z obrázků lze identifikovat potenciální lokality vzniku přívalových povodní. Model však nezohledňuje vsak vod do podloží a případná podzemní odvodňovací zařízení (kanalizace, meliorace, apod.), které nedokáže laserové skenování zachytit. Čím tmavší modrá, tím větší objem vody stéká do daného místa (neznamená to však povodeň).

Pro reálné zobrazení povrchového odtoku byl vytvořen 3D model akumulovaného odtoku s vyznačenými místy přívalových povodní, který je k dispozici v digitální verzi povodňovém plánu.
3D Model akumulovaného odtoku (Pozor - dlouho se načítá - cca 1-2 minuty)

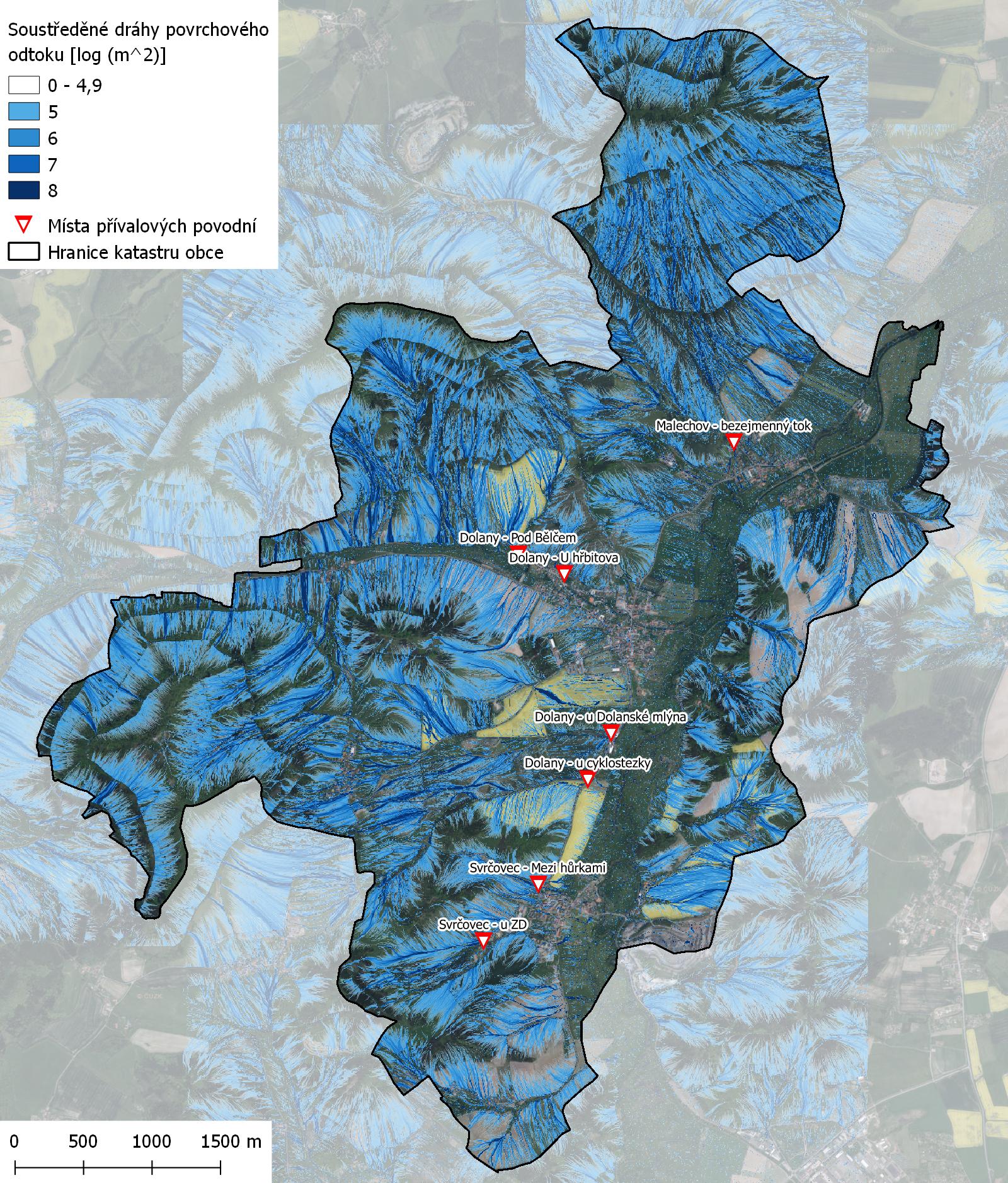

Dráhy soustředěného povrchového odtoku v Dolanech - celkový pohled

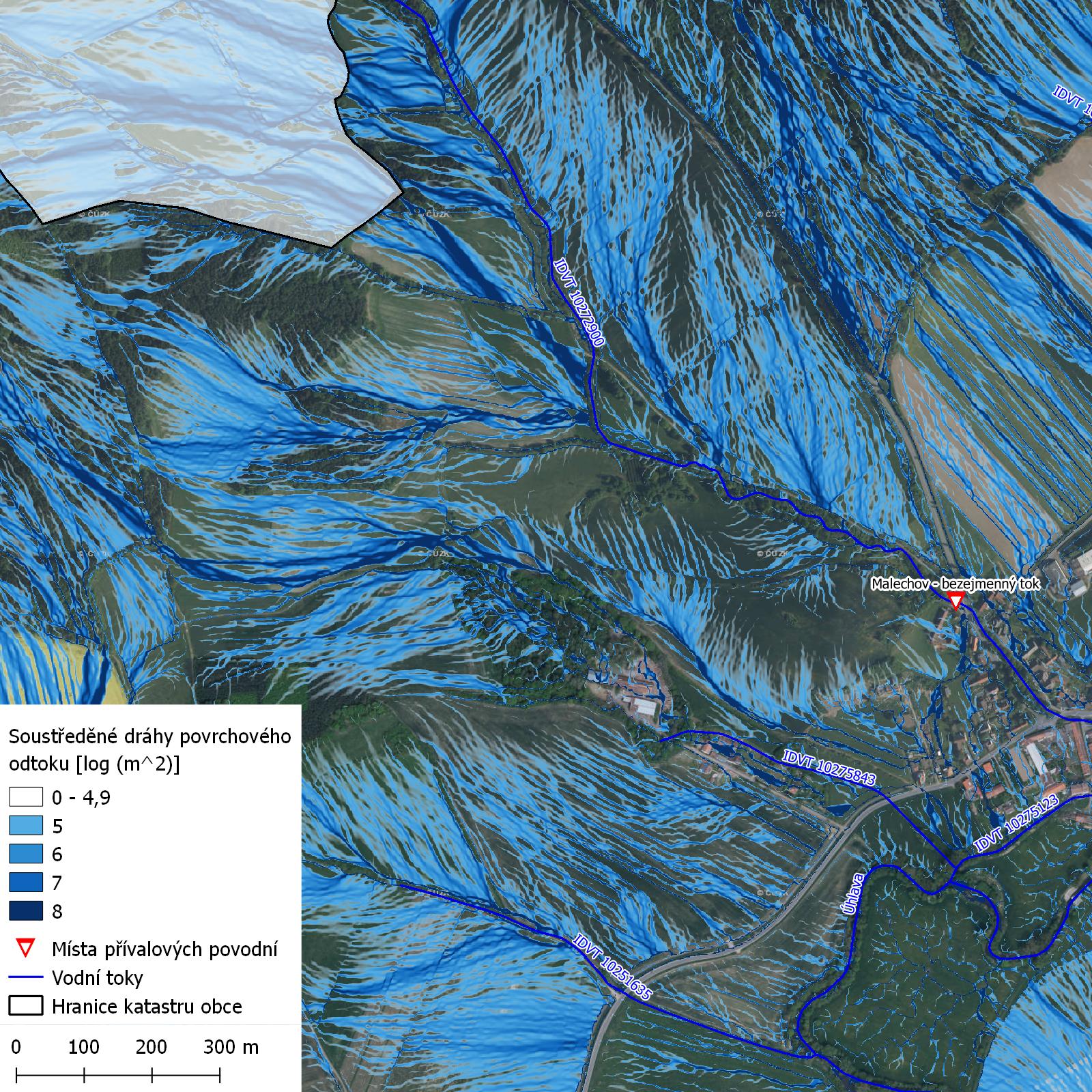

Dráhy soustředěného povrchového odtoku v části Malechov

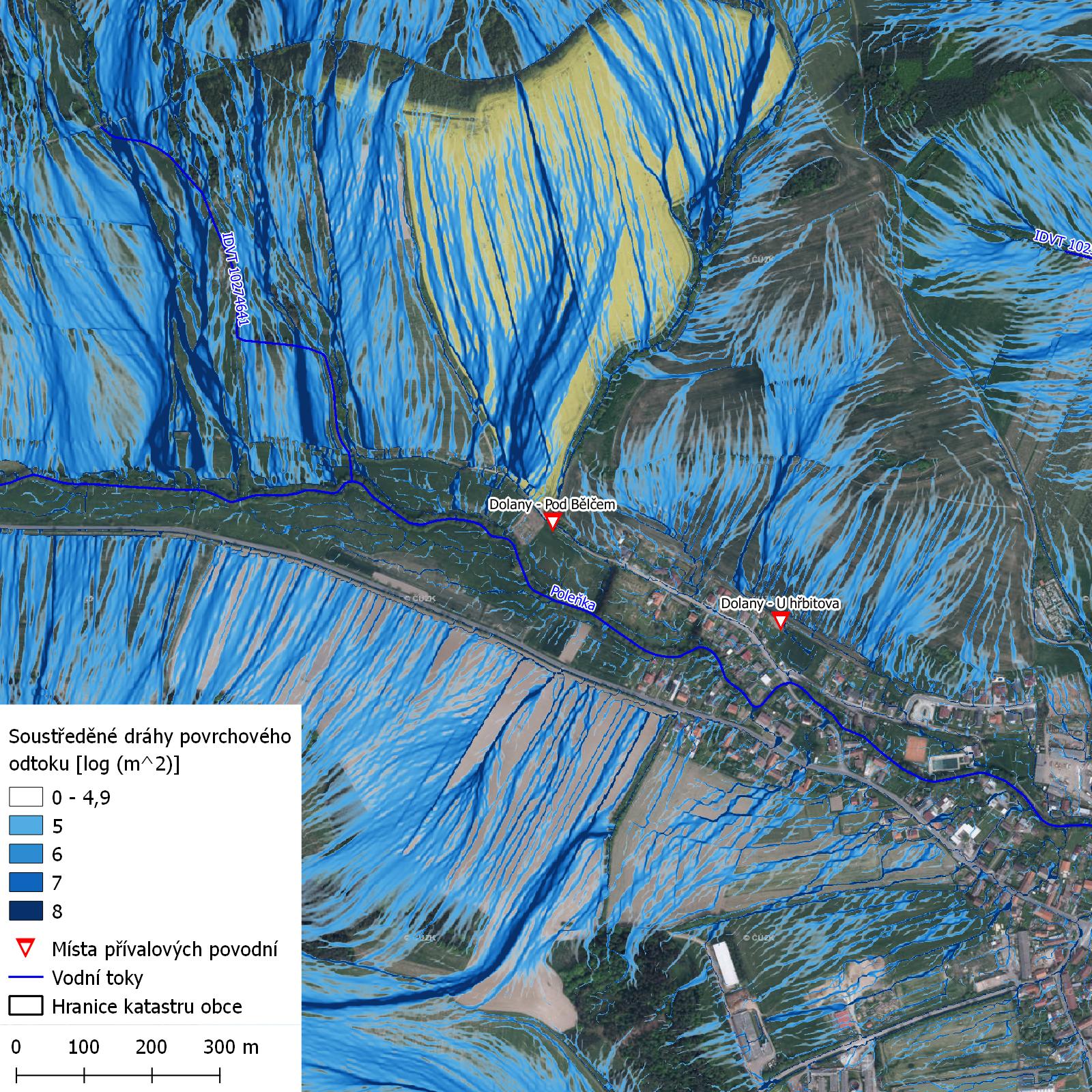

Dráhy soustředěného povrchového odtoku v části Dolany

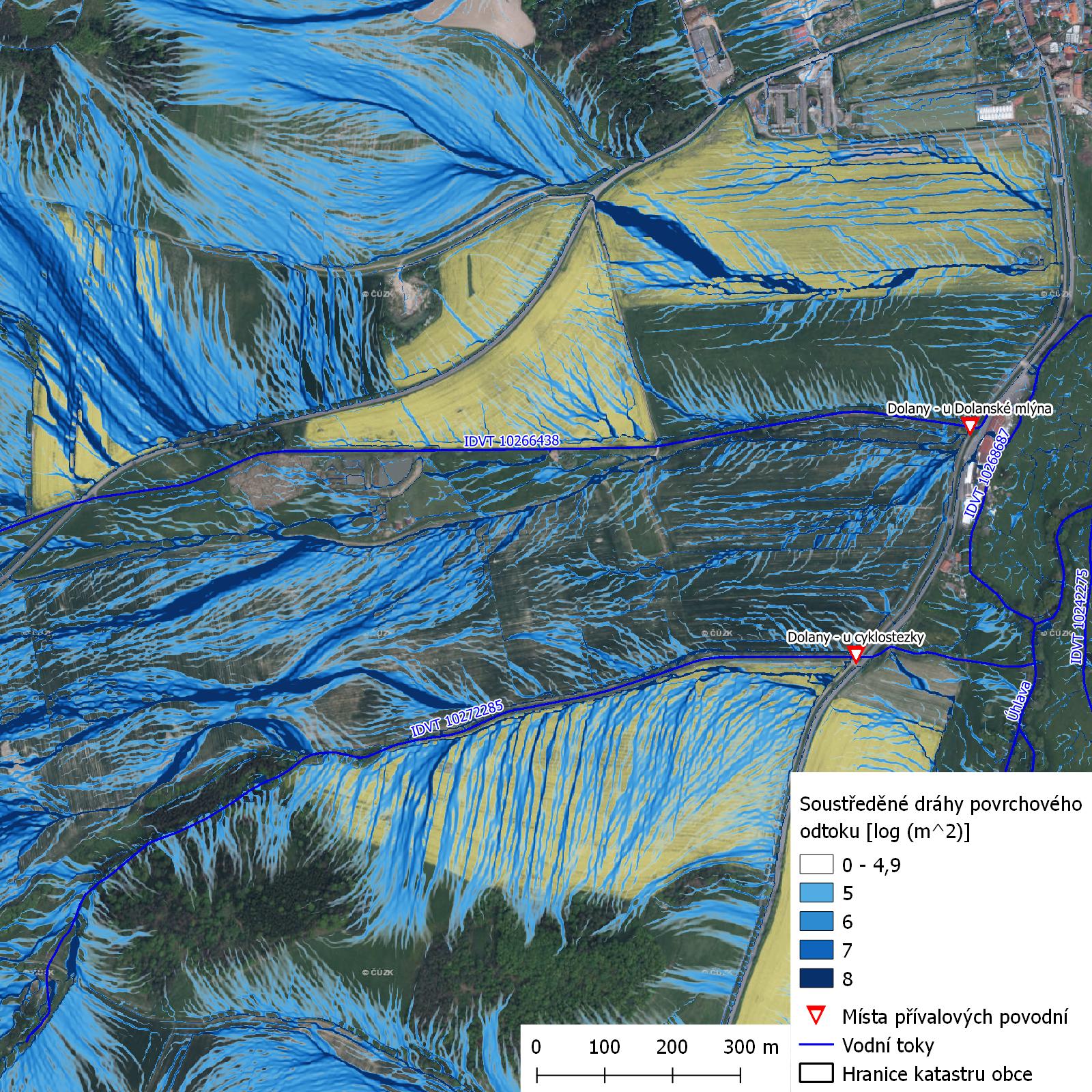

Dráhy soustředěného povrchového odtoku v lokalitě u Dolanského mlýna

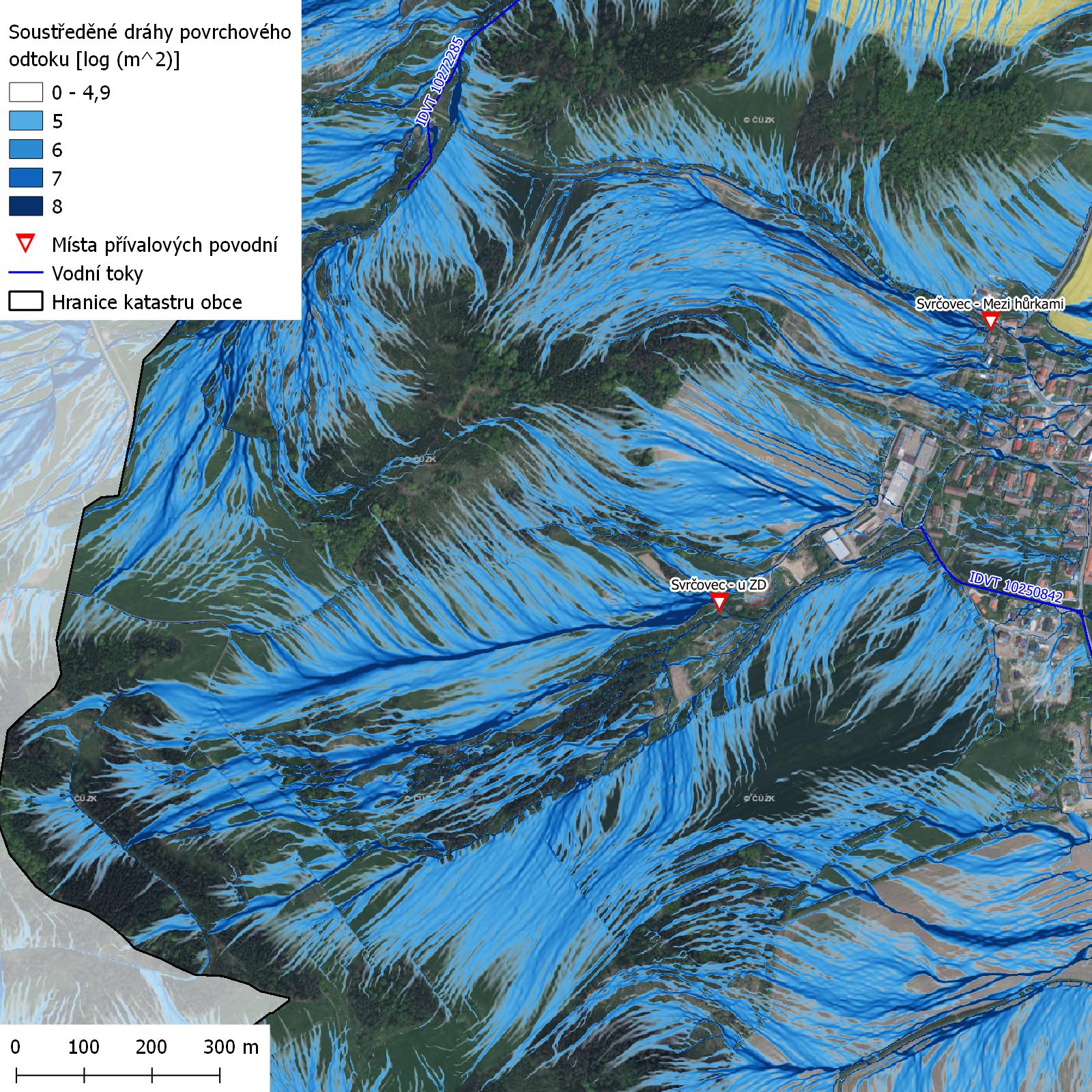

Dráhy soustředěného povrchového odtoku v části Svrčovec

Stanovení míst ohrožení přívalovými povodněmi metodou kritických bodů

Metodou tzv. kritických bodů byla Výzkumným ústavem vodohospodářským, v. v. i. provedena analýza a vyznačeno území, které může být příčinou lokální přívalové povodně při intenzivních deštích. Kritické body byly stanoveny na základě digitálního modelu terénu s rozlišením buňky 10 x 10 m. K zařazení dráhy soustředěného povrchového odtoku do kritického bodu byly zohledněny tři parametry: velikost přispívající plochy (0,3 - 10,0 km2), průměrný sklon přispívající plochy (>= 3,5 %) a podíl plochy orné půdy v povodí (>= 40 %). V případě, že byl podíl orné půdy menší než 40 %, případně byla plocha zcela zalesněna, byly zohledněny pouze dva parametry, a to velikost přispívající plochy (1,0 - 10,0 km2) a průměrný sklon přispívající plochy (>= 5,0 %). Tyto body byly stanoveny pro celé území ČR v měřítku 1: 500 000. »

Zhodnocení vzniku přívalových povodní na území obce Dolany metodou kritických bodů



Charakteristika kritických bodů na území obce Dolany

Kritický bod Průměrný sklon Podíl orné půdy Plocha povodí kritického bodu
11006360 14,621 % 20,386 % 402,90 ha
11006684 17,015 % 46,462 % 36,84 ha
11009450 5,968 % 65,924 % 42,23 ha
Na území obce Dolany byly stanoveny tři kritické body.

Identifikace odtokových linií s přispívající plochou povodí > 5 ha

V rámci projektu "Strategie ochrany před negativními dopady povodní a erozními jevy přírodě blízkými opatřeními v České republice" byla vytvořena mapová kompozice odtokové poměry, z níž je čerpáno v následujícím grafickém výstupu. Jedná se o identifikaci odtokových linií (dráhy přímého povrchového odtoku) s přispívající plochou povodí > 5 ha. Tyto odtokové linie mohou dát za vznik soustředěnému povrchovému odtoku, který může způsobit škody na území obce Dolany. Odtokové linie nezohledňují aktuální využití pozemků ani jiné skutečnosti, které mají vliv na přerušení soustředěného povrchového odtoku.

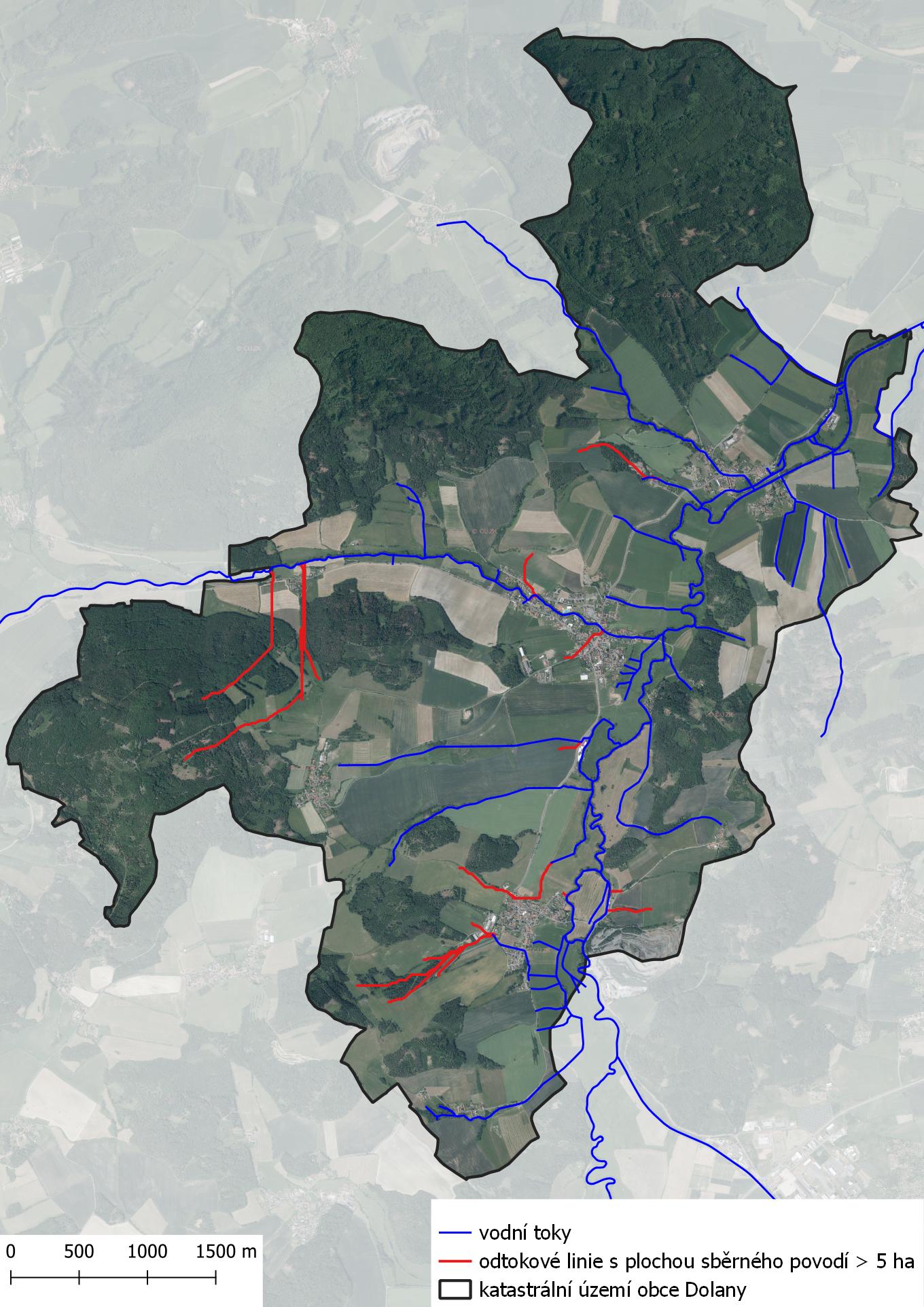

Odtokové linie s plochou sběrného povodí > 5 ha na území obce Dolany

Ke sledování vývoje přívalových povodní slouží následující odkazy:

Místa ohrožená přívalovou povodní v povodňovém plánu obce. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.


 Ledové jevy

Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Výskyt a průběh ledových jevů kontroluje hlídková služba, jež předává informace hlásné službě. Hlásná služba následně informuje správce toku. V manipulačních řádech jednotlivých objektů (jezů) by měla být popsána manipulace v případě výskytu ledových jevů. Při hrozícím nebezpečí vzniku povodně jsou správci toku, případně vodních děl povinni informovat příslušnou povodňovou komisi.

Dle seznamu toků s častými ledovými jevy, zveřejněného Českým Hydrometeorologickým ústavem, se toky na správním území obce neřadí mezi kritické. Přesto je nutné, zejména v období tání, věnovat zvýšenou pozornost všem mostům a lávkám přes koryto toků. Při chodu ledů musí povodňové hlídky sledovat celé toky. Voda vlivem chodu ledů a tvorby ledových bariér může vybřežovat i při malých průtocích.
Místa výskytu ledových jevů na území obce Dolany


Místa výskytu ledových jevů v povodňovém plánu obce. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.


Vodní díla

Vodní díla (viz také ustanovení § 55 Vodního zákona) jsou stavby budované na toku sloužící k jeho využití. Tyto stavby pak bezprostředně více či méně ovlivňují a upravují přirozený průtok vody v korytech přirozených nebo umělých. Hlavními vodními díly ovlivňujícími odtokové poměry jsou:

  • vodní nádrž - prostor vytvořený vzdouvací stavbou na vodním toku, využitím přírodní nebo umělé prohlubně na zemském povrchu nebo ohrazováním části území, určený k akumulaci vody a k řízení odtoku.
  • jez - vzdouvací zařízení vybudované v korytě toku, které v něm trvale nebo dočasně vzdouvá vodu k různým vodohospodářským účelům.
Na území obce Dolany se nenachází žádné významné vodní dílo. Průběh povodňové vlny může být ovlivněn průběhem povodně na vodním díle Nýrsko, které se nachází asi 45 km proti proudu řeky Úhlavy od obce Dolany. »
Seznam významných vodních děl ovlivňujících odtokové poměry na území obce Dolany

Vodní díla v povodňovém plánu obce. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.


Protipovodňová opatření

Na území obce Dolany, v části obce Svrčovec, se nachází ochranná zeď, která je doplněná navýšenými podezdívkami, sypanými hrázemi a mobilním hrazením. Účelem stavby je ochrana části intravilánu Svrčovce před zatopením z řeky Úhlavy a to pro návrhový průtok stoleté povodně. Ochrana je zajišťována zemními hrázemi a železobetonovými zdmi s převýšením 0,5 m nad hladinou návrhové povodně Q100. Celková délka hrází a zdí je 880 m. Součástí stavby je rovněž průleh délky 156 m na pravém břehu Úhlavy v profilu silničního mostu vytvořený ve formě lichoběžníkového koryta se sklony svahů 1 : 8 a s šířkou ve dně 24 m. Na dešťové kanalizaci je zřízena uzavírací šachta, která zároveň slouží k čerpání vnitřních vod do toku. Toto opatření bylo realizováno z důvodu opakovaného zaplavování okolních objektů. Náklady stavby byly cca 23 mil. Kč. »
V budoucnu jsou plánovány dvě suché nádrže v části obce Balkovy pro zachycení povodňové vlny na toku Poleňka.
 Protipovodňová opatření na území obce Dolany
