Odtokové poměry

Vodní tok Svratka má na území městyse Nedvědice oficiálně stanovené záplavové území včetně aktivní zóny ZÚ v úseku ř. km 65,520 - 97,800, které bylo vyhlášené Krajským úřadem Jihomoravského kraje a nabývá účinnosti od 28. 11. 2005  (č. j. JMK 22636/2005 OŽP – Cr). »

Vodní tok Nedvědička má na území městyse Nedvědice oficiálně stanovené záplavové území v úseku ř. km 0,000 - 3,928, které bylo vyhlášené Krajským úřadem Jihomoravského kraje a nabývá účinnosti od 09. 03. 2021 (č. j. JMK 26691/2021). »

Kromě území ohroženého vyššími stavy a průtoky vodních toků představují riziko přívalové srážky a také dlouhotrvající deště, kdy je povodí přesycené. Rozvodnění malých toků má při dlouhotrvajících deštích za následek i zvýšení hladiny Svratky. Potenciálně ohrožené objekty jsou uvedeny v kapitole Charakteristika ohrožených objektů»

Odtokové poměry dále ovlivňují:

  • ploty a skládky materiálů a předmětů v blízkosti vodních toků, a zejména stávající silniční mosty, lávky a přemostění, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod. Ucpáním mostních a jezových profilů předměty plovoucími po hladině dojde ke vzdutí vody nad mostem či jezem a k výraznému zvětšení rozlivu. Dále lze přepokládat, že by mohlo dojít i k poškození mostů, lávek, případně jezů. Z toho důvodu je nutné sledovat všechny tyto objekty, zejména mostní. Technicky lze snížení škod napomoci včasným odstraňováním tzv. spláví – plovoucích předmětů (stromů, keřů, větví, stavebních prvků a různých odpadů) z rizikových profilů koryt vodních toků, zvláště propustků, lávek a mostů a včasným zpevňováním erozí narušených břehů.
  • větší průmyslové areály a areály zemědělských družstev, sklady nebezpečných látek, čistírny odpadních vod, jezy či malé vodní elektrárny a další, které mohou být ohrožujícími objekty v záplavovém území
  • sesuvy půdy, které hrozí při vyšších průtocích zejména v korytech drobných toků ale i v horských úsecích vodohospodářsky významných toků. Sesuv půdy pak způsobí rychlé zanesení koryta buď v místě sesuvu nebo níže na toku a následné vybřežení vody na okolní pozemky
  • výjimečné situace na toku, např. ledové jevy a vodní díla na tocích
Na území městyse Nedvědice bylo stanoveno několik míst, která mohou omezovat odtokové poměry. Jedná se především o mosty, lávky, propustky a jezy»

Místa omezující odtokové poměry na Svratce na území městyse Nedvědice

Název Popis Ř. km
Pevný jez Délka přelivné hrany 22,4 m, kóta koruny přepadu 315,90 m n. m. Kapacitní cca na Q1. 93,927

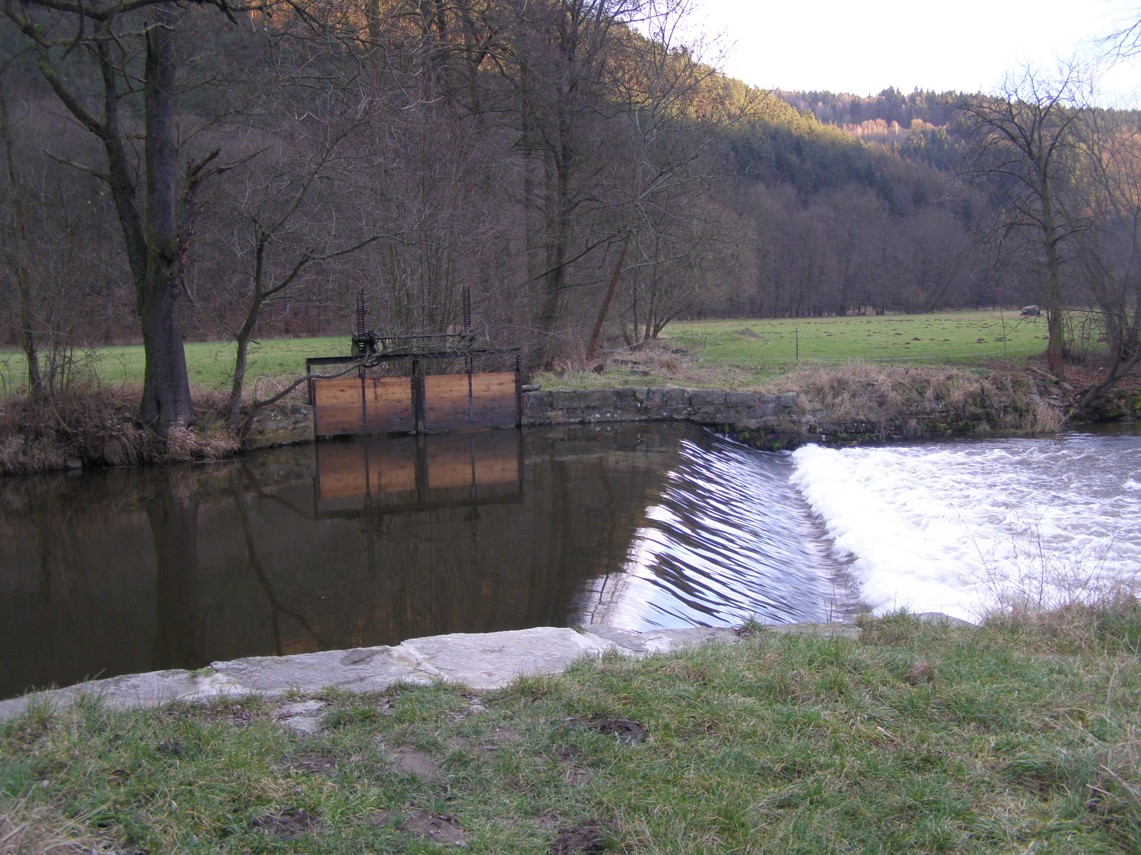

Pevný jez Betonový, délka jezu 37,5 m, kóta koruny přelivu 320,01 m n. m. Nad jezem odbočuje náhon hrazený stavidly. Kapacitní na Q100. 95,485
Cestní most Příhradový, 1 pole, světlost 19,9 m, kóta spodní hrany mostovky 322,58 m n. m. Kapacitní na Q100. 95,588
Silniční most 1 pole, kapacitní na Q100. 95,690

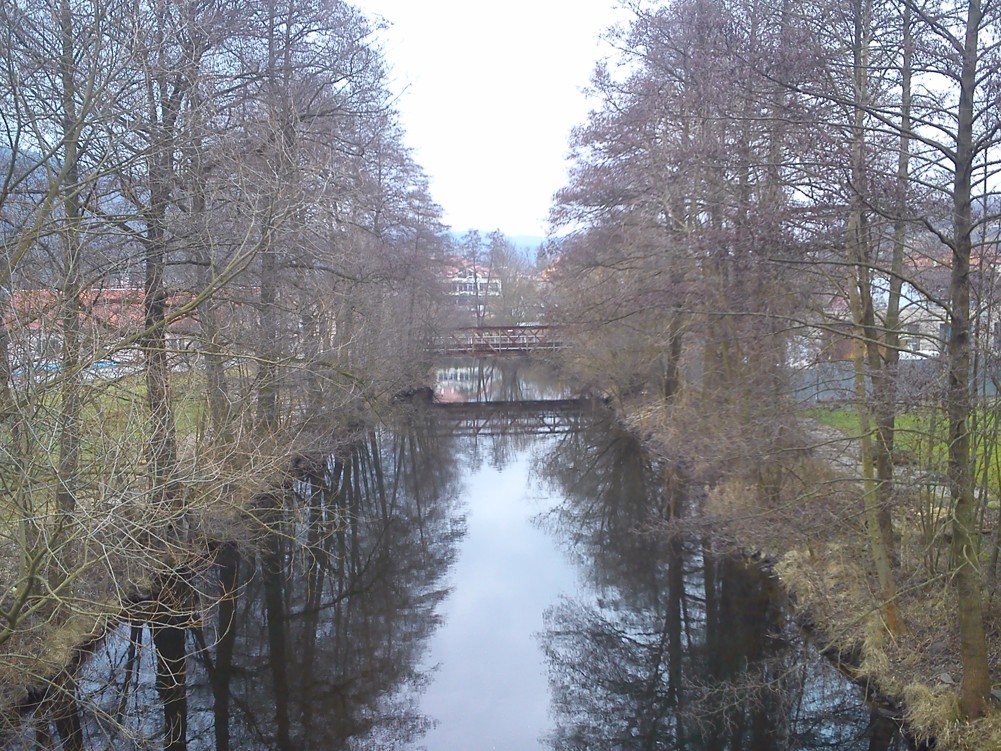

Lávka pro pěší Ocelová, 1 pole světlost 21,2 m, spodní hrana lávky 325,72 m n. m. Kapacitní na Q100. 96,800
Silniční most 1 pole, světlost 25,1 m, spodní hrana mostovky 328,80 m n. m. Kapacitní na Q100. 97,508

Místa omezující odtokové poměry na Nedvědičce na území městyse Nedvědice

Název Popis Ř. km

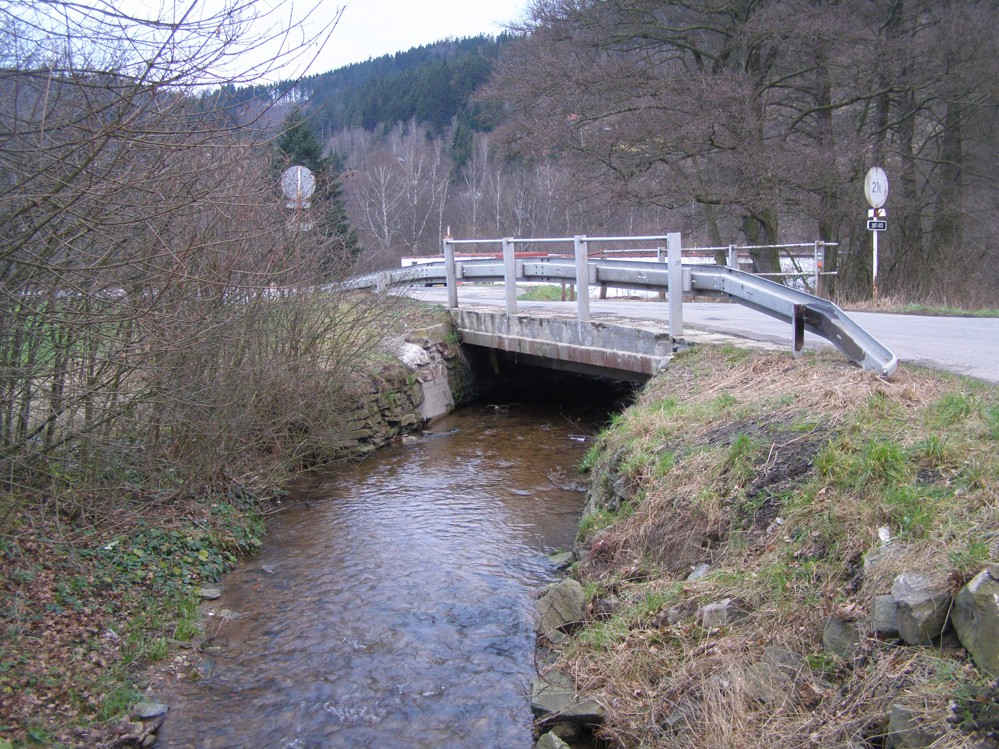

Silniční most Silniční most – železobetonový, délka mostu 12 m, světlost otvoru 10 m. 0,087
ŽB mostek Mostek – železobetonový, délka 13 m, světlost 11 m, výška nade dnem 2,1 m. 0,224

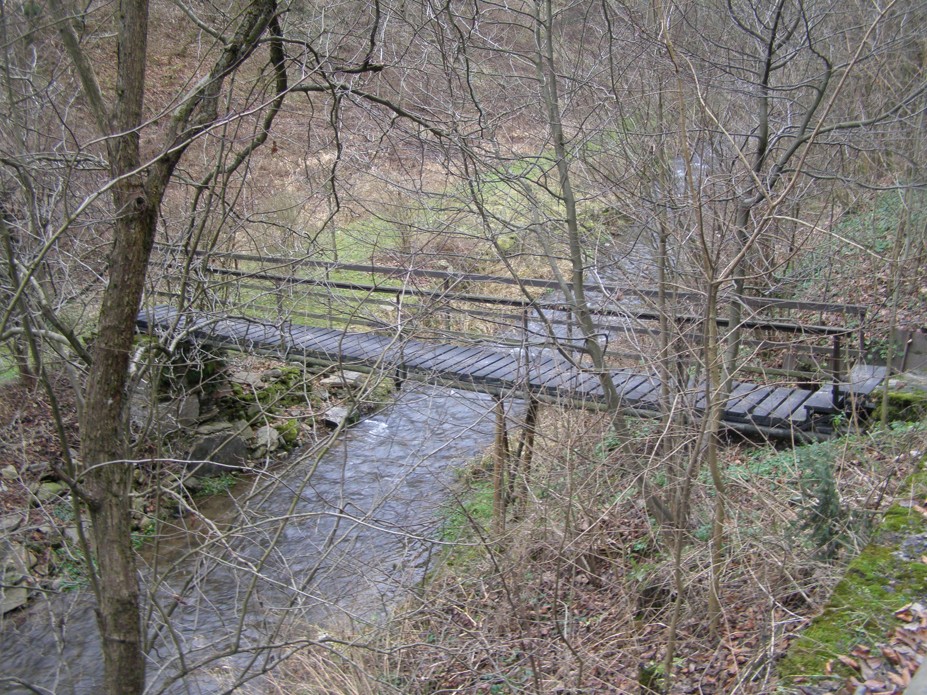

Lávka dřevěná Lávka – dřevěná, délka 11 m, světlost 8 m, výška nade dnem 1,8 m. 0,375
Silniční most Silniční most – klenbový, délka mostu 13 m, světlost 9 m. 0,491
Pevný stupeň Pevný stupeň - betonový obložený kamenem, délka přelivné hrany 10,7 m, spád 1,7 m. 0,600
ŽB lávka Lávka – železobetonová, délka 8 m, světlost 6,5 m. 0,690
Lávka dřevěná Lávka – dřevěná, délka 11 m, světlost 7 m. 0,890
Lávka dřevěná Lávka - dřevěná 1,055
Mostek dřevěný Mostek - dřevěný 1,310
Lávka dřevěná Lávka - dřevěná 1,440
ŽB mostek ŽB - mostek 2,000
Dřevěný krytý most Krytý dřevěný mostek 2,340
ŽB mostek ŽB - mostek 2,700

Místa omezující odtokové poměry na dalších tocích na území městyse Nedvědice

Název Popis Ř. km - tok

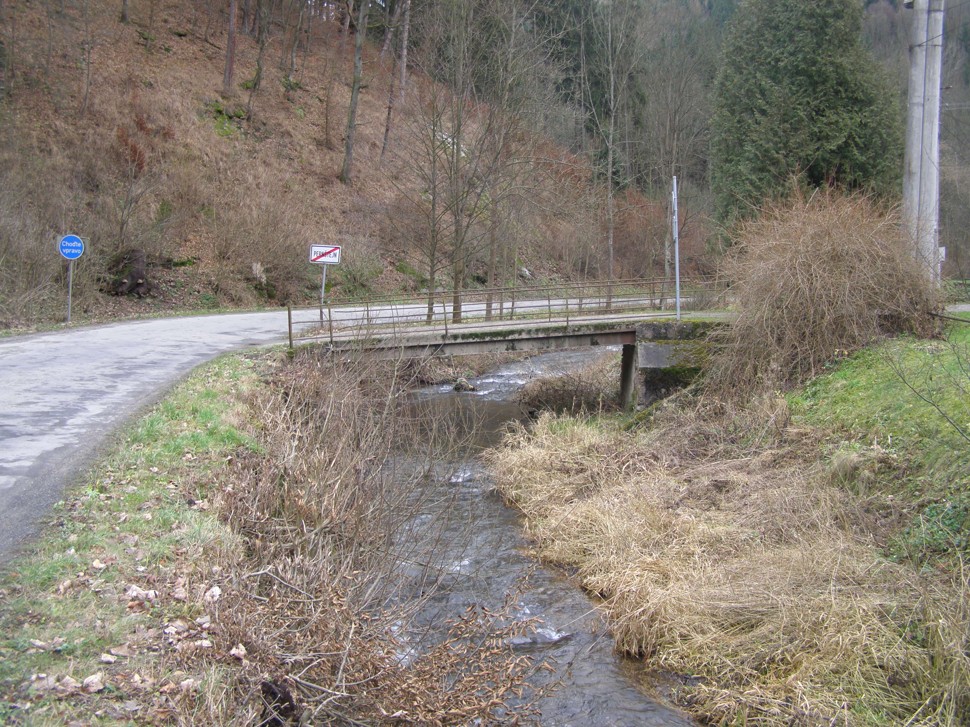

Silniční most Silniční most – světlost 4 m, výška nade dnem 1,4 m. 0,030 - Žlebský p.
Silniční most Silniční most – klenbový, světlost 5 m, výška nade dnem 2,3 m. 0,045 - Smrčecký p.
Silniční most Silniční most – kamenný, klenbový. 0,145 - Smrčecký p.
Propustek Propustek – 2 x DN 1000. 0,150 - Kovářovský p.
Silniční most Silniční most – světlost 5 m, výška nade dnem 1,3 m. 0,180 - Chlébský p.
Místa omezující odtokové poměry na území městyse Nedvědice

Místa omezující odtokové poměry v povodňovém plánu městyse. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.


Místa omezující odtokové poměry




Přívalové povodně

Přívalové povodně (anglicky nazývané flash floods), jsou charakteristické svým velmi rychlým vývojem. V časovém období desítek minut až několika hodin dochází zejména na malých vodních tocích k prudkému vzestupu hladiny, avšak po její kulminaci většinou dochází k podobně rychlému poklesu. Vzestupu hladin v tocích předchází často plošný odtok vody po svazích nebo jinak suchými údolnicemi. Nebezpečí přívalových povodní spočívá především v jejich rychlém a často nečekaném nástupu, ale také ve velké rychlosti proudu, který s sebou navíc unáší množství pevného materiálu, jako jsou části stromů a větví, ale i části pobořených domů, mostů aj. Škody tedy vznikají nejen zaplavením, ale také dynamickými účinky proudící vody.

Při intenzivních lokálních srážkách jsou některé části městyse Nedvědice ohrožovány splachy na lehce ukloněných polí. Často také dochází ke koncentraci přívalových vod a materiálu na obecních komunikacích a k ucpání propustků. Nejvíce ohroženo je však povodí Žlebského potoka v jihozápadní části městyse u č. p. 99, kde je taktéž stanoven i kritický bod. »

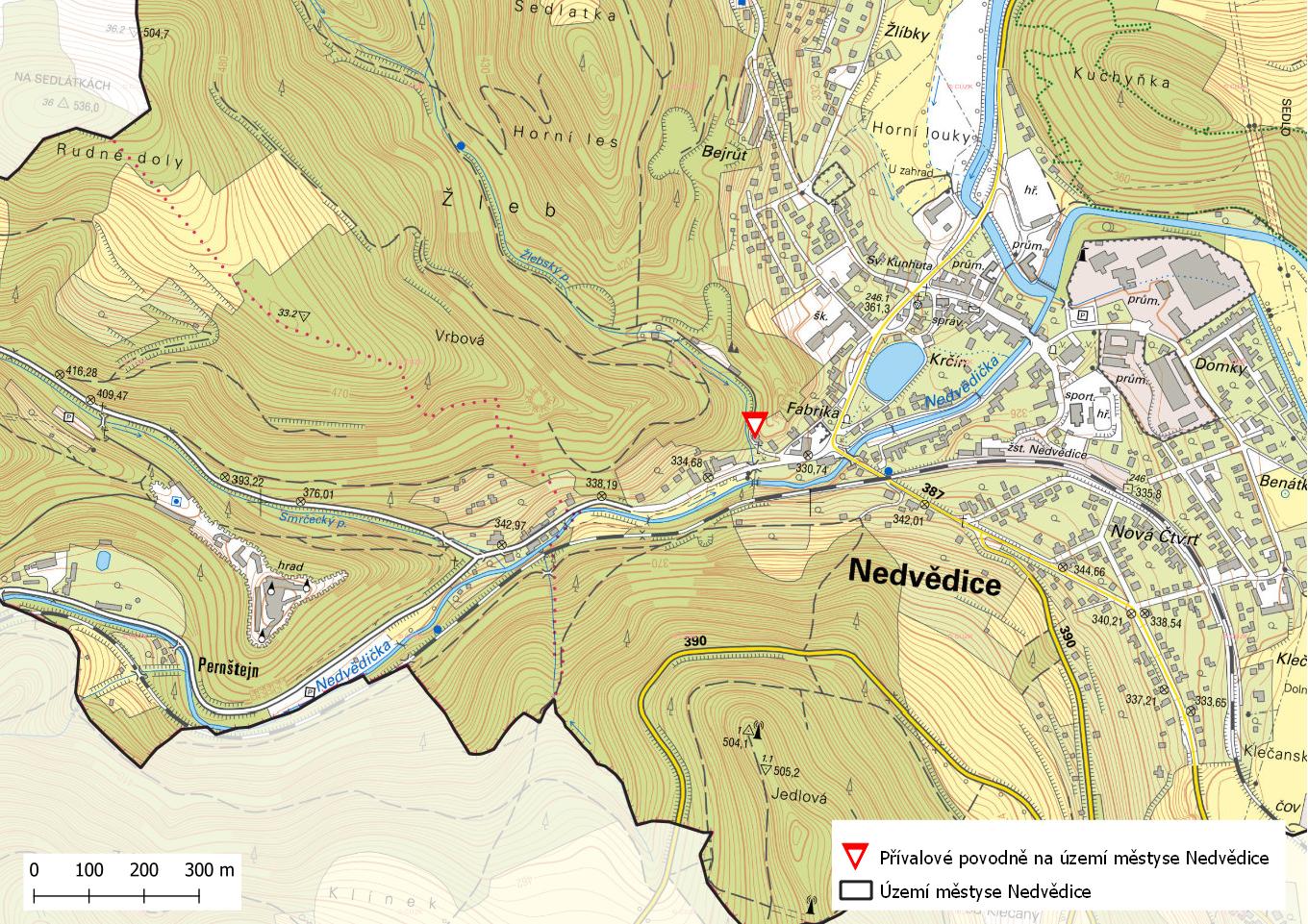

Místa ohrožená přívalovou povodní na území městyse Nedvědice

Stanovení míst ohrožení přívalovými povodněmi metodou kritických bodů

Metodou tzv. kritických bodů byla Výzkumným ústavem vodohospodářským, v. v. i. provedena analýza a vyznačeno území, které může být příčinou lokální přívalové povodně při intenzivních deštích. Kritické body byly stanoveny na základě digitálního modelu terénu s rozlišením buňky 10 x 10 m. K zařazení dráhy soustředěného povrchového odtoku do kritického bodu byly zohledněny tři parametry: velikost přispívající plochy (0,3 - 10,0 km2), průměrný sklon přispívající plochy (větší než 3,5 %) a podíl plochy orné půdy v povodí (větší než 40 %). V případě, že byl podíl orné půdy menší než 40 %, případně byla plocha zcela zalesněna, byly zohledněny pouze dva parametry, a to velikost přispívající plochy (1,0 - 10,0 km2) a průměrný sklon přispívající plochy (větší než 5,0 %). Tyto body byly stanoveny pro celé území ČR v měřítku 1:500 000. »

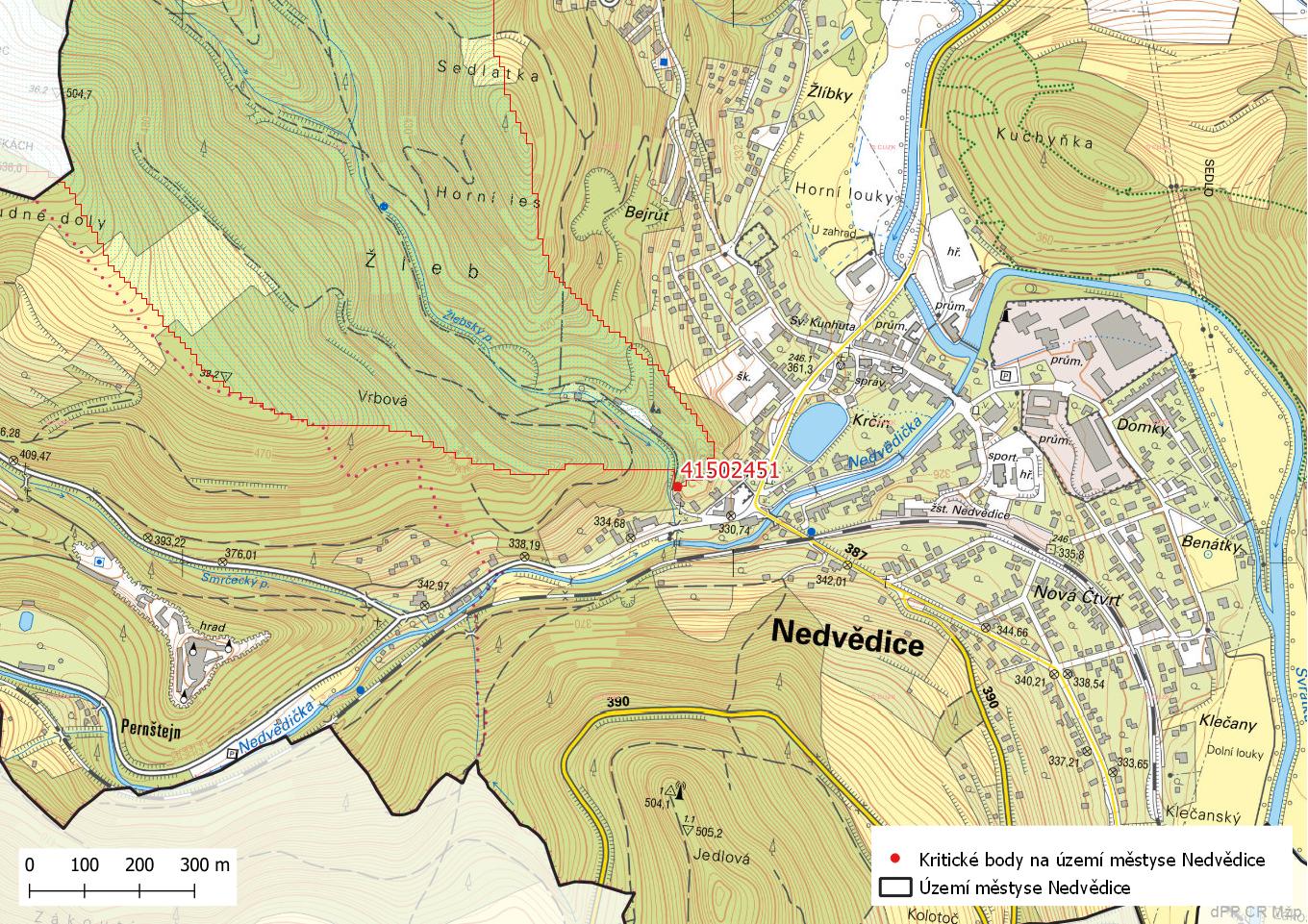

Zhodnocení vzniku přívalových povodní na území městyse Nedvědice metodou kritických bodů

Charakteristika kritických bodů na území městyse Nedvědice

Kritický bod Průměrný sklon Podíl orné půdy Plocha povodí kritického bodu
41502451 21,1 % 18,1 % 529,2 ha
Na území městyse Nedvědice byl stanoven jeden kritický bod:
  • Kritický bod 41502451 - povodí Žlebského potoka v jihozápadní části městyse u č. p. 99.

Identifikace odtokových linií s přispívající plochou povodí větší než 5 ha

V rámci projektu "Strategie ochrany před negativními dopady povodní a erozními jevy přírodě blízkými opatřeními v České republice" byla vytvořena mapová kompozice "Odtokové poměry" z níž je čerpáno v následujícím grafickém výstupu. Jedná se o identifikaci odtokových linií (drah přímého povrchového odtoku) s minimální přispívající plochou povodí větší než 5 ha. Tyto odtokové linie mohou být kritické v případě přívalové srážky na území městyse Nedvědice. Odtokové linie nezohledňují aktuální využití pozemků ani jiné skutečnosti, které mají vliv na přerušení soustředěného povrchového odtoku.

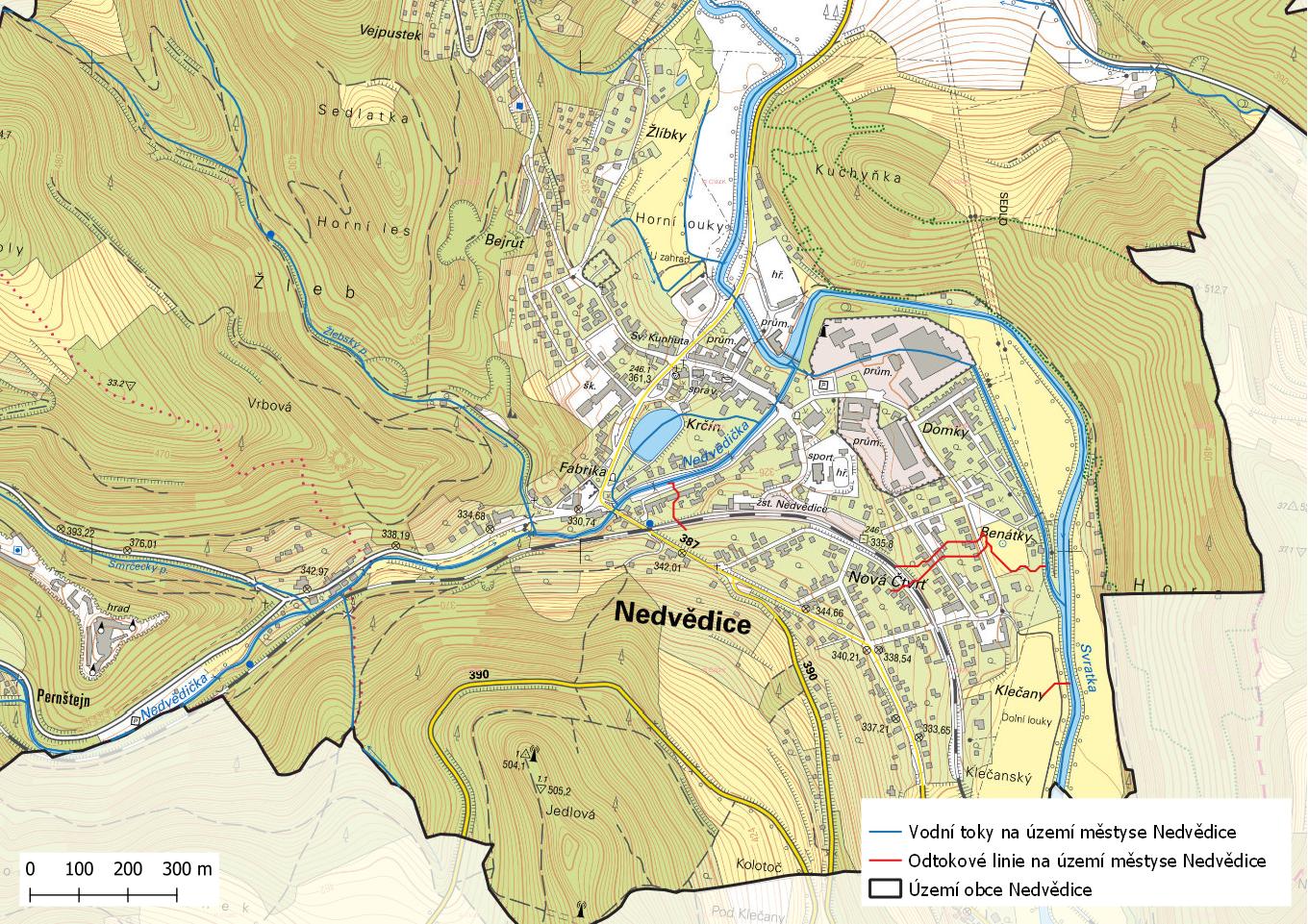

Odtokové linie na území městyse Nedvědice s přispívající plochou povodí větší než 5 ha

Ke sledování vývoje přívalových povodní slouží následující odkazy:

Místa ohrožená přívalovou povodní v povodňovém plánu městyse. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.



Ledové jevy

Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Výskyt a průběh ledových jevů kontroluje hlídková služba, jež předává informace hlásné službě. Hlásná služba následně informuje správce toku. V manipulačních řádech jednotlivých objektů (jezů) by měla být popsána manipulace v případě výskytu ledových jevů. Při hrozícím nebezpečí vzniku povodně jsou správci toku, případně vodních děl povinni informovat příslušnou povodňovou komisi.

Dle seznamu toků s častými ledovými jevy, zveřejněného Českým hydrometeorologickým ústavem, nepatří toky ve správním území městyse Nedvědice mezi kritické. Přesto je nutné, zejména v období tání, věnovat zvýšenou pozornost všem mostům a lávkách přes koryto vodoteče. Při chodu ledů musí povodňové hlídky sledovat celé toky. Voda vlivem chodu ledů a tvorby ledových bariér může vybřežovat i při malých průtocích. Ledové bariéry se mohou vytvářet zejména nad pevnými stupni na Svratce a na všech mostech a lávkách, které mají podpěry.
Místa výskytu ledových jevů na území městyse Nedvědice


Místa výskytu ledových jevů v povodňovém plánu městyse. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.




Vodní díla

Vodní díla (viz také ustanovení § 55 Vodního zákona) jsou stavby budované na toku sloužící k jeho využití. Tyto stavby pak bezprostředně více či méně ovlivňují a upravují přirozený průtok vody v korytech přirozených nebo umělých. Hlavními vodními díly ovlivňujícími odtokové poměry jsou:

  • vodní nádrž - prostor vytvořený vzdouvací stavbou na vodním toku, využitím přírodní nebo umělé prohlubně na zemském povrchu nebo ohrazováním části území, určený k akumulaci vody a k řízení odtoku.
  • jez - vzdouvací zařízení vybudované v korytě toku, které v něm trvale nebo dočasně vzdouvá vodu k různým vodohospodářským účelům.
Na území městyse Nedvědice se nachází jedno vodní dílo. Jedná se o boční nádrž Obecní rybník v centu městyse, která je napájená vodním tokem Nedvědička a nijak výrazně neovlivňuje odtokové poměry na území městyse ani nezhoršuje průběh povodně. Avšak cca 10 km nad městysem se na vodním toku Svratka nacházejí vodní díla Vír I (I. kategorie TBD) a Vír II., které by v případě havárie mohly být pro území městyse ohrožující. »
 Seznam významných vodních děl ovlivňujících odtokové poměry na území městyse Nedvědice

Vodní díla v povodňovém plánu městyse. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.
