Odtokové poměry
Vodní tok Ludkovický p. má na území obce Biskupice oficiálně stanovené záplavové území v úseku ř. km 0,000 - 12,355, které bylo vyhlášené Krajským úřadem Zlínského kraje a nabývá platnosti od 2. 8. 2004 (č. j. KUZL 7823/2004 ŽPZE-DZ). »
Vodní tok Luhačovický p. má na území obce Biskupice oficiálně stanovené záplavové území včetně aktivní zóny ZÚ v úseku ř. km 0,000 - 25,081, které bylo vyhlášené Krajským úřadem Zlínského kraje a nabývá platnosti od 17. 6. 2014 (č. j. KUZL 14911/2014). »
Kromě území ohroženého vyššími stavy a průtoky vodních toků představují riziko přívalové srážky a také dlouhotrvající deště, kdy je povodí přesycené. Rozvodnění malých toků má při dlouhotrvajících deštích za následek i zvýšení hladin Ludkovického a Luhačovického potoka. Kromě povodní způsobených zvýšenou hladinou toků je obec Biskupice ohrožena i zvláštní povodní na vodních dílech Ludkovice a Luhačovice. Potenciálně ohrožené objekty jsou uvedeny v kapitole Charakteristika ohrožených objektů. »
Odtokové poměry dále ovlivňují:
- ploty a skládky materiálů a předmětů v blízkosti vodních toků, a zejména stávající silniční mosty, lávky a přemostění, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod. Ucpáním mostních a jezových profilů předměty plovoucími po hladině dojde ke vzdutí vody nad mostem či jezem a k výraznému zvětšení rozlivu. Dále lze přepokládat, že by mohlo dojít i k poškození mostů, lávek, případně jezů. Z toho důvodu je nutné sledovat všechny tyto objekty, zejména mostní. Technicky lze snížení škod napomoci včasným odstraňováním tzv. spláví – plovoucích předmětů (stromů, keřů, větví, stavebních prvků a různých odpadů) z rizikových profilů koryt vodních toků, zvláště propustků, lávek a mostů a včasným zpevňováním erozí narušených břehů.
- větší průmyslové areály a areály zemědělských družstev, sklady nebezpečných látek, čistírny odpadních vod, jezy či malé vodní elektrárny a další, které mohou být ohrožujícími objekty v záplavovém území
- sesuvy půdy, které hrozí při vyšších průtocích zejména v korytech drobných toků ale i v horských úsecích vodohospodářsky významných toků. Sesuv půdy pak způsobí rychlé zanesení koryta buď v místě sesuvu nebo níže na toku a následné vybřežení vody na okolní pozemky
- výjimečné situace na toku, např. ledové jevy a vodní díla na tocích
Jelikož území obce leží v karpatském flyšovém pásmu, tak je díky charakteru podloží (rytmické střídání pískovců a jílovců) velice náchylné ke svahovým sesuvům. Ty zejména mohou hrozit v době vysokých úhrnů srážek, kdy dochází k saturaci podloží a vlivem vyšší hmotnosti a zároveň menšímu tření vrstev může dojít k menším či větším sesuvům. V době vysokých úhrnů srážek nebo za povodní je potřeba kontrolovat stabilitu svahů na území obce - zejména v okolí obytných budov a podél vodních toků. Česká geologická služba zmapovala na území obce několik aktivních i stabilizovaných sesuvů, které jsou dostupné jako dotazovatelná vrstva na jejich internetových stránkách - http://mapy.geology.cz/svahove_nestability/. Mapová vrstva sesuvných území je také dostupná v mapové prohlížečce digitálního povodňového plánu obce. »
Na území obce je evidováno několik svahových sesuvů, přičemž jsou zde sesuvy aktivní, dočasně uklidněné i uklidněné.
Při terénním průzkumu koryt vodních toků na území obce Biskupice bylo identifikováno několik kritických míst omezující odtokové poměry, z nichž nejkritičtější jsou:
Místa omezující odtokové poměry na území obce Biskupice

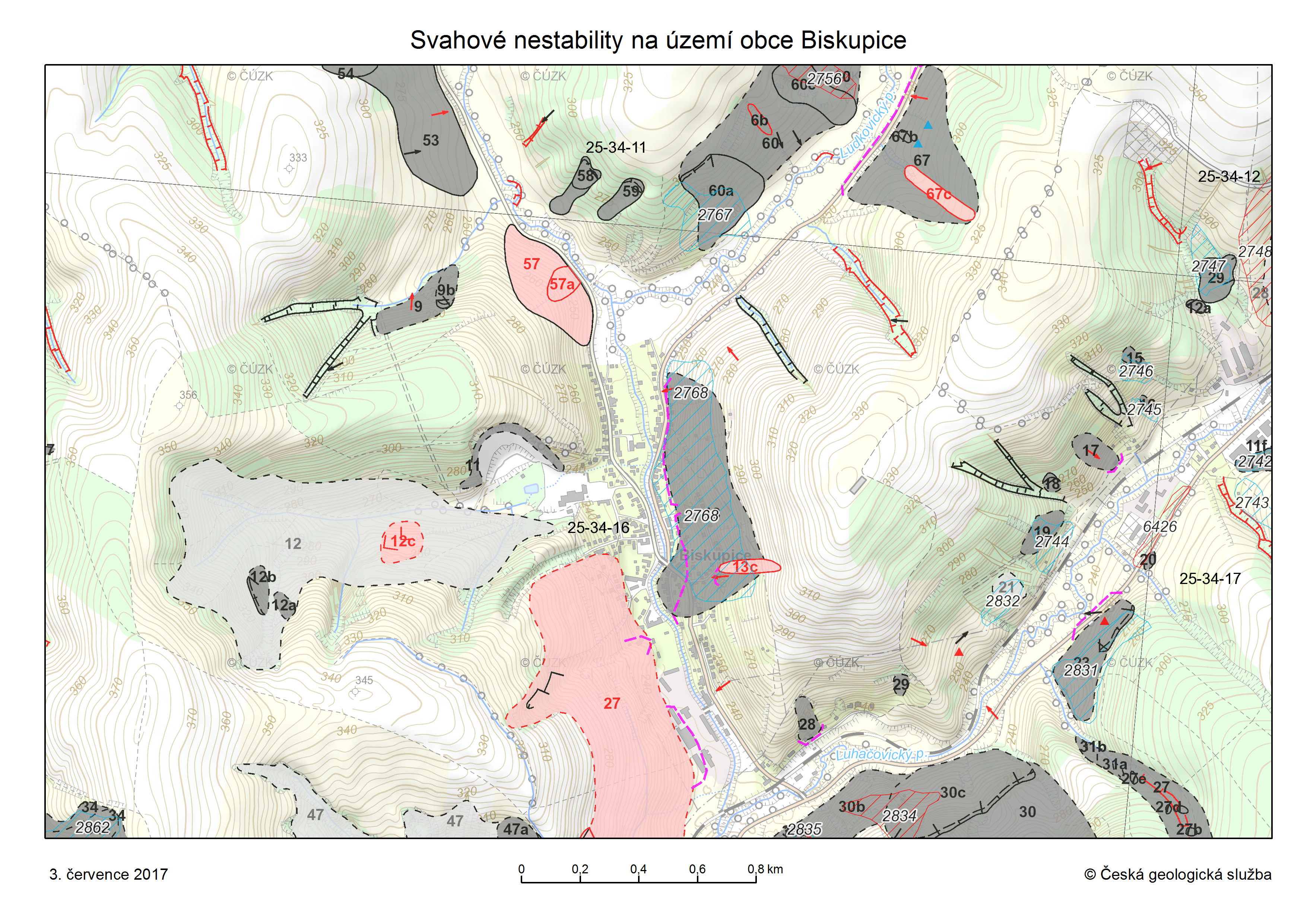

Mapa svahových nestabilit v okolí obce Biskupice
Přívalové povodně
Přívalové povodně (anglicky nazývané flash floods), jsou charakteristické svým velmi rychlým vývojem. V časovém období desítek minut až několika hodin dochází zejména na malých vodních tocích k prudkému vzestupu hladiny, avšak po její kulminaci většinou dochází k podobně rychlému poklesu. Vzestupu hladin v tocích předchází často plošný odtok vody po svazích nebo jinak suchými údolnicemi. Nebezpečí přívalových povodní spočívá především v jejich rychlém a často nečekaném nástupu, ale také ve velké rychlosti proudu, který s sebou navíc unáší množství pevného materiálu, jako jsou části stromů a větví, ale i části pobořených domů, mostů aj. Škody tedy vznikají nejen zaplavením, ale také dynamickými účinky proudící vody.
Při intenzivních lokálních srážkách jsou některé části obce ohrožovány splachy na mírně ukloněných polí. Často také dochází ke koncentraci přívalových vod a materiálu na obecních komunikacích a k ucpání propustků. Bylo identifikováno zejména jedno místo, odkud přicházejí přívalové povodně, které se nachází západně od intravilánu. »
Místa ohrožená přívalovou povodní na území obce Biskupice
Stanovení míst ohrožení přívalovými povodněmi metodou kritických bodů
Metodou tzv. kritických bodů byla Výzkumným ústavem vodohospodářským, v. v. i. provedena analýza a vyznačeno území, které může být příčinou lokální přívalové povodně při intenzivních deštích. Kritické body byly stanoveny na základě digitálního modelu terénu s rozlišením buňky 10 x 10 m. K zařazení dráhy soustředěného povrchového odtoku do kritického bodu byly zohledněny tři parametry: velikost přispívající plochy (0,3 - 10,0 km2), průměrný sklon přispívající plochy (>= 3,5 %) a podíl plochy orné půdy v povodí (>= 40 %). V případě, že byl podíl orné půdy menší než 40 %, případně byla plocha zcela zalesněna, byly zohledněny pouze dva parametry, a to velikost přispívající plochy (1,0 - 10,0 km2) a průměrný sklon přispívající plochy (>= 5,0 %). Tyto body byly stanoveny pro celé území ČR v měřítku 1: 500 000. »
Zhodnocení vzniku přívalových povodní na území obce Biskupice metodou kritických bodů
Na území obce Biskupice byl stanoven jeden kritický bod:
- Kritický bod 41203270 - nachází se na západním okraji intravilánu obce Biskupice, nedaleko od obecního úřadu v těsné blízkosti lesního porostu.
Charakteristika kritických bodů na území obce Biskupice
| Kritický bod | Průměrný sklon | Podíl orné půdy | Plocha povodí kritického bodu |
| 41 203 270 | 15,705 % | 38,149 % | 133,64 ha |
Identifikace odtokových linií s přispívající plochou povodí > 5 ha
V rámci projektu "Strategie ochrany před negativními dopady povodní a erozními jevy přírodě blízkými opatřeními v České republice" byla vytvořena mapová kompozice odtokové poměry, z níž je čerpáno v následujícím grafickém výstupu. Jedná se o identifikaci odtokových linií (dráhy přímého povrchového odtoku) s přispívající plochou povodí > 5 ha. Tyto odtokové linie mohou dát za vznik soustředěnému povrchovému odtoku, který může způsobit škody na území obce Biskupice. Odtokové linie nezohledňují aktuální využití pozemků ani jiné skutečnosti, které mají vliv na přerušení soustředěného povrchového odtoku.
Odtokové linie s plochou sběrného povodí > 5 ha na území obce Biskupice
Území obce Biskupice je na několika místech ohrožována povrchovým odtokem vod při prudkých deštích. Následující obrázky ukazují výstup z modelu drah soustředěného odtoku - vytvořeného na datech Digitálního modelu reliéfu 5. generace za pomocí Flow accumulation model v prostředí GRASS GIS. Z obrázků lze identifikovat potenciální lokality vzniku přívalových povodní. Model však nezohledňuje vsak vod do podloží a případná podzemní odvodňovací zařízení (kanalizace, meliorace, apod.), které nedokáže laserové skenování zachytit. Čím tmavší modrá, tím větší objem vody stéká do daného místa (neznamená to však nutně povodeň).
Pro reálné zobrazení povrchového odtoku je vytvořen 3D model akumulovaného odtoku s vyznačenými místy přívalových povodní, který je k dispozici v digitální verzi povodňovém plánu.
Dráhy soustředěného povrchového odtoku v S části obce Biskupice
Dráhy soustředěného povrchového odtoku v Z části obce Biskupice
Dráhy soustředěného povrchového odtoku v centrální části obce Biskupice
Dráhy soustředěného povrchového odtoku v J části obce Biskupice
Ledové jevy
Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Výskyt a průběh ledových jevů kontroluje hlídková služba, jež předává informace hlásné službě. Hlásná služba následně informuje správce toku. V manipulačních řádech jednotlivých objektů (jezů) by měla být popsána manipulace v případě výskytu ledových jevů. Při hrozícím nebezpečí vzniku povodně jsou správci toku, případně vodních děl povinni informovat příslušnou povodňovou komisi.
Dle seznamu toků s častými ledovými jevy, zveřejněného Českým hydrometeorologickým ústavem, nepatří toky ve správním území obce Biskupice mezi kritické. Přesto je nutné, zejména v období tání, věnovat zvýšenou pozornost všem mostům a lávkám přes koryto vodoteče. Při chodu ledů musí povodňové hlídky sledovat celé toky. Voda vlivem chodu ledů a tvorby ledových bariér může vybřežovat i při malých průtocích.
Místa výskytu ledových jevů na území obce Biskupice
Vodní díla
Vodní díla (viz také ustanovení § 55 Vodního zákona) jsou stavby budované na toku sloužící k jeho využití. Tyto stavby pak bezprostředně více či méně ovlivňují a upravují přirozený průtok vody v korytech přirozených nebo umělých. Hlavními vodními díly ovlivňujícími odtokové poměry jsou:
- vodní nádrž - prostor vytvořený vzdouvací stavbou na vodním toku, využitím přírodní nebo umělé prohlubně na zemském povrchu nebo ohrazováním části území, určený k akumulaci vody a k řízení odtoku.
- jez - vzdouvací zařízení vybudované v korytě toku, které v něm trvale nebo dočasně vzdouvá vodu k různým vodohospodářským účelům.
Na území obce Biskupice se nenachází žádné vodní dílo, které by mělo vliv na povodňovou situaci. Avšak obec Biskupice může být ohrožena zvláštní povodní na vodních dílech Ludkovice a Luhačovice.
Se nachází na Ludkovickém potoku, který je ve správě povodí Moravy, s. p. a v případě zvláštní povodně představuje ohrožení pro obec Biskupice. Jedná se o kategorii TBD III.
- VD Ludkovice

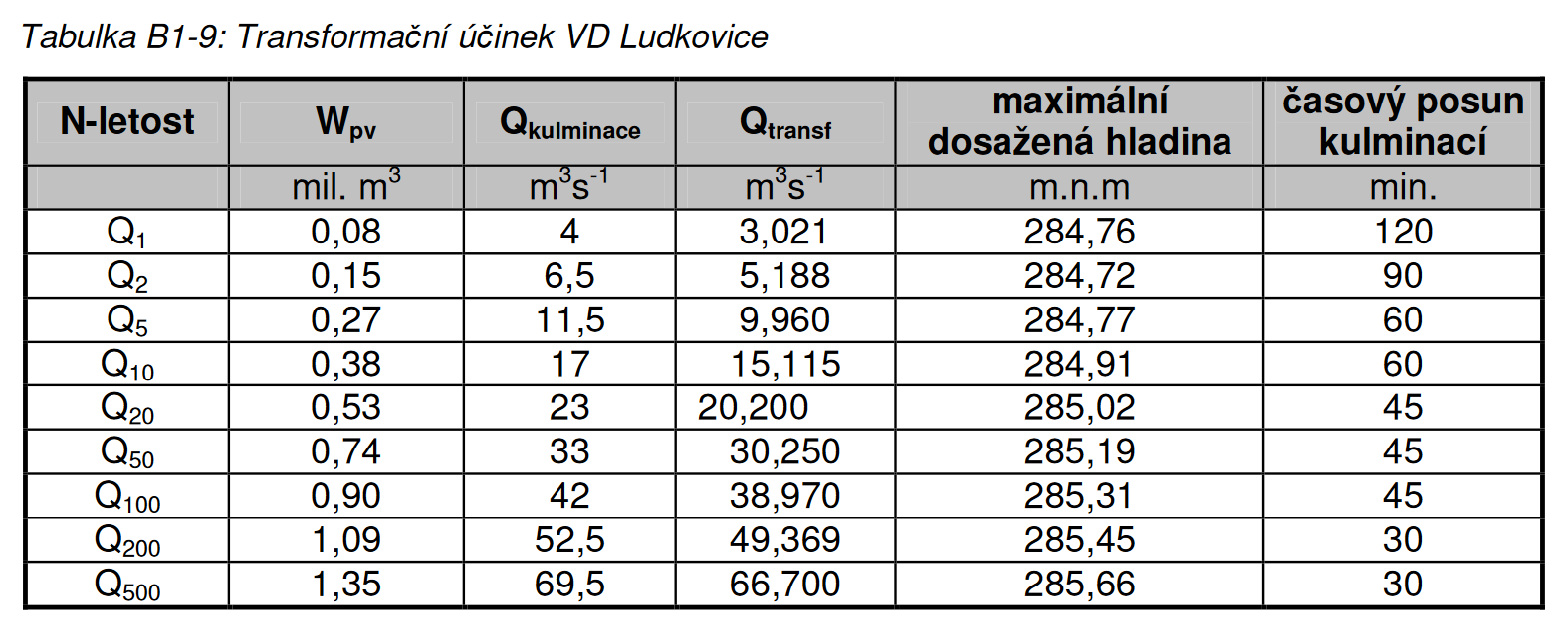

VD Ludkovice na Ludkovickém potoce v ř. km 6,3 je vodním dílem v povodí Olšavy - jde o jednu z nejmenších nádrží v celém povodí Moravy. Byla vybudována v šedesátých letech minulého století a jejím hlavním úkolem je zajištění odběrů pro skupinový vodovod Luhačovice. Mezi její další funkce patří zajištění minimálního průtoku pod nádrží a zajištění požární vody pro potřebu požární nádrže a koupaliště v Ludkovicích. Vodní dílo Ludkovice nemá vymezen ovladatelný retenční prostor pro zachycení povodní a v manipulačním řádu jsou uvedeny 2 varianty manipulací za povodní, z nichž je uvedena ta příznivější - při využití bezpečnostního přelivu včetně spodních výpustí:
Provozovatel VD: Povodí Moravy, s. p.
(zdroj: STUDIE OCHRANY PŘED POVODNĚMI NA ÚZEMÍ ZLÍNSKÉHO KRAJE)
Se nachází na vodním toku Luhačovický potok a je také ve správě povodí Moravy, s. p. Jedná se o kategorii TBD II.
- VD Luhačovice

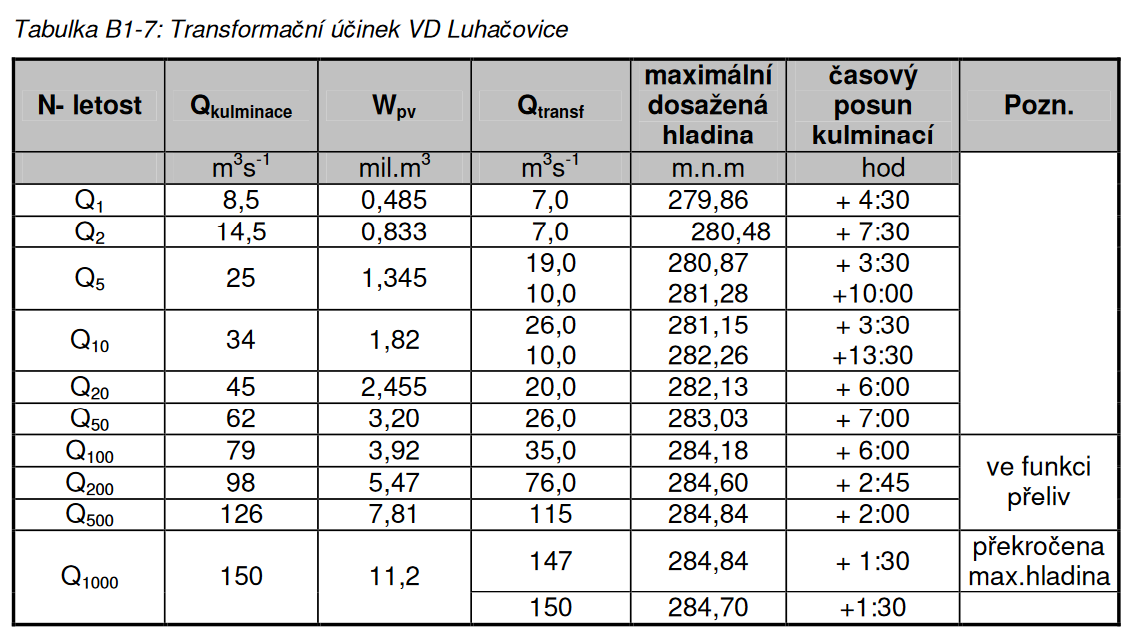

Vodní dílo Luhačovice je situováno v ř. km 13,9 Luhačovického potoka. Je jedním z nejstarších děl v povodí Moravy, které plní svoji primární funkci, tj. převádění a transformace povodňových průtoků, již více než 75 let. Osvědčilo se i při povodni v roce 1997, kdy dokázalo snížit kulminaci povodňového průtoku z 59 m3/s na 19 m3/s. Mezi její další funkce patří i akumulace vody k nadlepšování průtoků v toku pod přehradou, využití k rekreaci, vodním sportům, k chovu ryb a i výrobě elektrické energie. Údaje o transformním účinku nádrže s využitím manipulace spodními a středními výpustmi z manipulačního řádu VD Luhačovice jsou uvedeny v následující tabulce:
Provozovatel VD: Povodí Moravy, s. p.
(zdroj: STUDIE OCHRANY PŘED POVODNĚMI NA ÚZEMÍ ZLÍNSKÉHO KRAJE)
Seznam vodních děl ovlivňujících odtokové poměry na území obce Biskupice
Významná vodní díla ohrožující obec Biskupice
