Zvláštní povodeň

Zvláštní povodeň je povodeň způsobena jinými než pouze přirozenými vlivy. Může se jednat o:

  • narušení vzdouvacího prvku vodního díla (zvláštní povodeň typu 1)
  • poruchu funkčního objektu (zvláštní povodeň typu 2)
  • nouzové řešení kritických situací z hlediska bezpečnosti vodního díla (zvláštní povodeň typu 3)
Výše na vodním toku Třebovka se nachází rybník Hvězda, který by při zvláštní povodni mohl ovlivnit Dlouhou Třebovou, Ústí nad Orlicí, Orlické Podhůří, Sudislav nad Orlicí a Brandýs nad Orlicí. Rybník patří do II. kategorie technicko-bezpečnostního dozoru a má schválený manipulační řád. Pro obce ležící pod vodním dílem je zpracovaný plán ochrany území pod vodním dílem Hvězda před zvláštní povodní.
Na vodním toku Divoká Orlice se nachází vodní dílo Pastviny, které by při zvláštní povodni mohlo v ORP Ústí nad Orlicí ovlivnit pouze obec Sopotnice. Přehradní nádrž patří do II. kategorie technicko-bezpečnostního dozoru a má schválený manipulační řád. Pro obce ležící pod vodním dílem je zpracovaný plán ochrany území pod vodním dílem Pastviny před zvláštní povodní.

Plán ochrany území pod vodním dílem Hvězda

U rybníku Hvězda rozeznáváme při zvláštní povodni typu 1 šest možných variant, kterými může dojít k narušení vzdouvací konstrukce vodního díla:

  • varianta I - povrchová eroze hráze při přelití, hladina v nádrži přesáhne o 5 cm výšku koruny hráze (hladina vody dosáhne 424,65 m n. m.)
  • varianta II - vnitřní eroze hráze při normální hladině (420,40 m n. m.)
  • varianta III - vnitřní eroze hráze při plné kapacitě nádrže (424,24 m n. m.)
  • varianta IV - prolomení podloží hráze (díky značnému stáří rybníka není prolomení příliš pravděpodobné)
  • varianta V - porucha stability, deformační poruchy, následky zemětřesení (oblast není seismicky aktivní - značně nepravděpodobné ohrožení)
  • varianta VI - porušení hráze v důsledku mimořádné události (letecká havárie, vandalismus apod.)

Zvláštní povodeň typu 2 se týká poruchy funkčního objektu. Vzhledem k technologiím, kterým je rybník vybaven, by při případné poruše zařízení nedošlo k povodni, protože odtok vody by nedosáhl ani na hodnotu neškodného odtoku z vodní nádrže.

Zvláštní povodeň typu 3 se potom může objevit v případě nouzového řešení kritických situací z hlediska bezpečnosti vodního díla. Jedná se především o situaci, kdy je velmi rychle snížena hladina vody, protože byla např. zjištěna závažná porucha na hrázi. Díky dvěma spodním výpustím se při takovéto situaci rybník vypouští rychlostí cca 4,2 m3/s, což je méně než neškodný průtok 4,5 m3/s a zvláštní povodeň tohoto typu by nenastala.

Rybník Hvězda je ve vlastnictví Rybářství Litomyšl s.r.o. a Povodí Labe státní podnik, které zároveň zajišťuje také jeho správu. Tyto orgány v případě zvláštní povodně vyrozumí jak KOPIS HZS Pardubického kraje, tak i obce pod vodním dílem.

Přímý kontakt na správu vodního díla:
Hrázný - Miloslav Píša, tel.: 602 414 254
Dispečink Povodí Labe, státní podnik. - tel.: 495 088 720
Rybářství Litomyšl, s.r.o. - tel.: 461 612 807

Pro první tři varianty zvláštní povodně typu 1 jsou zpracovány charakteristiky průběhu povodně. Z hodnot v následující tabulce můžeme např. vyčíst, že v nejhorším scénáři při vstupu povodňové vlny do města Ústí nad Orlicí překračují hodnoty průtoku a výšky hladiny Třebovky více než třikrát úroveň stoleté povodně (na základě porovnání s hlásným profilem v Hylvátech). I v dalších obcích můžeme pozorovat vysoké překročení stoleté vody.

Charakteristiky průběhu zvláštní povodně pod vodním dílem Hvězda

Místo

Výška max. hladiny (m)

Max. průtok (m3/s)

Čas nástupu vlny (h)

Čas kulminace vlny (h)
var. I var. II var. III   var I. var. II  var. III   var. I var II.  var. III   var. I  var. II  var.III

Vodní dílo Hvězda

7,54

2.89

6,38

760,00

74,00

414,00

00:00

00:00

00:00

00:35

04:04

03:21

Začátek Dlouhá Třebová

6,52

3,42

6,24

434,63

58,26

353,88

04:43

08:10

06:28

05:45

14:14

07:50

Začátek Ústí nad Orlicí, železniční most

5,75

3,23

5,44

406,3

56,83

337,07

05:47

09:19

07:32

07:02

15:57

09:04

Konec Ústí nad Orlicí v Kerharticích

6,90

x

6,73

572,66

x

502,26

07:36

x

09:33

09:10

x

11:04

Železniční most Orlické Podhůří

5,08

x

4,83

556,66

x

489,73

08:21

x

10:09

10:17

x

12:15

Železniční most Sudislav nad Orlicí

6,56

x

6,29

531,02

x

472,11

09:02

x

10:45

10:52

x

12:53

Začátek Brandýs nad Orlicí

6,48

x

6,21

511,38

x

457,64

09:58

x

11:48

12:07

x

14:08

Plán ochrany území pod vodním dílem Pastviny

U přehrady Pastviny rozeznáváme při zvláštní povodni typu 1 tři možné varianty, kterými může dojít k narušení vzdouvací konstrukce vodního díla:

  • varianta I - porušení hráze při normálním průtoku
  • varianta II - porušení hráze při kulminaci stoleté povodně (Q100)
  • varianta III - porušení hráze po kulminaci stoleté povodně (Q100)

Zvláštní povodeň typu 2 se týká poruchy hradící konstrukce bezpečnostních a výpustních zařízení. Vzhledem ke dvěma výpustím, kterými je hráz vybavena, by při případné poruše zařízení nedošlo k povodni, protože samovolný odtok vody z výpustí by byl pouze 29,3 m3/s.

Zvláštní povodeň typu 3 se potom může objevit v případě nouzového řešení kritických situací z hlediska bezpečnosti vodního díla. Jedná se především o situaci, kdy je velmi rychle snížena hladina vody, protože byla např. zjištěna závažná porucha na hrázi. Povodeň by při nejvyšší rychlosti vypouštění vody nastala, ovšem v mnohem menším měřítku než v případě zvláštní povodně typu 1.

Správcem vodní nádrže je Povodí Labe, státní podnik, které při případné povodňové situaci vyrozumí další orgány krajského operačního střediska a obcí ležících pod vodním dílem.

Přímý kontakt na správu vodního díla Pastviny:
VD Pastviny - tel.: 465 611 360
Dispečink Povodí Labe, státní podnik - tel.: 495 088 720

Pro první tři varianty zvláštní povodně typu 1 jsou zpracovány charakteristiky průběhu povodně. Z hodnot v následující tabulce můžeme vyčíst, že v nejhorším scénáři při vstupu povodňové vlny do obce Sopotnice překračují hodnoty výšky hladiny Divoké Orlice stoletou povodeň (na základě porovnání s hlásným profilem v Sopotnici).

Charakteristiky průběhu zvláštní povodně pod vodním dílem Pastviny na území obce Sopotnice

Místo

Výška max. hladiny (m)

Max. průtok (m3/s)

Čas nástupu vlny (h)

Čas kulminace vlny (h)
var. I var. II var. III   var I. var. II  var. III   var. I var II.  var. III   var. I  var. II  var.III

Začátek Sopotnice

x

5,36

5,70

x

533,88

632,28

x

06:12

05:36

x

07:32

 06:45



Konec Sopotnice

x

3,81

4,04

x

533,00

630,92

x

06:35

05:49

x

07:51

07:06



Vodní nádrže v povodňovém plánu SO ORP Ústí nad Orlicí. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.

 Vodní nádrže

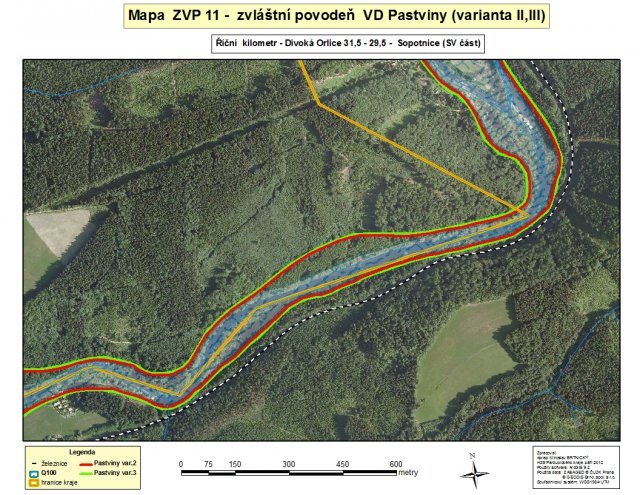

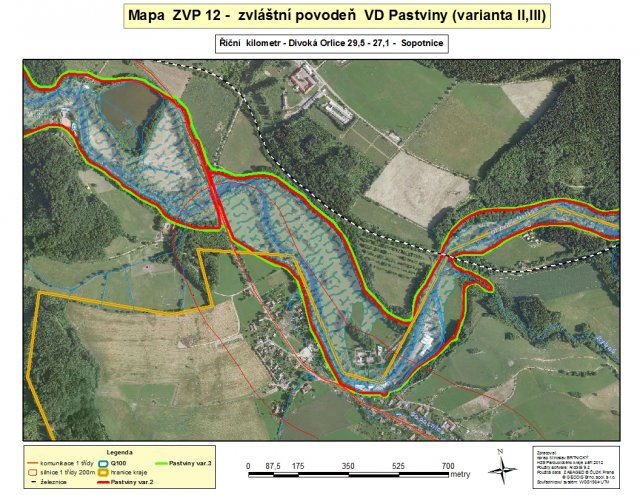

Zátopové území ORP Ústí nad Orlicí druhé a třetí varianty zvláštní povodně přehradní nádrže Pastviny při narušení vzdouvací konstrukce hráze. Zátopové území ORP Ústí nad Orlicí druhé a třetí varianty zvláštní povodně přehradní nádrže Pastviny při narušení vzdouvací konstrukce hráze. Zátopové území ORP Ústí nad Orlicí prvních tří variant zvláštní povodně rybníku Hvězda při narušení vzdouvací konstrukce hráze. Zátopové území ORP Ústí nad Orlicí prvních tří variant zvláštní povodně rybníku Hvězda při narušení vzdouvací konstrukce hráze.
Zátopové území ORP Ústí nad Orlicí prvních tří variant zvláštní povodně rybníku Hvězda při narušení vzdouvací konstrukce hráze. Zátopové území ORP Ústí nad Orlicí prvních tří variant zvláštní povodně rybníku Hvězda při narušení vzdouvací konstrukce hráze. Zátopové území ORP Ústí nad Orlicí prvních tří variant zvláštní povodně rybníku Hvězda při narušení vzdouvací konstrukce hráze. Zátopové území ORP Ústí nad Orlicí prvních tří variant zvláštní povodně rybníku Hvězda při narušení vzdouvací konstrukce hráze.
Zátopové území ORP Ústí nad Orlicí prvních tří variant zvláštní povodně rybníku Hvězda při narušení vzdouvací konstrukce hráze. Zátopové území ORP Ústí nad Orlicí prvních tří variant zvláštní povodně rybníku Hvězda při narušení vzdouvací konstrukce hráze. Zátopové území ORP Ústí nad Orlicí prvních tří variant zvláštní povodně rybníku Hvězda při narušení vzdouvací konstrukce hráze.
