Odtokové poměry

Vodní tok Bílý potok má na území města Polička oficiálně stanovené záplavové území včetně aktivní zóny ZÚ v úseku ř. km 0,000 - 15,110, které bylo vyhlášené Krajským úřadem Pardubického kraje a nabývá platnosti od 8. 8. 2008 (č. j. 31196-5/2008/OŽPZ/Vt). »
Kromě území ohroženého vyššími stavy a průtoky vodních toků představují riziko přívalové srážky a také dlouhotrvající deště, kdy je povodí přesycené. Rozvodnění malých toků má při dlouhotrvajících deštích za následek i zvýšení hladiny Bílého potoka. Mezi ohrožená místa patří především intravilán města Poličky až po Pomezský rybník, a dále okolí ústí Modřeckého potoka a bezejmenného pravostranného přítoku. Ohroženy jsou rovněž objekty při ústí Jánského potoka. Potenciálně ohrožené objekty jsou uvedeny v kapitole Charakteristika ohrožených objektů»

Odtokové poměry dále ovlivňují:

  • ploty a skládky materiálů a předmětů v blízkosti vodních toků, a zejména stávající silniční mosty, lávky a přemostění, jejichž mostní opěry a konstrukce mohou za určitých okolností tvořit překážku při odtoku povodňových vod. Ucpáním mostních a jezových profilů předměty plovoucími po hladině dojde ke vzdutí vody nad mostem či jezem a k výraznému zvětšení rozlivu. Dále lze přepokládat, že by mohlo dojít i k poškození mostů, lávek, případně jezů. Z toho důvodu je nutné sledovat všechny tyto objekty, zejména mostní. Technicky lze snížení škod napomoci včasným odstraňováním tzv. spláví – plovoucích předmětů (stromů, keřů, větví, stavebních prvků a různých odpadů) z rizikových profilů koryt vodních toků, zvláště propustků, lávek a mostů a včasným zpevňováním erozí narušených břehů.
  • větší průmyslové areály a areály zemědělských družstev, sklady nebezpečných látek, čistírny odpadních vod, jezy či malé vodní elektrárny a další, které mohou být ohrožujícími objekty v záplavovém území
  • sesuvy půdy, které hrozí při vyšších průtocích zejména v korytech drobných toků ale i v horských úsecích vodohospodářsky významných toků. Sesuv půdy pak způsobí rychlé zanesení koryta buď v místě sesuvu nebo níže na toku a následné vybřežení vody na okolní pozemky
  • výjimečné situace na toku, např. ledové jevy a vodní díla na tocích

V intravilánu města se přes koryto Bílého potoka nachází řada mostů a lávek, z nichž řada má kapacitu jen pro Q5, což může způsobit výrazné problémy při povodních. Problémy způsobuje rovněž zatrubnění pravostranného bezejmenného přítoku Bílého potoka, neboť zatrubněná část v betonovém potrubí DN 1000 mm nemá dostatečnou kapacitu pro převádění větších průtoků. »
Fotodokumentaci míst omezujících odtokové poměry na Bílém potoce a jeho přítocích naleznete v mapové prohlížečce. » Odkazy na fotografie pořízené z daného místa se zobrazí po kliknutí na ikonu fotoaparátu.

Místa omezující odtokové poměry na území města Polička

Místa omezující odtokové poměry v povodňovém plánu města. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.


 Místa omezující odtokové poměry





Přívalové povodně

Přívalové povodně (anglicky nazývané flash floods), jsou charakteristické svým velmi rychlým vývojem. V časovém období desítek minut až několika hodin dochází zejména na malých vodních tocích k prudkému vzestupu hladiny, avšak po její kulminaci většinou dochází k podobně rychlému poklesu. Vzestupu hladin v tocích předchází často plošný odtok vody po svazích nebo jinak suchými údolnicemi. Nebezpečí přívalových povodní spočívá především v jejich rychlém a často nečekaném nástupu, ale také ve velké rychlosti proudu, který s sebou navíc unáší množství pevného materiálu, jako jsou části stromů a větví, ale i části pobořených domů, mostů aj. Škody tedy vznikají nejen zaplavením, ale také dynamickými účinky proudící vody.

Na území města Polička bylo stanoveno jedno místo, které je ohroženo přívalovou povodní. Nachází se ve Stříteži u Poličky, kde voda přitékající ze svahů jižně od Stříteže zaplavuje objekty na jejím jižním okraji. »
Místa ohrožení přívalovou povodní na území města Polička

Stanovení míst ohrožení přívalovými povodněmi metodou kritických bodů

Metodou tzv. kritických bodů byla Výzkumným ústavem vodohospodářským, v. v. i. provedena analýza a vyznačeno území, které může být příčinou lokální přívalové povodně při intenzivních deštích. Kritické body byly stanoveny na základě digitálního modelu terénu s rozlišením buňky 10 x 10 m. K zařazení dráhy soustředěného povrchového odtoku do kritického bodu byly zohledněny tři parametry: velikost přispívací plochy (0,3 - 10,0 km2), průměrný sklon přispívací plochy (≥ 3,5 %) a podíl plochy orné půdy v povodí (≥ 40 %). V případě, že byl podíl orné půdy menší než 40 %, případně byla plocha zcela zalesněna, byly zohledněny pouze dva parametry, a to velikost přispívací plochy (1,0 - 10,0 km2) a průměrný sklon přispívací plochy (≥ 5,0 %). Tyto body byly stanoveny pro celé území ČR v měřítku 1: 500 000. »

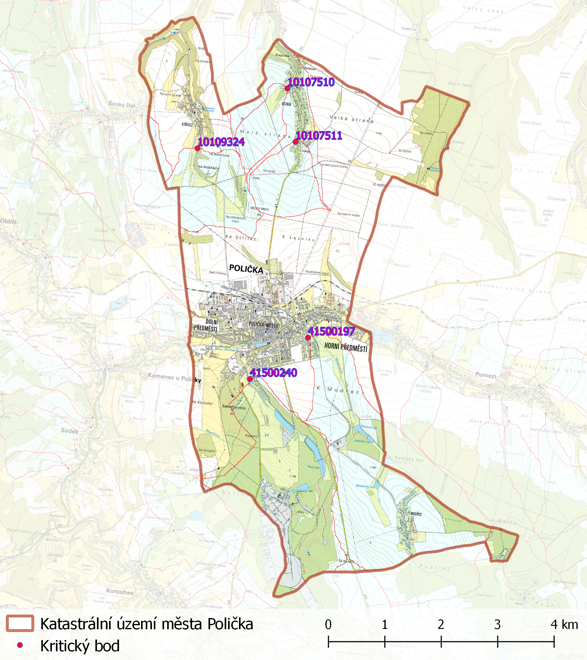

Zhodnocení vzniku přívalových povodní na území města Polička metodou kritických bodů

Charakteristika kritických bodů na území města Polička

Kritický bod Průměrný sklon Podíl orné půdy Plocha povodí kritického bodu
10 107 510 4,959 % 97,913 % 82,65 ha
10 107 511 4,590 % 95,256 % 125,25 ha
10 109 324 5,370 % 94,988 % 208,75 ha
41 500 197 5,597 % 55,749 % 786,96 ha
41 500 240 8,017 % 10,604 % 684,82 ha
Na území města Polička bylo stanoveno 5 kritických bodů. »

Identifikace odtokových linií s přispívající plochou povodí > 5 ha

V rámci projektu "Strategie ochrany před negativními dopady povodní a erozními jevy přírodě blízkými opatřeními v České republice" byla vytvořena mapová kompozice odtokové poměry, z níž je čerpáno v následujícím grafickém výstupu. Jedná se o identifikaci odtokových linií (dráhy přímého povrchového odtoku) s přispívající plochou povodí > 5 ha. Tyto odtokové linie mohou dát za vznik soustředěnému povrchovému odtoku, který může způsobit škody na území města Polička. Odtokové linie nezohledňují aktuální využití pozemků ani jiné skutečnosti, které mají vliv na přerušení soustředěného povrchového odtoku.

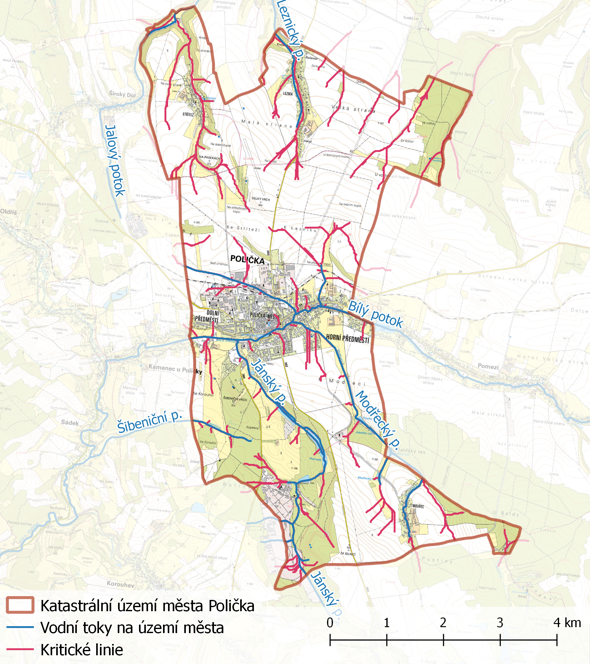

Odtokové linie s plochou sběrného povodí > 5 ha na území města Polička



Ke sledování vývoje přívalových povodní slouží následující odkazy:

Místa ohrožená přívalovou povodní v povodňovém plánu města. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.



Ledové jevy

Ledové bariéry za určitých podmínek mohou vznikat v kterémkoli místě vodních toků. Výskyt a průběh ledových jevů kontroluje správce. V manipulačních řádech jednotlivých objektů (jezů) by měla být popsána manipulace v případě výskytu ledových jevů. Při hrozícím nebezpečí vzniku povodně jsou správci toku, případně vodních děl povinni informovat příslušnou povodňovou komisi.

Dle seznamu toků s častými ledovými jevy, zveřejněného ČHMÚ, nepatří toky na správním území města Polička mezi kritické. Přesto je nutné, zejména v období tání, věnovat zvýšenou pozornost všem mostům a lávkám přes koryta vodotečí. Při chodu ledů musí povodňové hlídky sledovat celé toky. Vlivem chodu ledů a tvorby ledových bariér může tok vybřežovat i při malých průtocích. Kritické místo se nachází zejména u mostku na bývalé železniční vlečce a sousedního mostku na ul. Alšově, kde dochází ke vzniku ledových bariér nejčastěji. Kritické jsou také ostatní mostky a zatrubnění na ul. Družstevní a Karolíny Světlé.
Místa výskytu ledových jevů na území města Polička

Místa výskytu ledových jevů v povodňovém plánu města. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.



Vodní díla

Vodní díla (viz také ustanovení § 55 Vodního zákona) jsou stavby budované na toku sloužící k jeho využití. Tyto stavby pak bezprostředně více či méně ovlivňují a upravují přirozený průtok vody v korytech přirozených nebo umělých. Hlavními vodními díly ovlivňujícími odtokové poměry jsou:

  • vodní nádrž - prostor vytvořený vzdouvací stavbou na vodním toku, využitím přírodní nebo umělé prohlubně na zemském povrchu nebo ohrazováním části území, určený k akumulaci vody a k řízení odtoku.
  • jez - vzdouvací zařízení vybudované v korytě toku, které v něm trvale nebo dočasně vzdouvá vodu k různým vodohospodářským účelům.

Na území města Polička se na Modřeckém potoce nachází VD Suchá retenční nádrž Polička, které je z hlediska TBD vodním dílem III. kategorie. Dalším dílem III. kategorie je Pomezský (Limberský) rybník, ležící v těsné blízkosti města. Z hlediska odtokových poměrů je dále důležitá soustava rybníků na Jánském potoce. Nachází se zde celkem 4 nádrže, z nichž největší Přehrada je z hlediska TBD vodním dílem IV. kategorie (Správce Poličské strojírny a.s.). Další soustavou, která může ovlivnit odtokové poměry je soustava 4 rybníků na Modřeckém potoce (správce Rybářské sdružení Vysočina). Na území města se také nachází řada menších vodních nádrží, u kterých se však, vzhledem k jejich povaze, nepředpokládá výraznější ovlivnění odtokových poměrů. »

VD Suchá retenční nádrž Polička (Modřecký potok): »

Vlastník VD: Město Polička, Palackého nám. 160, 572 01 Polička
Zodpovědný pracovník vlastníka VD: Jaroslav Martinů, starosta města Polička
Osoba zodpovědná za TBD: RNDr. Mgr. Jiří Coufal, pracovník OÚPR a ŽP města Polička
Hydrologické číslo povodí v místě profilu: 4-15-01-049
Plocha povodí: 7,41 km2

N-leté průtoky (m3/s) na VD Polička

N 1 2 5 10 20 50 100
Qn 1,6 2,7 4,6 6,5 8,7 12,9 16,0

Napouštění nádrže se provádí přítokem z Modřeckého potoka v době povodně převyšujícím kapacitu spodní výpusti. Vypouštění nádrže se provádí postupným, samovolným vypouštěním bez regulace odtoku. Transformační účinek nádrže na snížení kulminačních průtoků extrémních N-letých povodní je vzhledem k malému objemu retenčního prostoru a zaškrcení odtoku plně zajištěn při Q10 – Q20. Kulminační průtok do doby, než dojde k neřízenému odtoku bezpečnostním přelivem, bude transformován na úroveň neškodného průtoku v korytě pod VD, který činí 1,5 m3/s.

Základní charakteristiky VD Suchá retenční nádrž Polička

Úroveň Kóta (m n. m.) Zatopená plocha (ha) Objem (m3)
dno nádrže před vtokem do výpusti 555,11 0 0
přelivná hrana bezp. přelivu 558,91 4,588 70 847
maximální hladina 559,51 5,263 100 850
koruna hráze 560,01 5,737 133 571
Stupně povodňové aktivity na VD Suchá retenční nádrž Polička. » Přestože se na VD Suchá retenční nádrž Polička nenachází hlásný profil, a VD není zapojeno do systému hlásné povodňové služby, jsou i na tomto vodním díle vyhlašovány SPA. VD není vybaveno vodočetnou latí, takže je nutné úroveň hladiny měřit přenosným měřidlem. Měření provádí obsluha VD.

Stupně povodňové aktivity na VD Suchá retenční nádrž Polička

SPA kóta hladiny v nádrži (m n. m.)
Bdělost 557,00
Pohotovost 558,91
Ohrožení 559,40

VD Pomezský (Limberský) rybník, (Bílý potok):
»

Vlastník VD: Město Polička, Palackého nám. 160, 572 01 Polička
Uživatel VD: Rybářské sdružení Vysočina se sídlem v Poličce
Subjekt zodpovědný za TBD: Rybářské sdružení Vysočina se sídlem v Poličce
Hydrologické číslo povodí v místě profilu: 4-15-01-010
Plocha povodí: 13,87 km2
N 1 2 5 10 20 50 100
Qn 3,6 5,5 8,8 11,5 15,0 20,0 25,0

VD se nachází na Bílém potoce v těsné blízkosti intravilánu města. V rámci rekonstrukce historického vodního díla byl vybudován nový sdružený funkční objekt napojený na koryto Bílého potoka. Maximální průtok vyhovující z hlediska bezpečnosti VD odpovídá Q100.  Kulminační průtok do doby, než dojde k neřízenému odtoku bezpečnostním přelivem, bude transformován na úroveň neškodného průtoku v korytě pod VD, který činí 1,5 m3/s. Objem celkového retenčního prostoru činí 62 620 m3, z toho 10 500 m3 je objem ovladatelného retenčního prostoru a 52 120 m3 objem neovladatelného retenčního prostoru.

Základní charakteristiky VD Pomezský rybník

Úroveň Kóta (m n. m.) Zatopená plocha (ha) Objem (m3)
hladina zásobního prostoru 559,80 5,220 40 000
hladina ovladatelného prostoru 560,00 5,480 50 500
maximální hladina 560,90 6,215 102 620
Seznam vodních děl ovlivňujících odtokové poměry na území města Polička


Vodní díla v povodňovém plánu města. Data jsou stahována a aktualizována ze systému Ministerstva životního prostředí - POVIS.



 Protipovodňová opatření

V rámci protipovodňových opatření byla v roce 2008 vybudována na Modřeckém potoce suchá retenční nádrž, která se nachází asi 500 m jihovýchodně od intravilánu města proti proudu. Jedná se o nádrž se zemní hrází se spodní výpustí a bočním bezpečnostním přelivem se spadištěm. Manipulační řád pro VD je uložen na oddělení ŽP na MÚ Polička. Dalším plánovaným protipovodňovým opatřením, které je v současnosti ve fázi územního řízení, je úprava koryta Bílého potoka. Úpravy by měly vést ke zlepšení hydromorfologického stavu toku a zároveň by měly zajistit bezpečné převedení průtoků až do úrovně Q20»

Protipovodňová opatření na území města Polička
